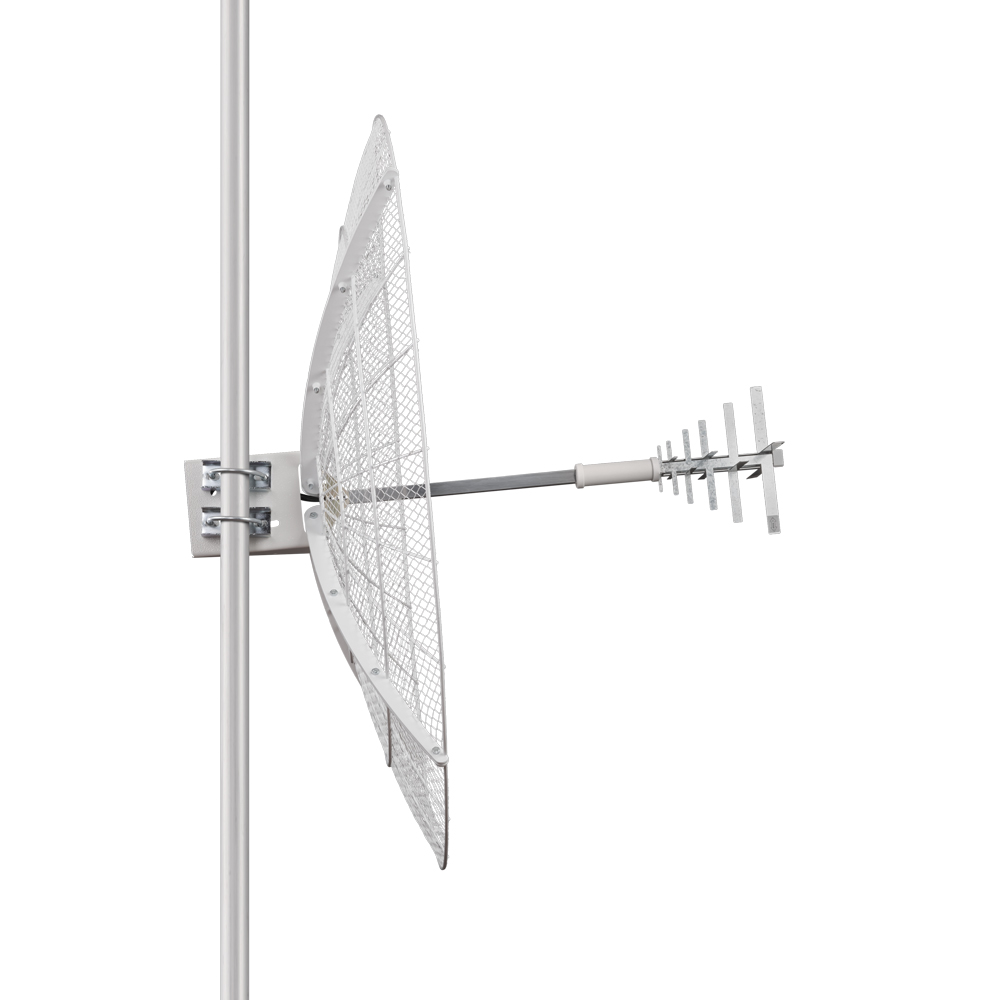

KROKS KNA24-800/2700P - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 24 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с LTE модемами cat.6, cat.9, cat.12 с возможностью агрегации частот, роутерами и другим оборудованием, работающим в частотном диапазоне 800-2700 МГц.

Антенна упакована в две коробки: в одной параболический рефлектор, в другой сам MIMO облучатель.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

  • 4G - LTE 800, 1800, 2100, 2300, 2600
  • 3G - UMTS 900, 2100
  • Wi-Fi 2400

Конструкция антенны позволяет передавать данные на значительное расстояние (до 25 км) в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

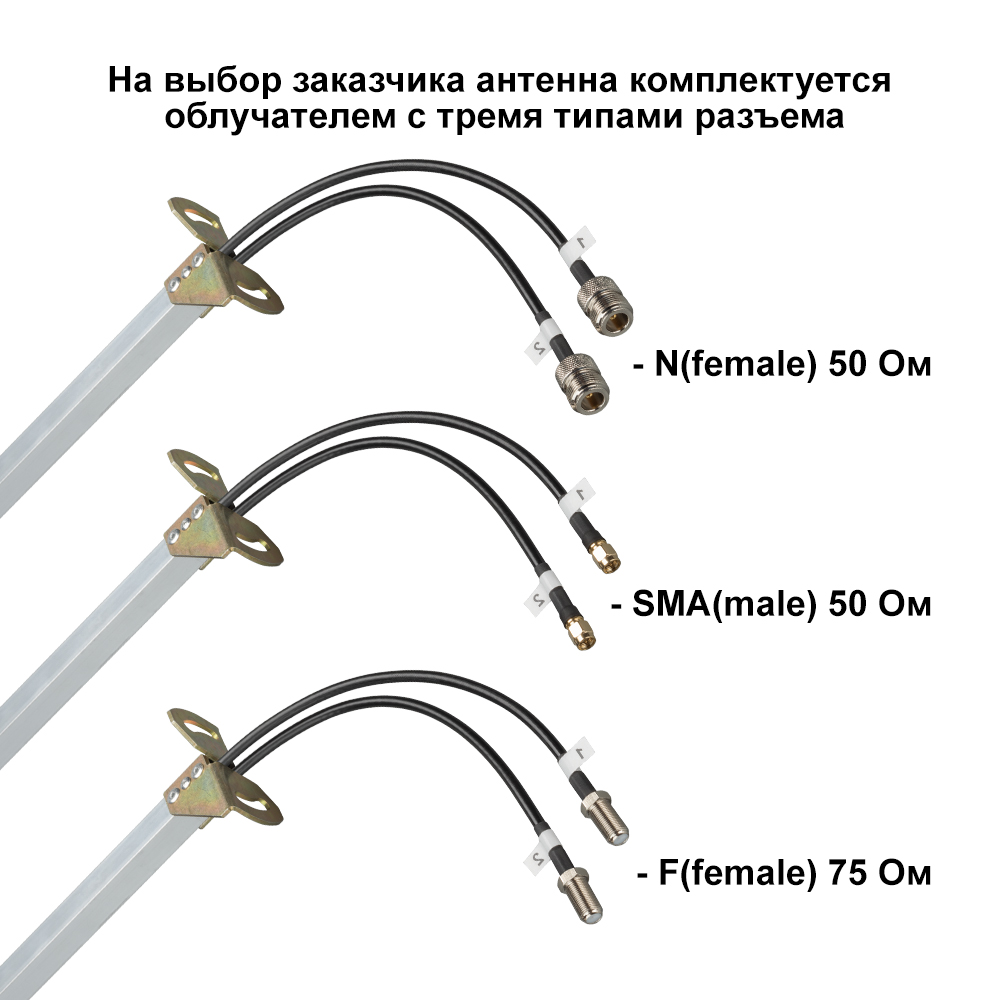

Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA(male), N(female), F(female) на выбор заказчика. Для подключения антенны к гермобоксу, например к KG-SMAx2, мы рекомендуем выбирать SMA(male) разъемы (указываются над ценой при заказе).

Преимущества антенны KNA24-800/2700P:

  • широкий диапазон рабочих частот 800-2700 МГц
  • усиление 24 дБ
  • возможность менять поляризацию, не снимая облучателя
  • дальность работы до 25 км в прямой видимости
  • небольшой вес
  • разборная конструкция
  • отсутствие раскачки на ветру

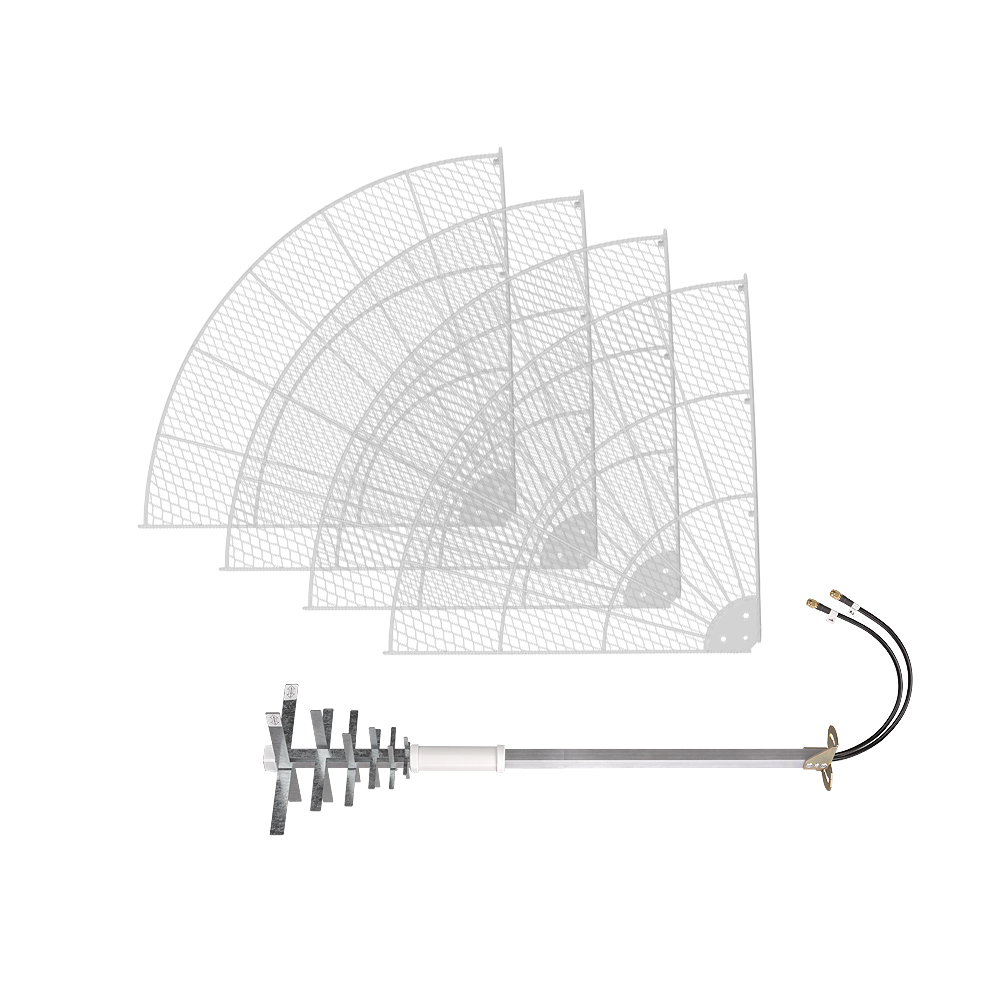

Конструкция антенны состоит из:

  • MIMO облучателя
  • Проволочного параболического прямо-фокусного рефлектора.

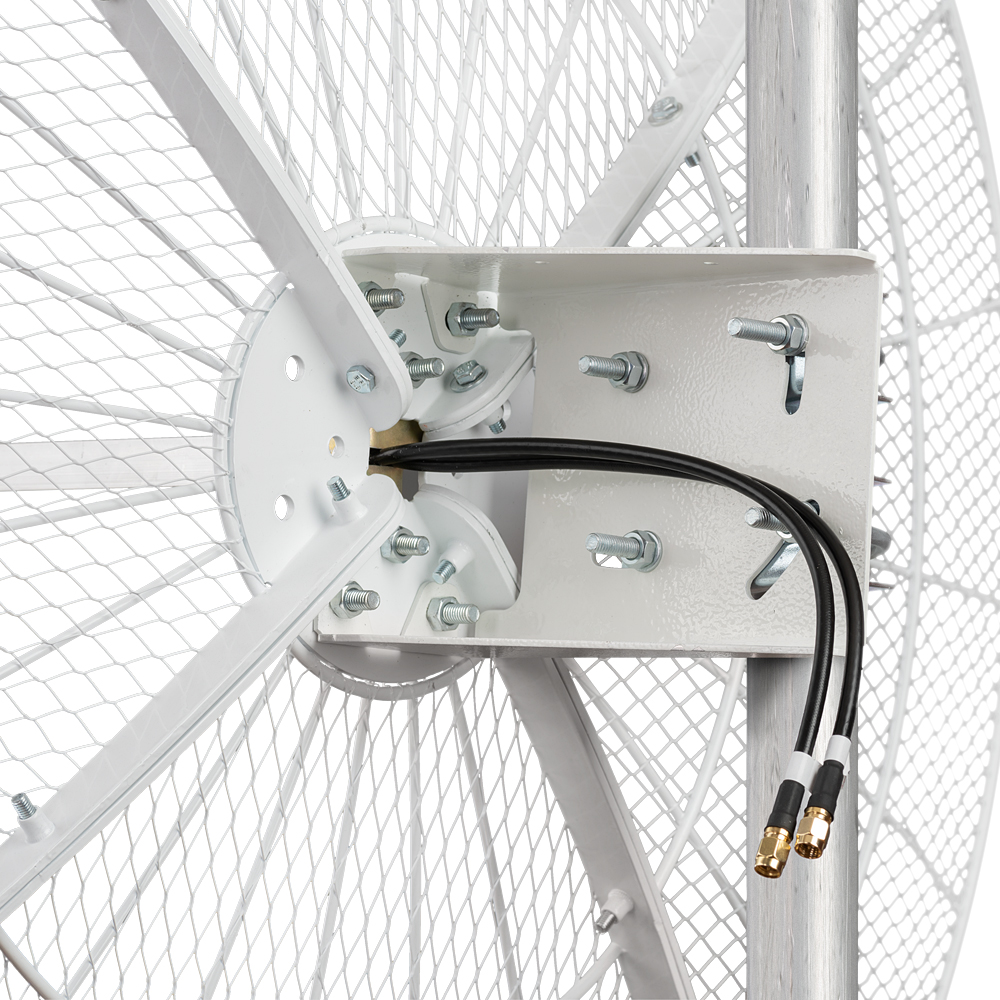

  • Креплений облучателя и креплений  рефлектора.

Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

Габариты (длина , ширина , высота ), мм
860  x   860  x   105

Антенны- характеристики :

Рабочий диапазон частот, МГц
800-2700

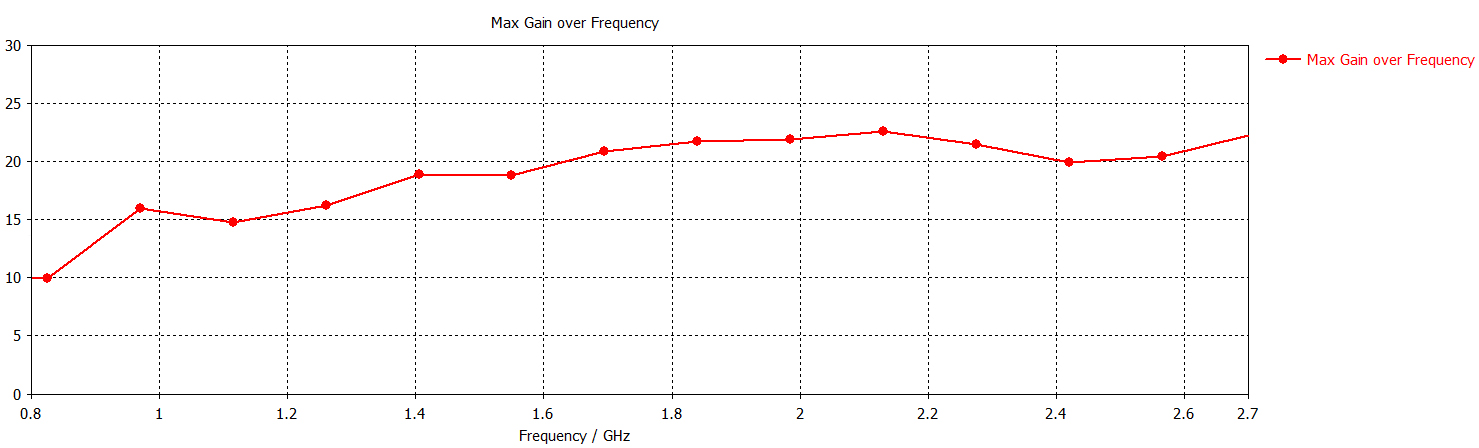

Усиление антенны, дБ
24

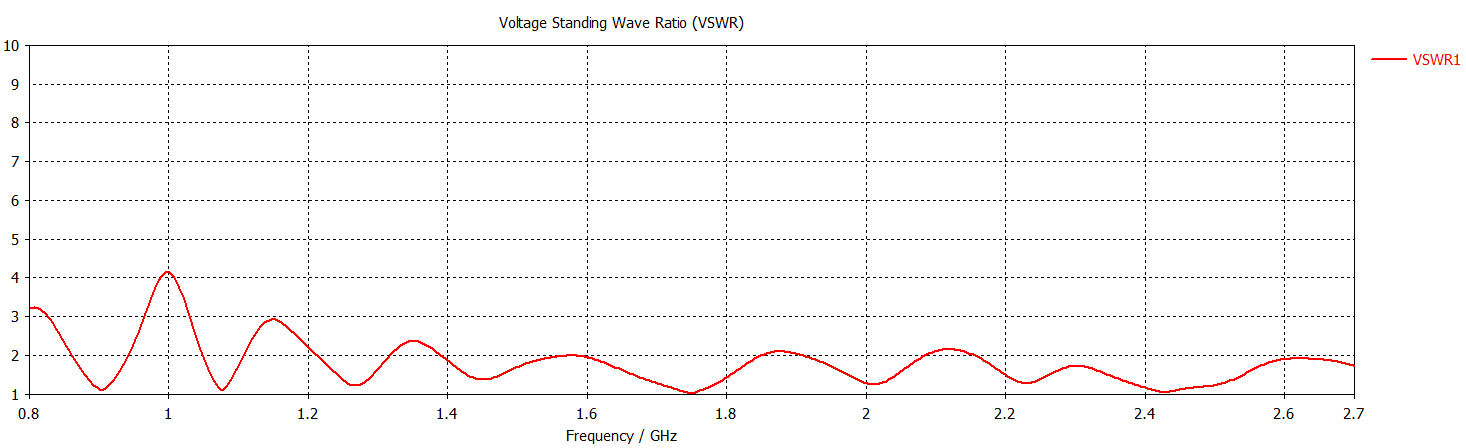

КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
SMA-male
Допустимая ветровая нагрузка, м/с
25
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
20
Стандарт связи
Многодиапазонная
LTE 1800
LTE 800, LTE 900
GSM 1800
WiFi 2,4ГГц
GSM 900
UMTS 900
UMTS 2100
LTE 2600
Тип монтажа
на трубу
Тип исполнения
Параболическая

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Крепежный комплект
Разборный параболический рефлектор
Облучатель MIMO 800-2700 МГц
