Техническая документация:

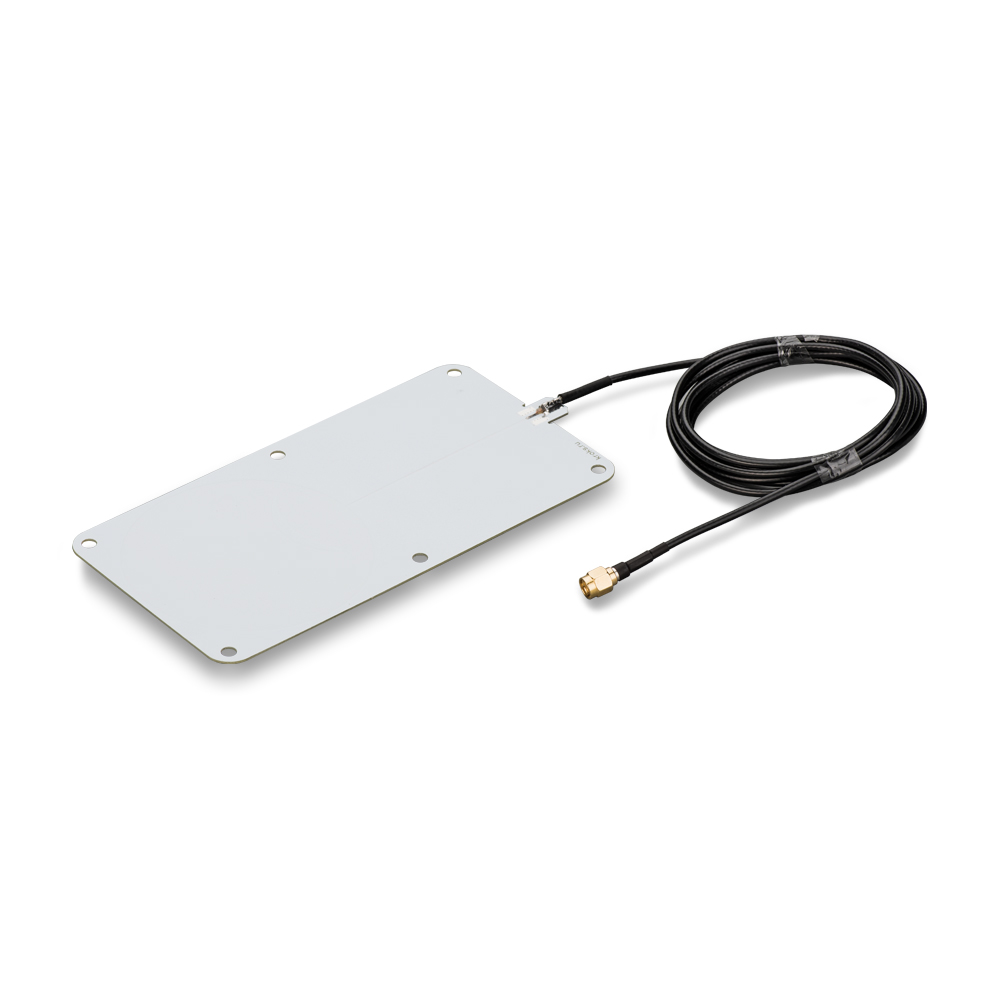

Панельная широкополосная антенна КС5-700/2700С с коэффициентом усиления 2,5-4,8 дБ предназначена для работы с 3G/4G/YOTA модемами, Wi-Fi роутерами, GSM900/GSM1800/3G/4G усилителями сотовой связи (репитерами) и другим оборудованием, работающем в частотном диапазоне 700-2700 МГц (системы радиосвязи, GSM-сигнализации и т.п.).

Антенна предназначена для усиления сигнала стандартов:

  • 2G (EDGE, GPRS на частотах GSM 900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 1900, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n) в местах неуверенного приема

Антенна устанавливается в салоне автомобиля, яхты, лодки, мобильного офиса или внутри стационарных объектов (киоски, магазины, палатки).

Антенна применяется для:

  • работы с мобильными терминалами оплаты (в такси, в службе доставки, в общественном транспорте, при выездной торговле и т.п.).
  • усиления сигнала мобильного интернета и сотовой связи совместно с автомобильными репитерами, в городских, загородных и междугородных поездках.
  • приема и усиления 3G/4G сигнала в городе при невозможности использования внешних антенн. Две антенны, размещенные в разных поляризациях, позволяют использовать технологию MIMO на пользовательском оборудовании.
  • усиления и передачи сигнала Wi-Fi внутри помещений или мобильных объектов.
  • в системах пассивного усиления сигнала.

Достоинства:

  • Универсальность применения. Антенна работает в нескольких диапазонах и может использоваться с любым оборудованием.
  • Малые габаритные размеры и масса позволяют брать антенну в любое путешествие.
  • Простота и легкость установки и подключения. Вам не потребуются услуги специалистов по монтажу. Антенну можно приклеить или прикрутить на любую гладкую поверхность (на стекло, панель и т.п.).
  • Антенна оснащена кабелем с низкими потерями LMR-100 длиной 2 метра, достаточной для подключения антенны к оборудованию в салоне автомобиля.
  • Два цвета антенны на выбор: черная или белая. Для светлых и темных салонов или интерьеров.
  • Широкая область применения (дома, в офисе, в путешествии, на отдыхе). Антенна работает со всеми операторами 2G/3G/4G сетей YOTA, Мегафон, Билайн, МТС, Tele2, Ростелеком.

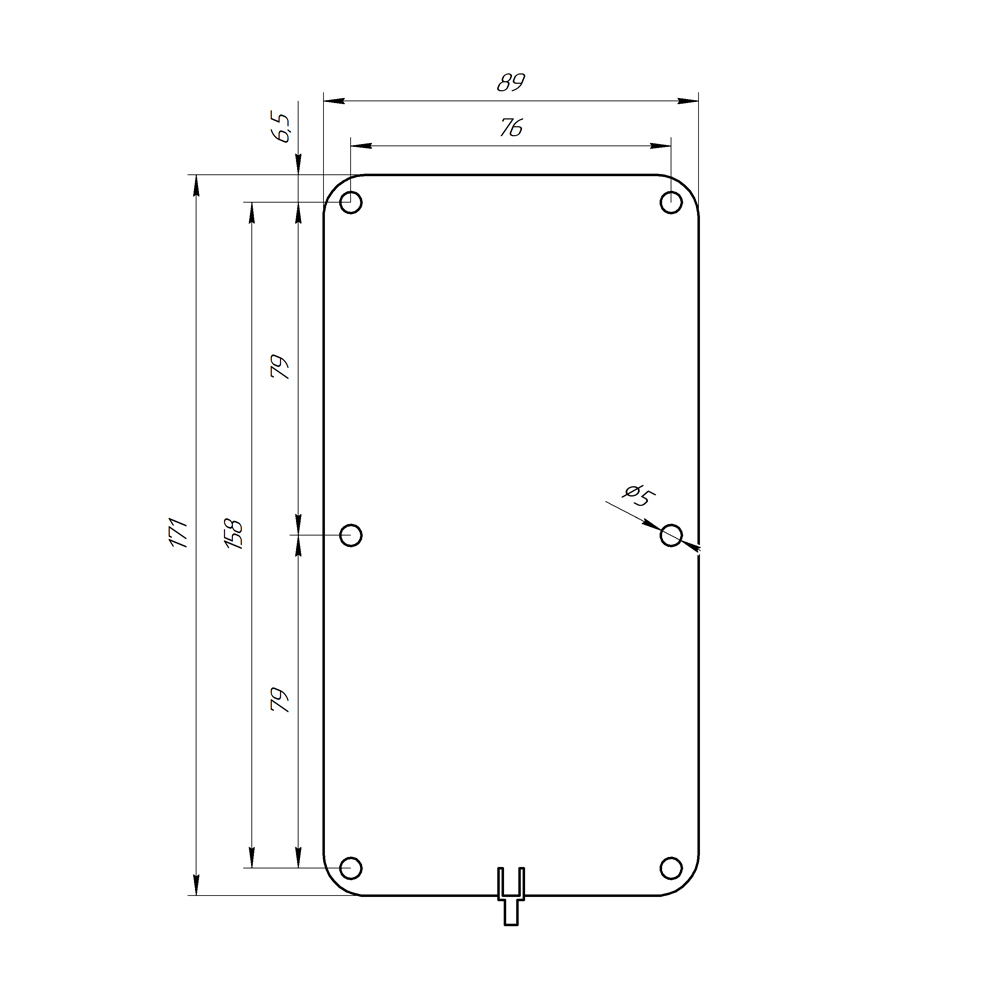

Габариты (длина , ширина , высота ), мм
181  x   89  x   6

Антенны- характеристики :

Рабочий диапазон частот, МГц
700-2700
Усиление антенны, дБ
2,5-4,8
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
LTE 2600
GSM 1800
GSM 900
LTE 800, LTE 900
WiFi 2,4ГГц
UMTS 900
UMTS 2100
LTE 1800
Многодиапазонная
Тип исполнения
Всенаправленная

Графики КСВ, диаграммы направленности:

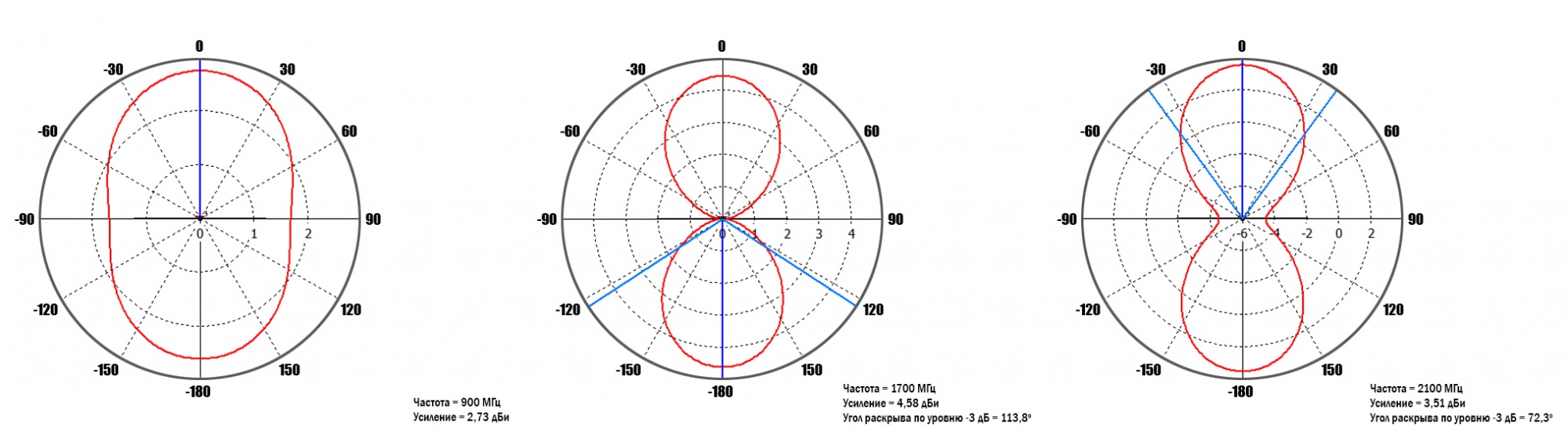

Диаграмма направленности в азимутальной плоскости ДН 900 azimuth=90.jpg
Диаграмма направленности в азимутальной плоскости ДН 2100 azimuth=90.jpg
Диаграмма направленности в азимутальной плоскости ДН 1700 azimuth=90.jpg

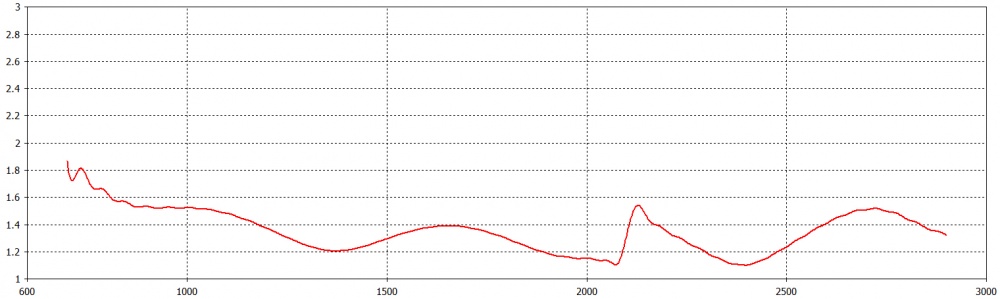

КСВН КСВ.jpg

Комплектация:

Упаковка
Антенна KROKS KC5-700/2700C с двухметровым кабелем LMR-100
Руководство по эксплуатации (паспорт)
