Arinst SSA  R3 – это портативный панорамный анализатор спектра со встроенным демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 12 ГГц.


ВНИМАНИЕ! Программный модуль Лицензия PRO и лицензия API оплачивается дополнительно. В составе прибора модули работают в ДЕМО режиме с ограничениями.


ARINST SSA R3 не имеет встроенного трекинг-генератором, в отличии от старшей модели ARINST SSA-TG R3.
ВНИМАНИЕ!!! Анализатор спектра Arinst SSA R3 не является измерительным прибором, так как не имеет утвержденного типа средства измерений.

Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.
Программный демодулятор ШЧМ/ЧМ/АМ сигналов предназначен для прослушивания эфира и настройки аналоговых радиопередатчиков. Установка региональных частот покрытия сотовых операторов позволяет сопоставлять отображаемый сигнал с соответствующим оператором.

Полное описание всех функций анализатора по этой ссылке

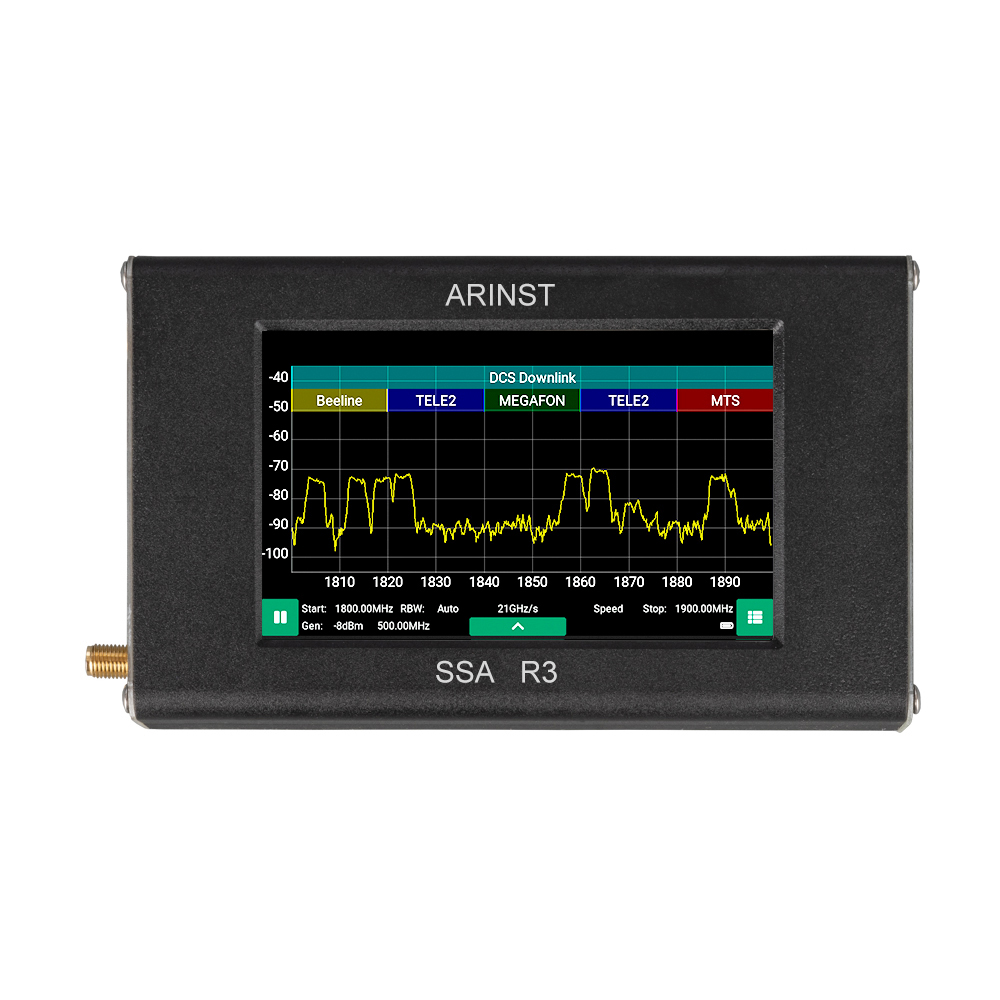

Для удобства работы встроенное ПО прибора позволяет подписывать и выделять цветом на экране частотные диапазоны. Например, подписать названия радиостанций, каналы WiFi или диапазоны частот мобильных операторов.

Для кого?

Анализатор спектра ARINST SSA R3 предназначен в первую очередь для полевых работ, он имеет малые вес, размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ.

С помощью прибора можно выполнить следующие работы:

  • навести внешнюю антенну на базовую станцию
  • детектирование источников сигналов (например БПЛА)
  • провести экспресс-анализ радиочастотной обстановки
  • проверить правильность работы репитера сотовой связи

Как работает?

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением.

Преимущества анализатора спектра ARINST SSA R3:

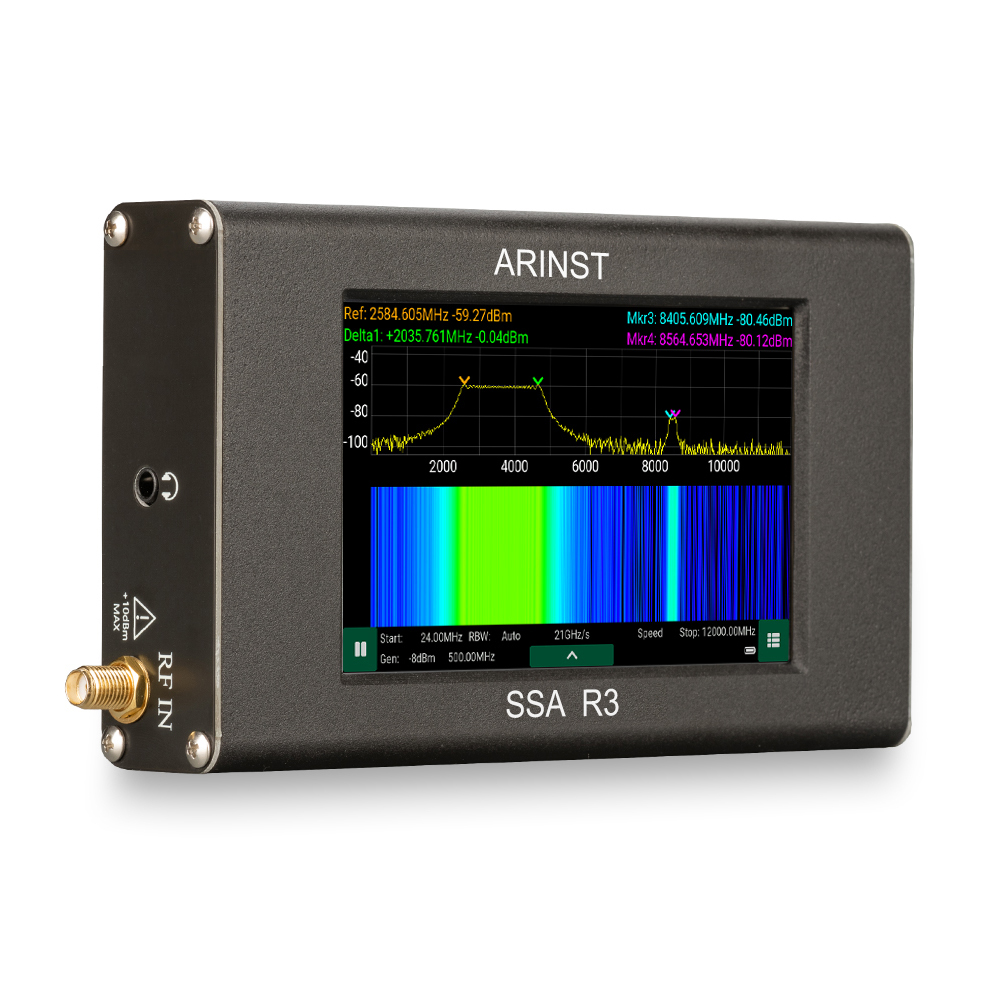

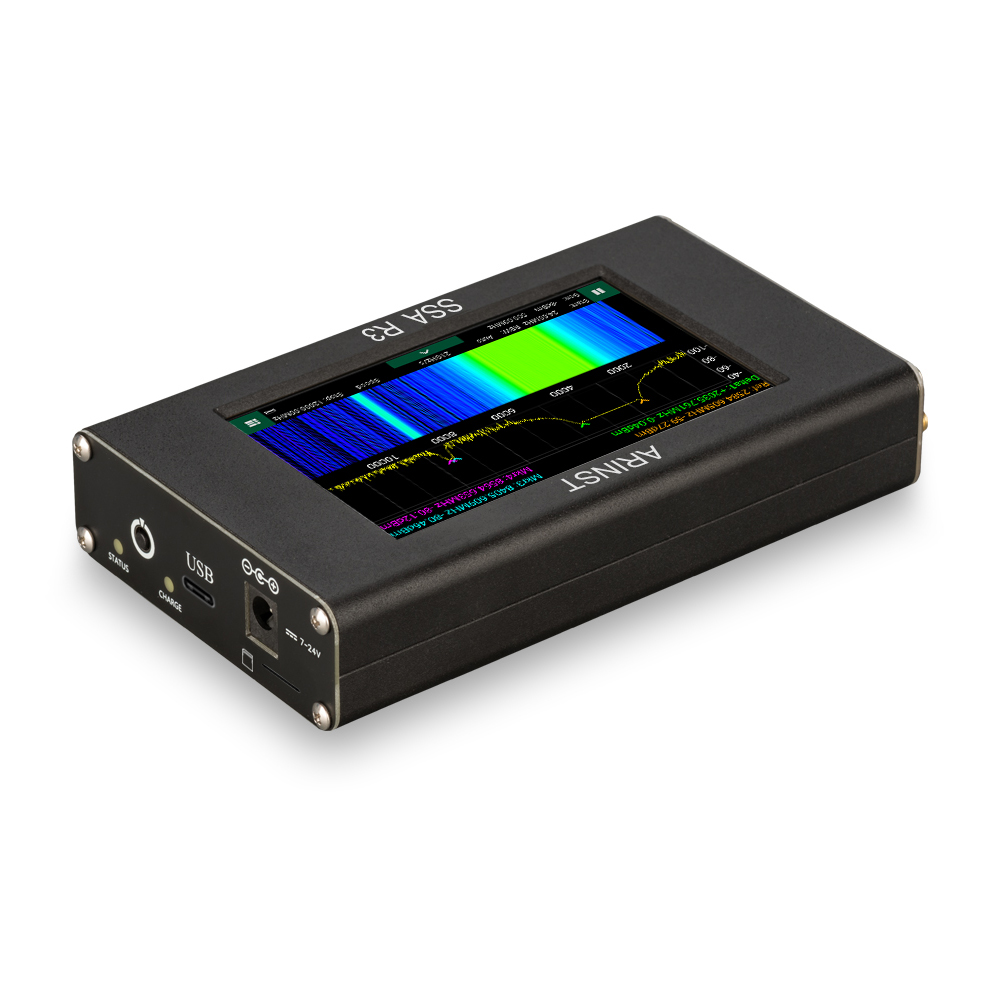

  • наличие цветного сенсорного IPS дисплея с диагональю 4 дюйма
  • широкий диапазон частот: от 24 МГц до 12 ГГЦ
  • высокая скорость сканирования: до 20 ГГц/с
  • программный демодулятор ШЧМ/ЧМ/АМ

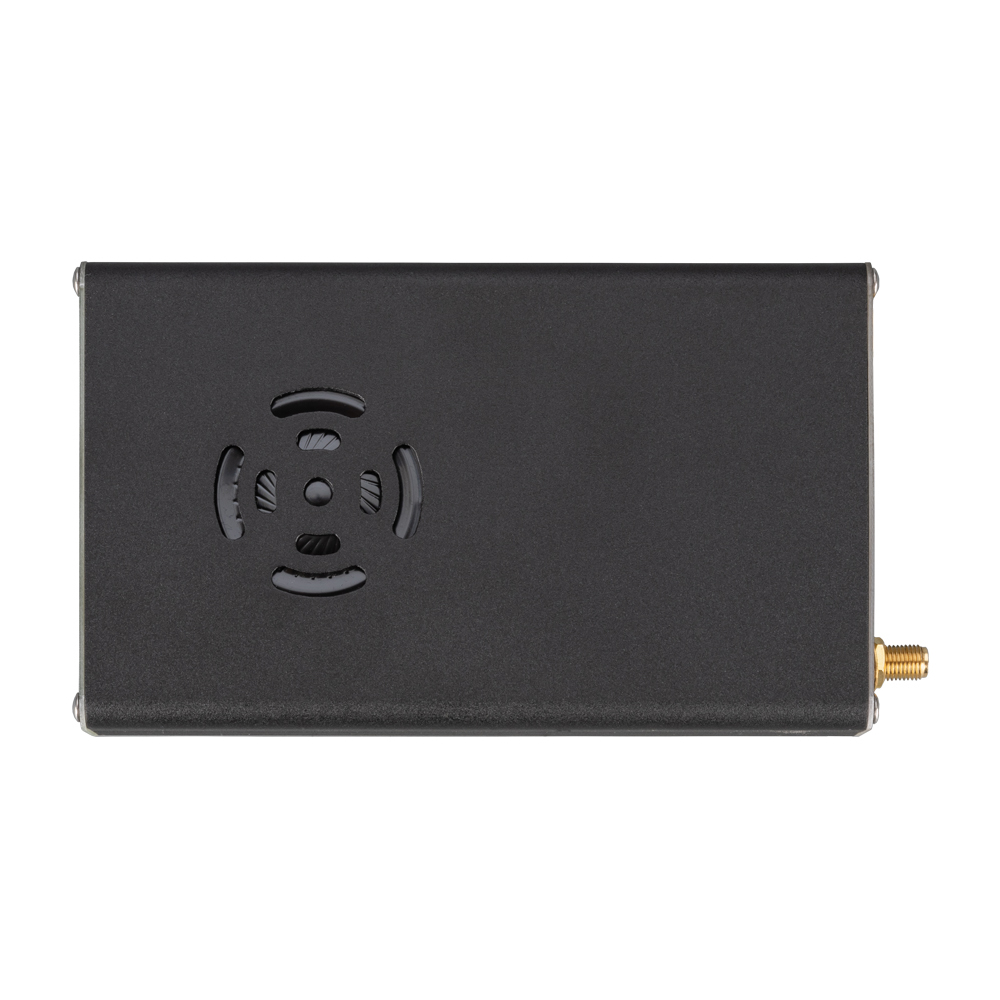

  • встроенный динамик

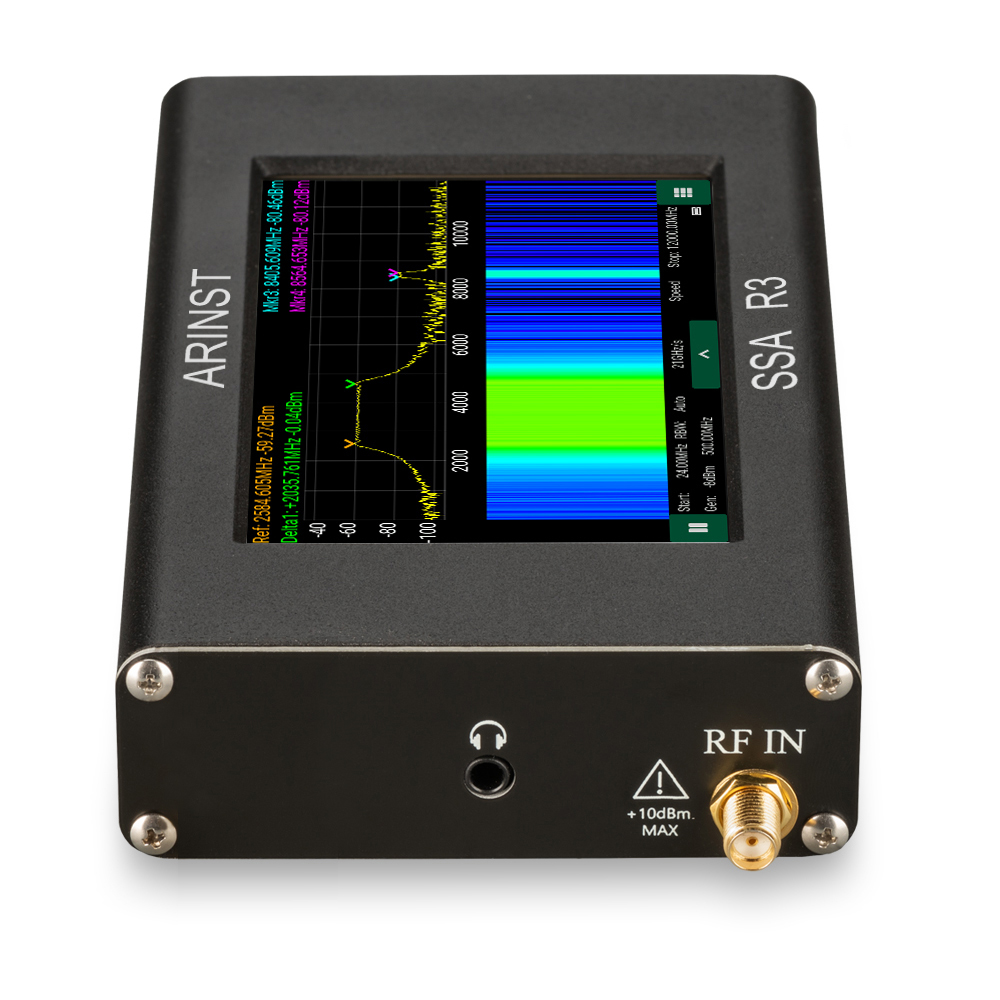

  • разъем аудио 3,5мм для подключения наушников
  • полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ
  • отображение региональных распределений частот
  • настраиваемые темы отображения

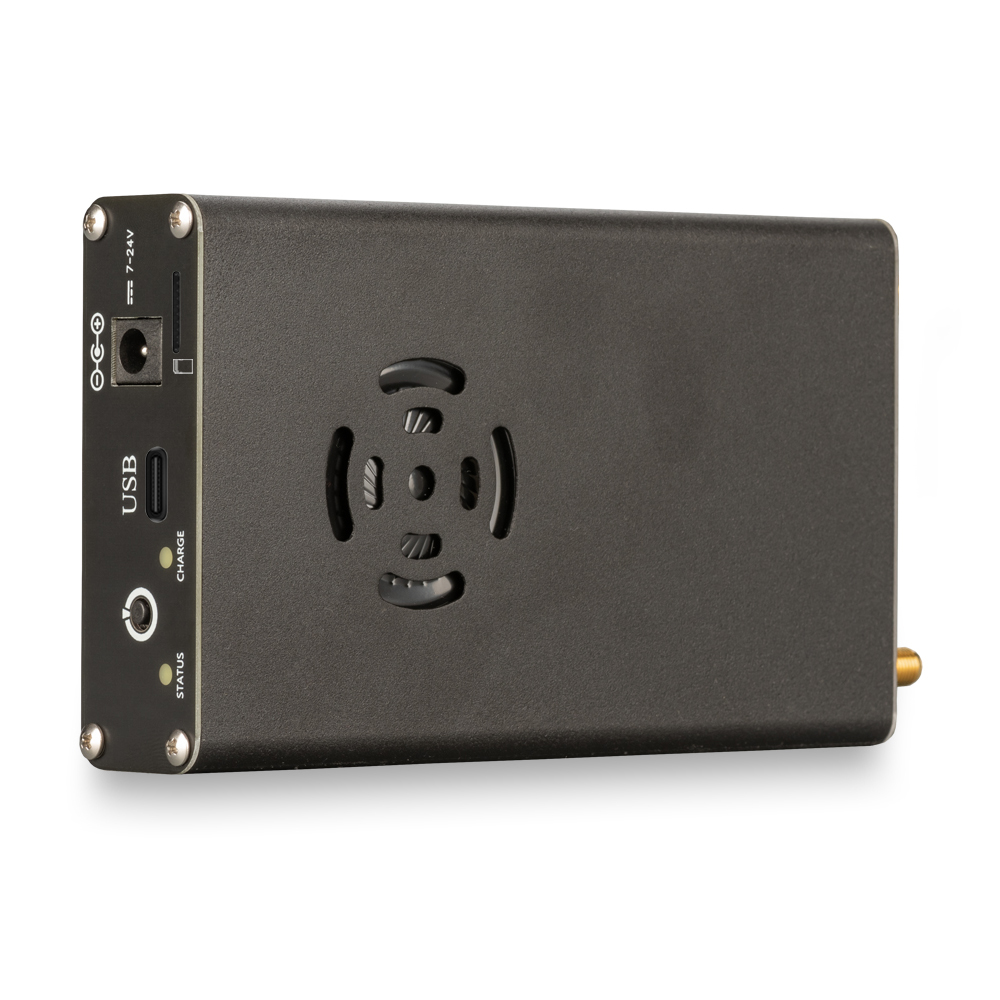

  • зарядка от разъема USB TYPE-C или от внешнего блока питания с напряжением 7- 24 В
  • малый вес и размеры: вес 400 г, размеры 145х81х27 мм
  • автономная работа до 4 часов

Ограничения

Анализатор спектра Arinst SSA R3 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA-TG R3:
Частотный диапазон
Отображаемый диапазон частот1 24 МГц — 12 ГГц
Измеряемый диапазон частот 24 МГц — 9 ГГц
Максимальная полоса обзора ~12 ГГц
Опорный генератор TXCO GPS 26 МГц
Разрешение по частоте 25, 10, 5, 2.5 кГц
Полка шума2
в полосе 24 МГц - 6.2 ГГц -110 дБм
в полосе 6.2 ГГц - 9 ГГц -100…-70 дБм
в полосе 9 ГГц – 12 ГГц -70 дБм
Параметры сканирования3
Максимальная скорость сканирования 20 ГГц/с
Минимальное время обзора полной полосы частот 12 ГГц 0.6 с
РЧ вход
Усиление при включенном аттенюаторе -15 дБ
Усиление при включенном малошумящем усилителе +15 дБ
Волновое сопротивление 50 Ом
КСВ в рабочем диапазоне частот < 2.0
Максимальная входная мощность при выключенном аттенюаторе и МШУ 0 дБм
Максимальная входная мощность при  включенном аттенюаторе +15 дБм
Максимальная входная мощность при  включенном МШУ -15 дБм
Максимальное постоянное напряжение на входе 25 В
Демодулятор
Типы демодуляции ШЧМ, ЧМ, АМ
Функции АРУ, S-метр, пороговый шумоподавитель
Полосы для ШЧМ 400, 300, 200, 100 кГц
Полосы для ЧМ, АМ 20, 10, 8, 6, 4 кГц
Аудио выход Динамик 2 Вт, наушники
Отображение
Тип экрана сенсорный резистивный, IPS
Разрешение экрана 800×480
Графики спектр, водопад, S21
Питание
Ёмкость встроенного аккумулятора 5000 мАч
Время непрерывной работы от аккумулятора ~ 4 ч
Время заряда аккумулятора4 ~ 3.5 ч
Интерфейс подключения к ПК USB TYPE-C
Внешний блок питания 7-24 В, 2 А
Рабочий диапазон температур 0 … +40°С
Габаритные размеры (Д×Ш×В) 145x81x27 мм
Масса 0,4 кг
  1. В диапазоне отображения не гарантируются точностные параметры сигналов.
  2. Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
  3. Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
  4. Источник должен обеспечивать мощность не менее 7 Вт.

        Габариты (длина , ширина , высота ), мм
        145  x   81  x   27

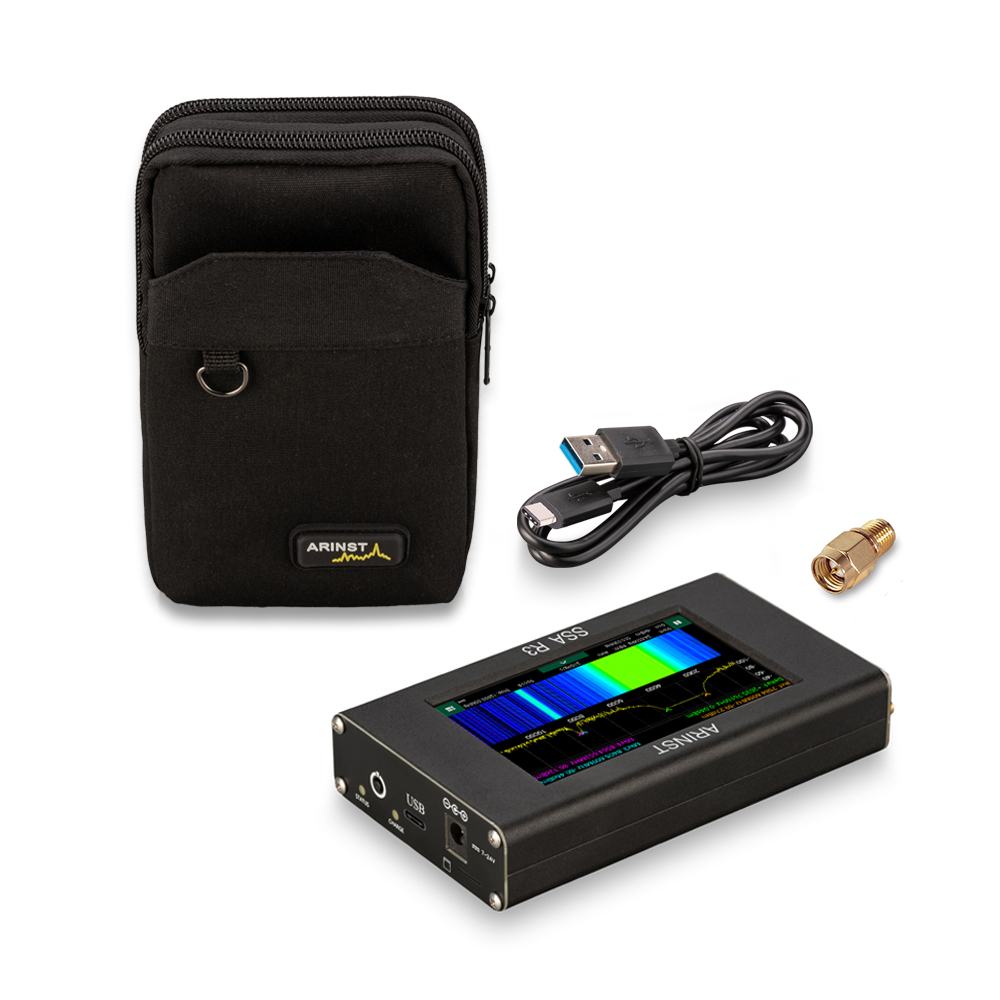

        Комплектация:

        Пластиковый стилус
        Паспорт
        Упаковка
        Кабель Type-C – USB 2.0
        ВЧ переходник для защиты разъемов от износа (2 шт.)
        Анализатор спектра ARINST SSA R3
        Аккумулятор (установлен в приборе)
        Фирменная сумка ARINST
