Техническая документация:


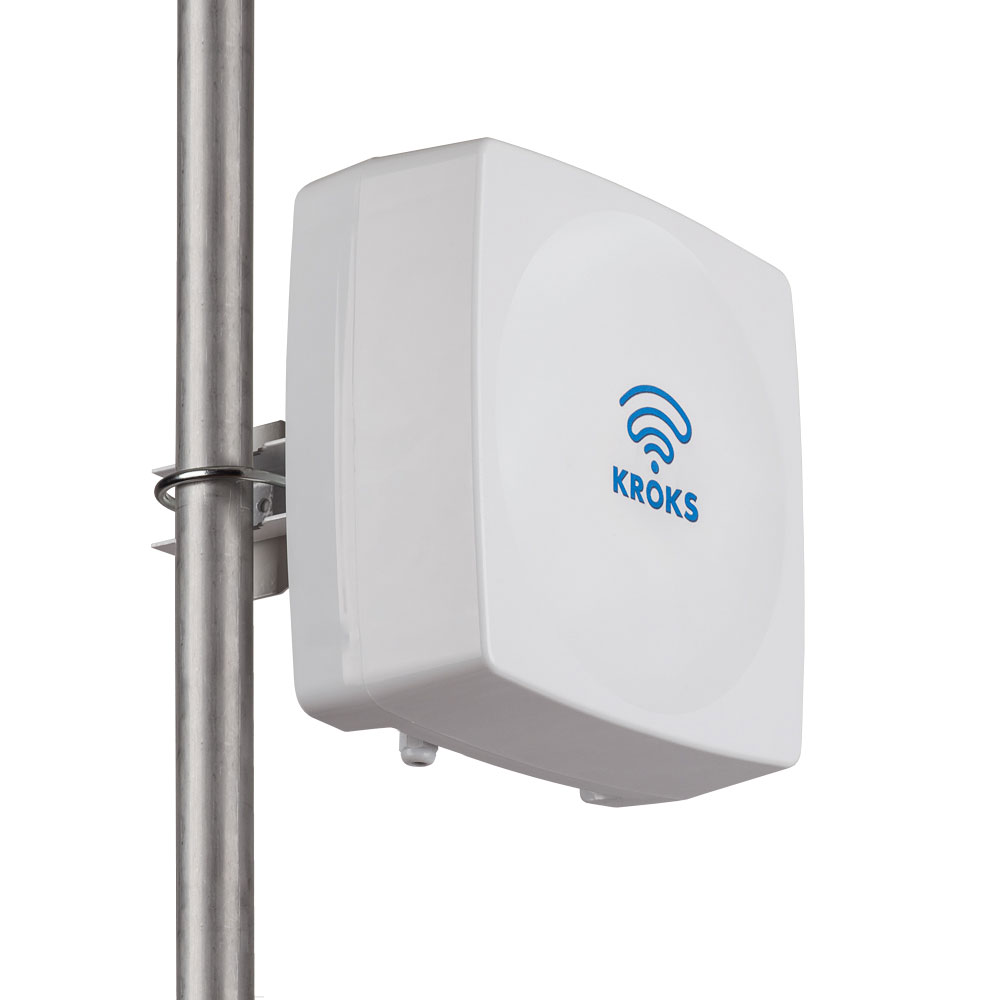

Широкополосная антенна KAA15–1700/2700 U-BOX используется в сетях LTE1800, 3G(UMTS2100), LTE2600.

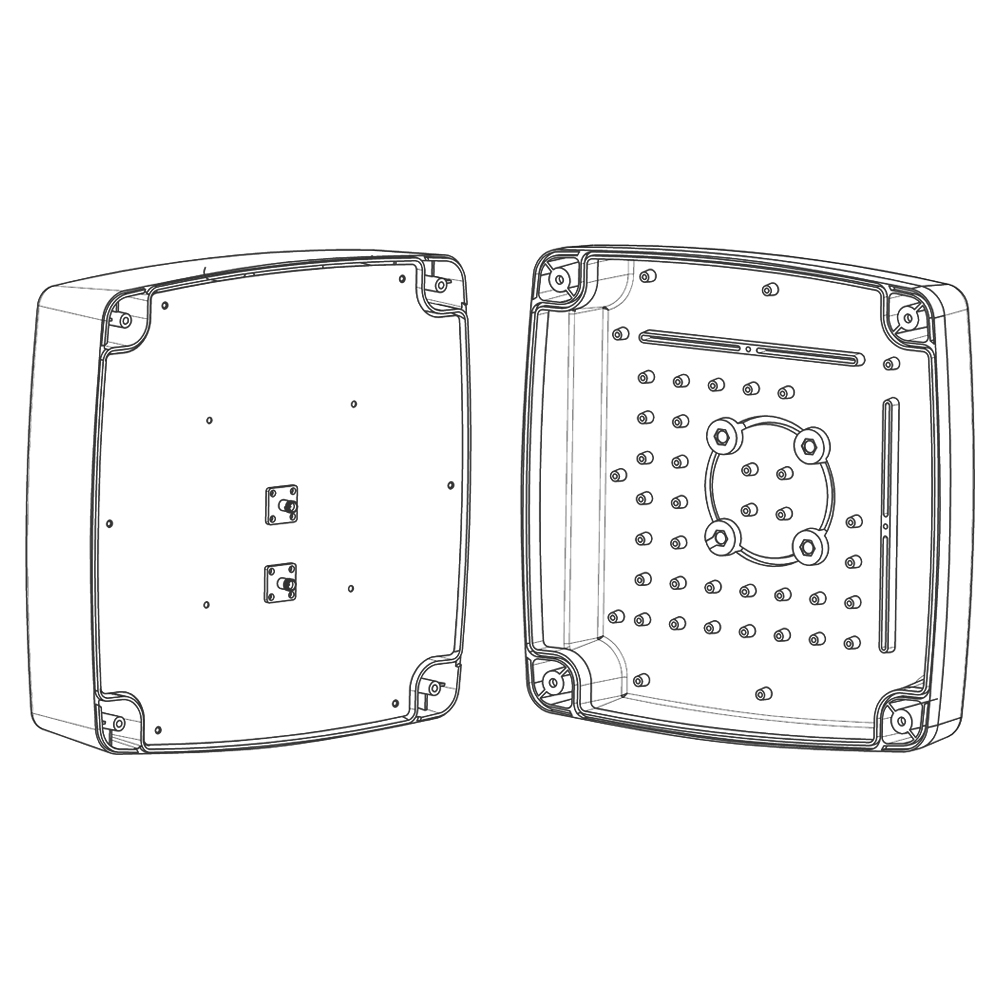

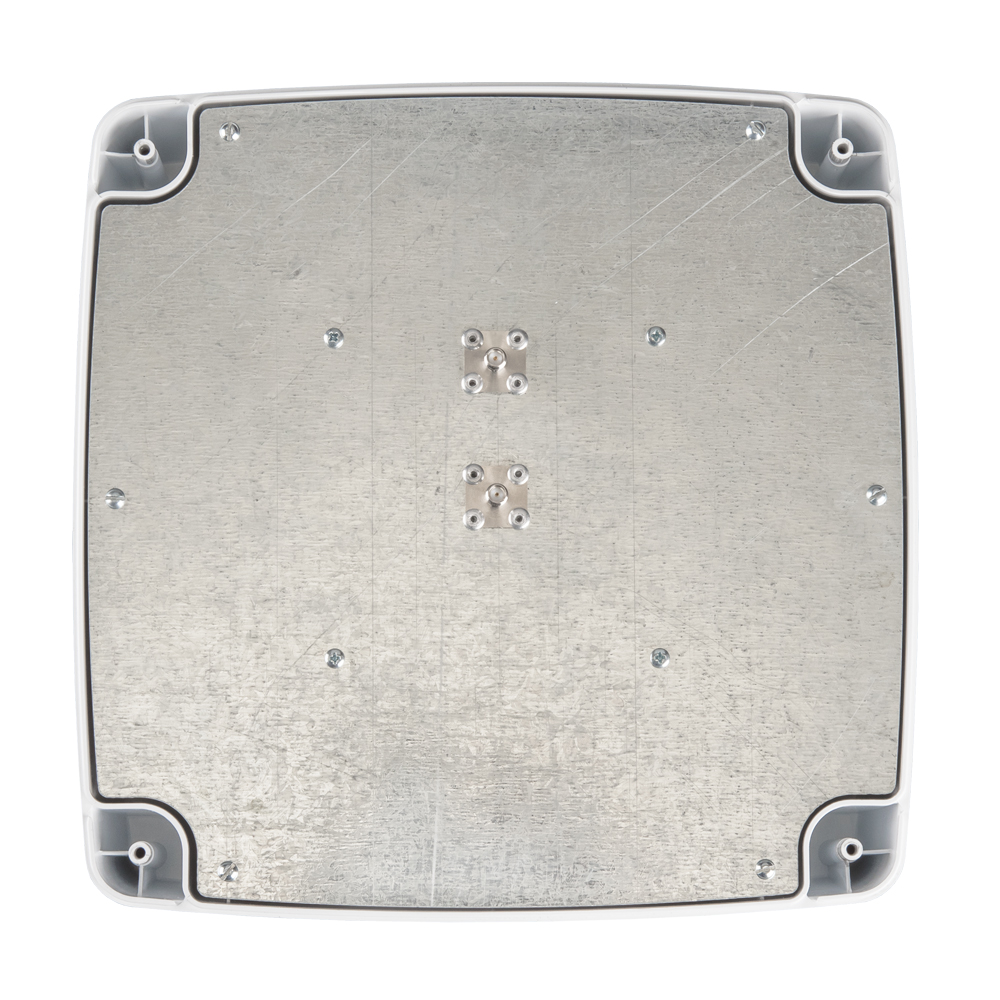

Антенна совмещена с герметичным боксом, в который можно поместить роутер и 3G/4G модем. Корпус позволяет размещать всю линейку наших роутеров для гермобокса, роутеры других производителей, а так же разместить PoE коммутатор емкостью до 4 портов.

Подсоединение модема к антенне происходит с помощью пигтейлов, входящих в комплект антенны.

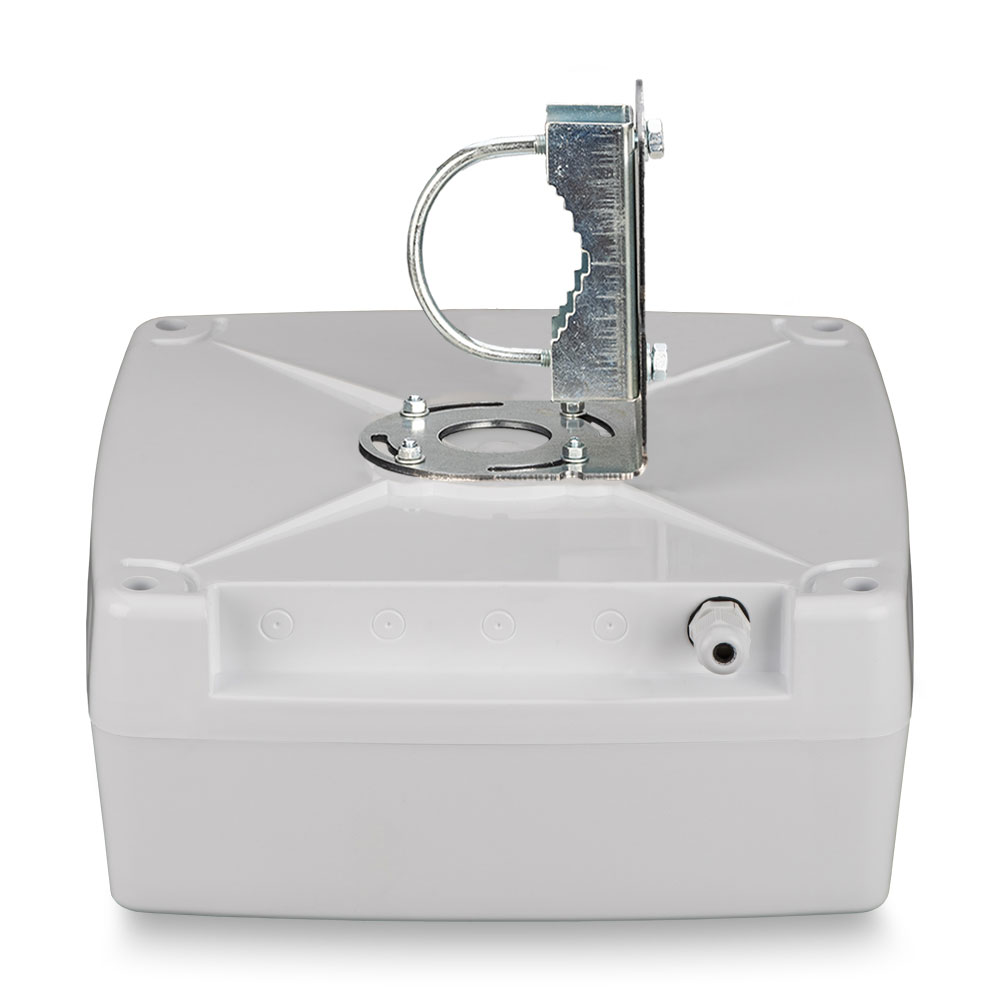

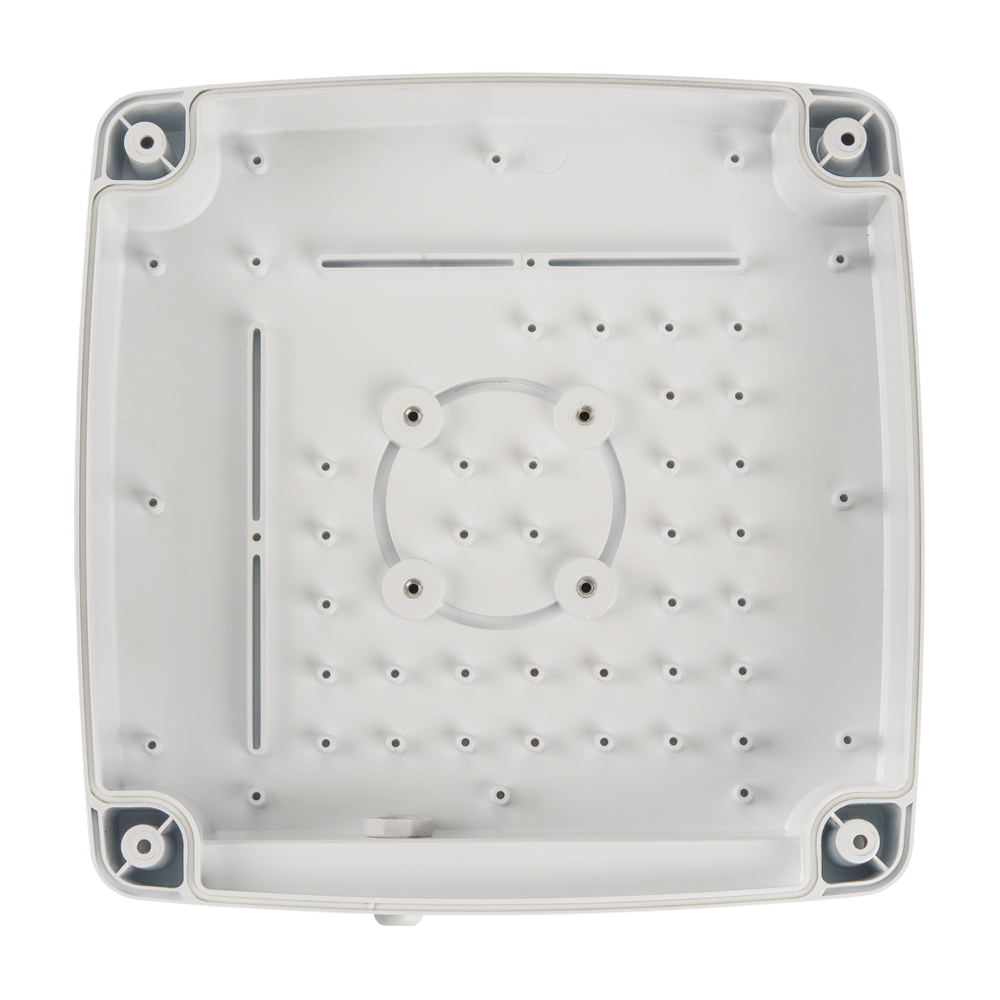

В нижней части корпуса предусмотрены места под установку пяти гермовводов, позволяющие подключить до четырех внешних IP видеокамер. Такое решение обеспечивает мобильность и быстроту установки на удаленных объектах для мобильного мониторинга.

Связь роутера или модема, с ПК или роутером, расположенными в помещении, осуществляется посредством UTP кабеля "витая пара" длиной до 100 метров. Питание оборудования и передача данных осуществляется по кабелю "витая пара".

Для питания роутера, размещённого в гермобоксе антенны,  рекомендуется дополнительно приобрести SIM-инжектор или  PoE инжектор питания.

Герметичный корпус антенны надежно защищает оборудование от погодных условий!

Преимущества:

  • Универсальная антенна усилением до 15 дБ с поддержкой MIMO, работающая в стандартах LTE 1800, UMTS 2100, LTE 2600, WiFi 2400
  • Надежное крепление оборудования внутри корпуса антенны
  • Пигтейлы (адаптеры) с минимальными потерями входят в комплект с антенной
  • Всепогодное герметичное исполнение
  • Стойкий к ультрафиолету и морозу ABS материал корпуса
  • Удобный корпус с возможностью многократной сборки-разборки

Рекомендуемый состав оборудования:

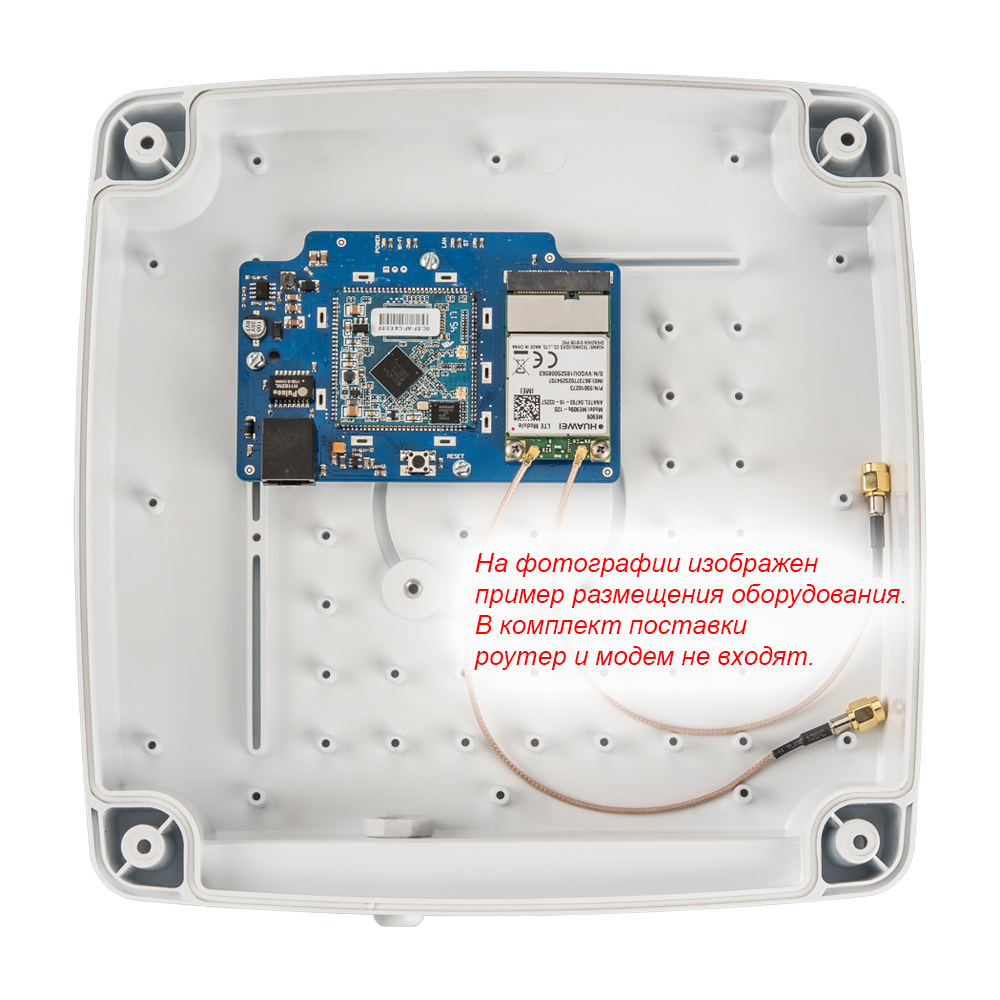

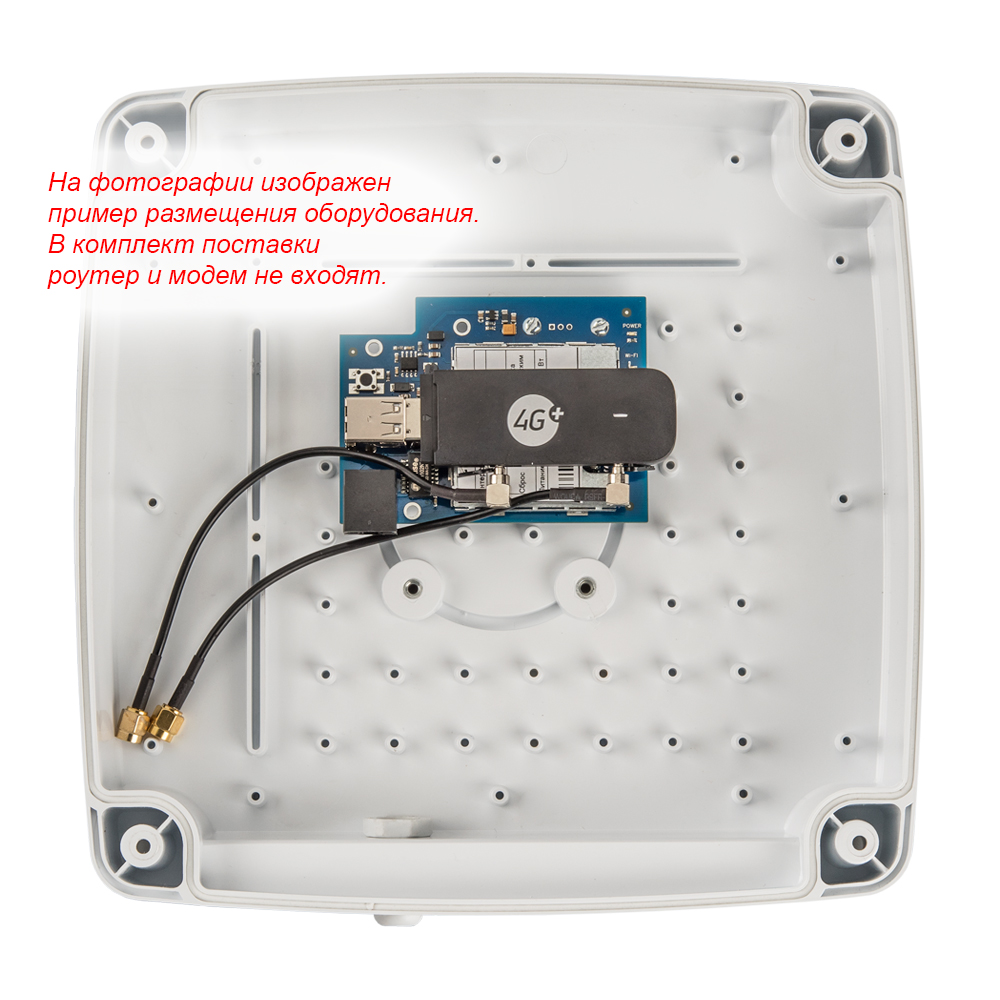

Роутеры, представленные на фотографиях к товару, не входят в комплект поставки. Их необходимо приобретать отдельно.

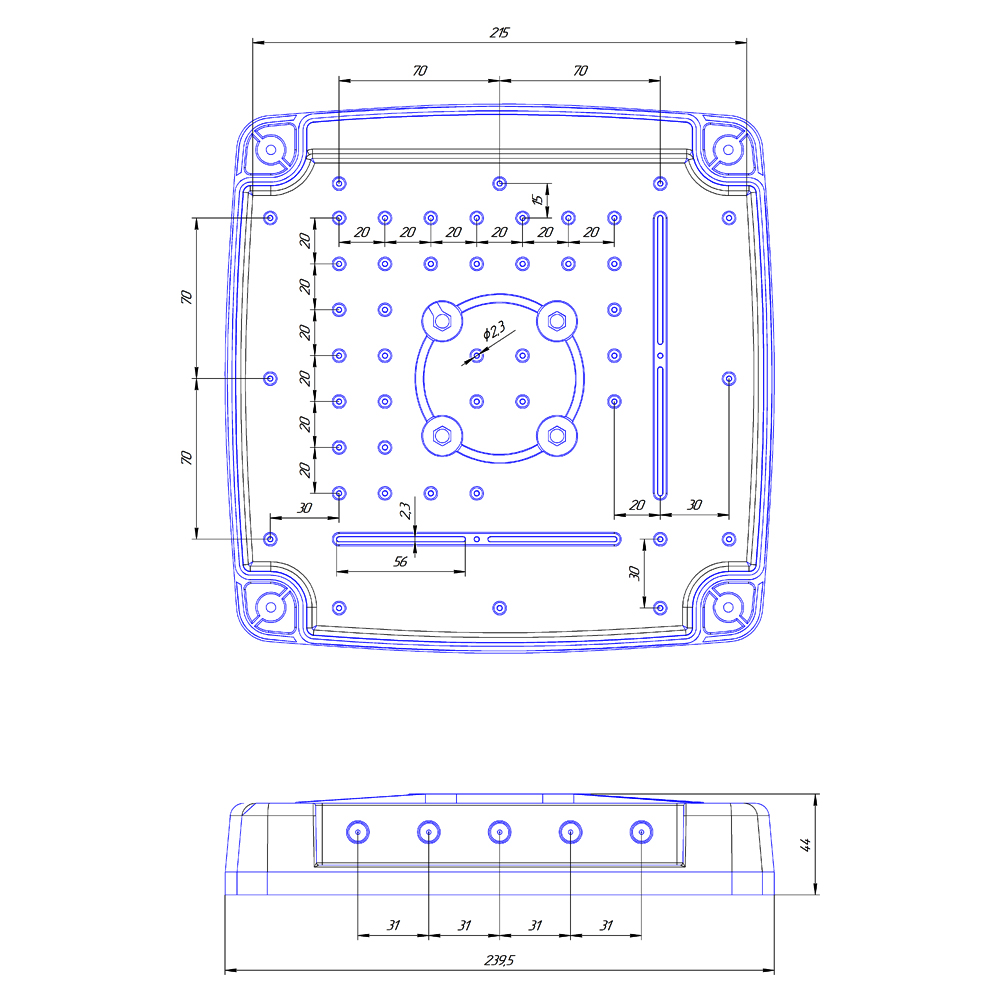

Габариты (длина , ширина , высота ), мм
240  x   240  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
15
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 ... +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
UMTS 2100
LTE 2600
GSM 1800
Многодиапазонная
WiFi 2,4ГГц
LTE 1800
Тип монтажа
на трубу
Тип исполнения
С гермобоксом
Панельная

Графики КСВ, диаграммы направленности:

Коэффициент усиления Gain.jpg
КСВН по входу 2 КСВ2_corrected.jpg
КСВН по входу 1 КСВ1_corrected.jpg
Диаграмма направленности в горизонтальной плоскости по входу 2 Directional-pattern-2_2700_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 2 Directional-pattern-2_2700_0-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 2 Directional-pattern-2_2100_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 2 Directional-pattern-2_2100_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 2 Directional-pattern-2_1700_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 1 Directional-pattern-1_2700_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 1 Directional-pattern-1_2700_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 1 Directional-pattern-1_2100_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 1 Directional-pattern-1_2100_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 1 Directional-pattern-1_1700_90-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 2 Directional-pattern-2_1700_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 1 Directional-pattern-1_1700_0-deg.jpg

Комплектация:

SMA (male) - U.fl - 2 шт.
Руководство по эксплуатации (паспорт)

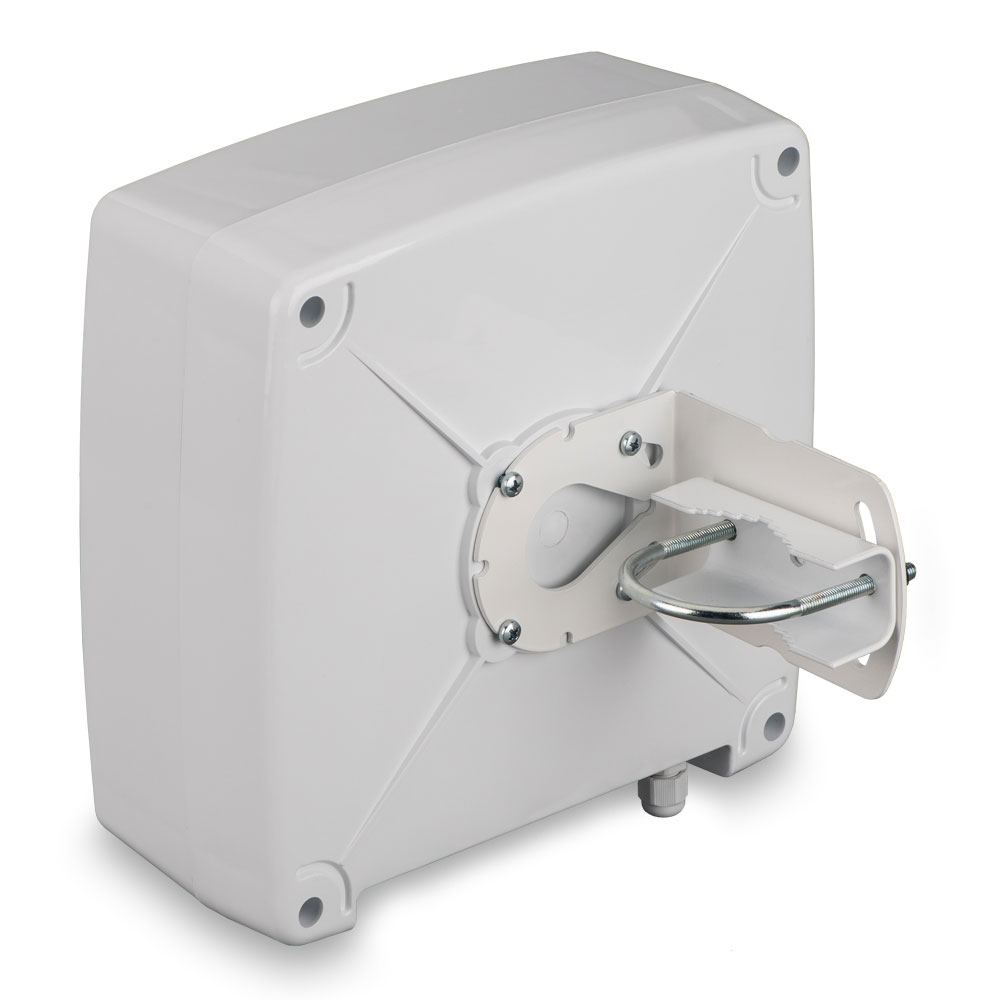

Хомут с метизами для крепления на мачту
Кронштейн угловой
SMA (male) - SMA (male) - 2 шт.
SMA (male) - MMCX - 2 шт.
SMA (male) - CRC9 - 2 шт.
Пигтейлы при заказе на выбор:

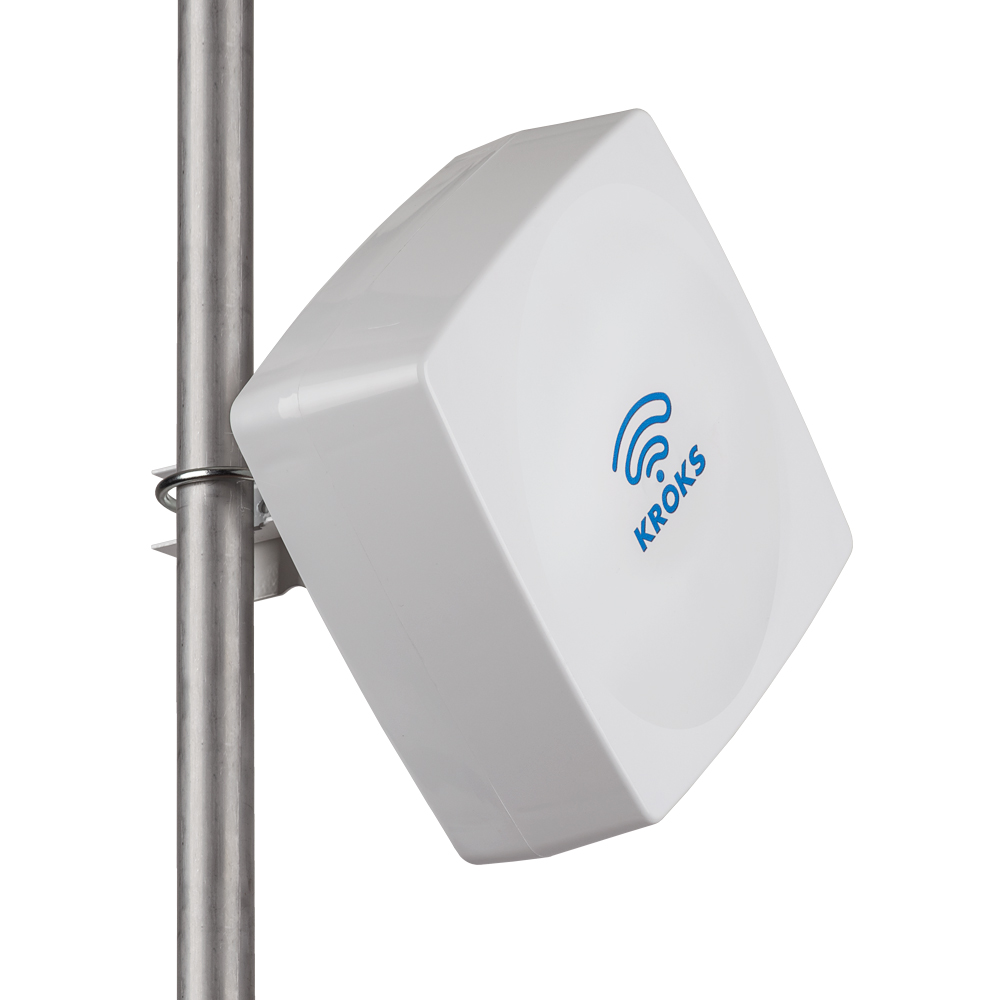

Антенна KROKS KAA15-1700/2700 U-BOX
Упаковка
