Кронштейн KG-SMAx2 с гермобоксом для сетчатой антенны (с гермовводом RJ45)

Гермобокс предназначен для установки на кронштейн параболических 3G/4G/Wi-Fi MIMO антенн с усилением  21 дБ, 24 дБ и 27 дБ. Гермобокс позволяет расположить модем и роутер в непосредственной близости от антенны, что сводит потери сигнала в кабеле к минимуму. Герметичный корпус обеспечивает надежное крепление оборудования и его защиту от неблагоприятных погодных условий.

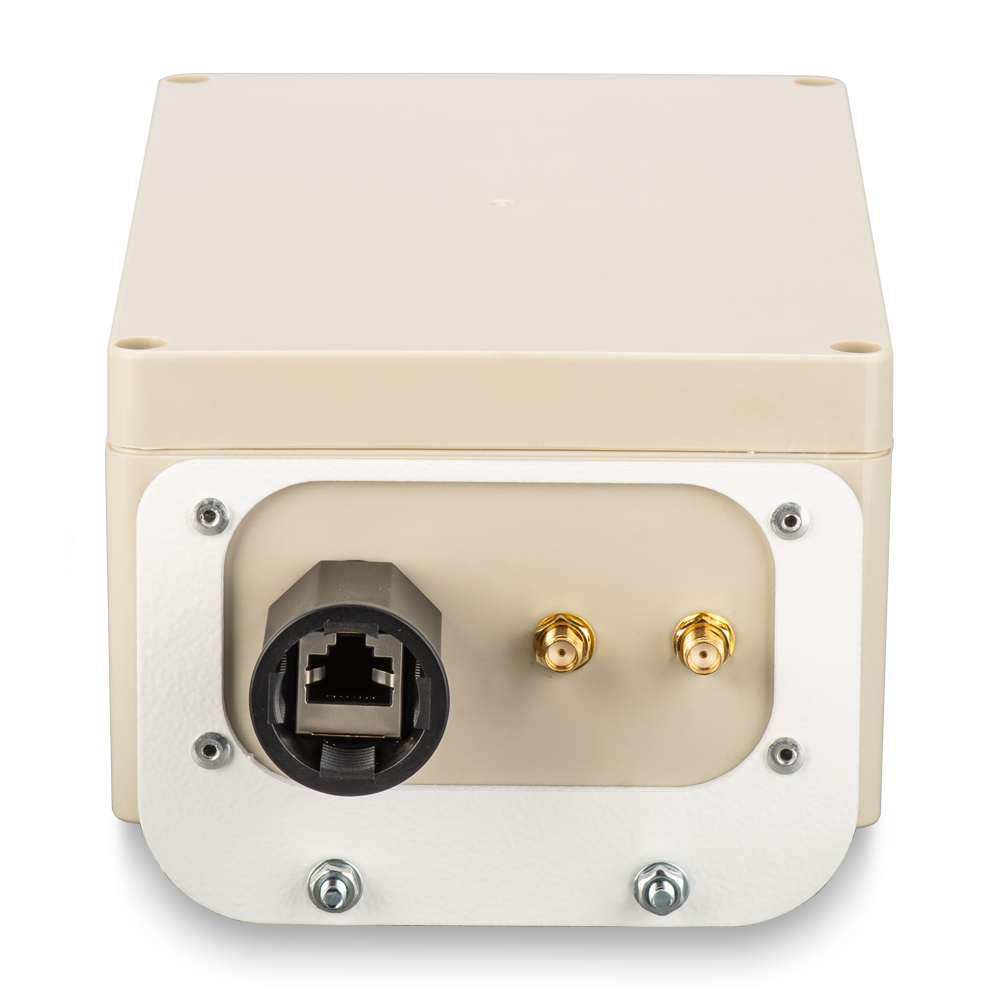

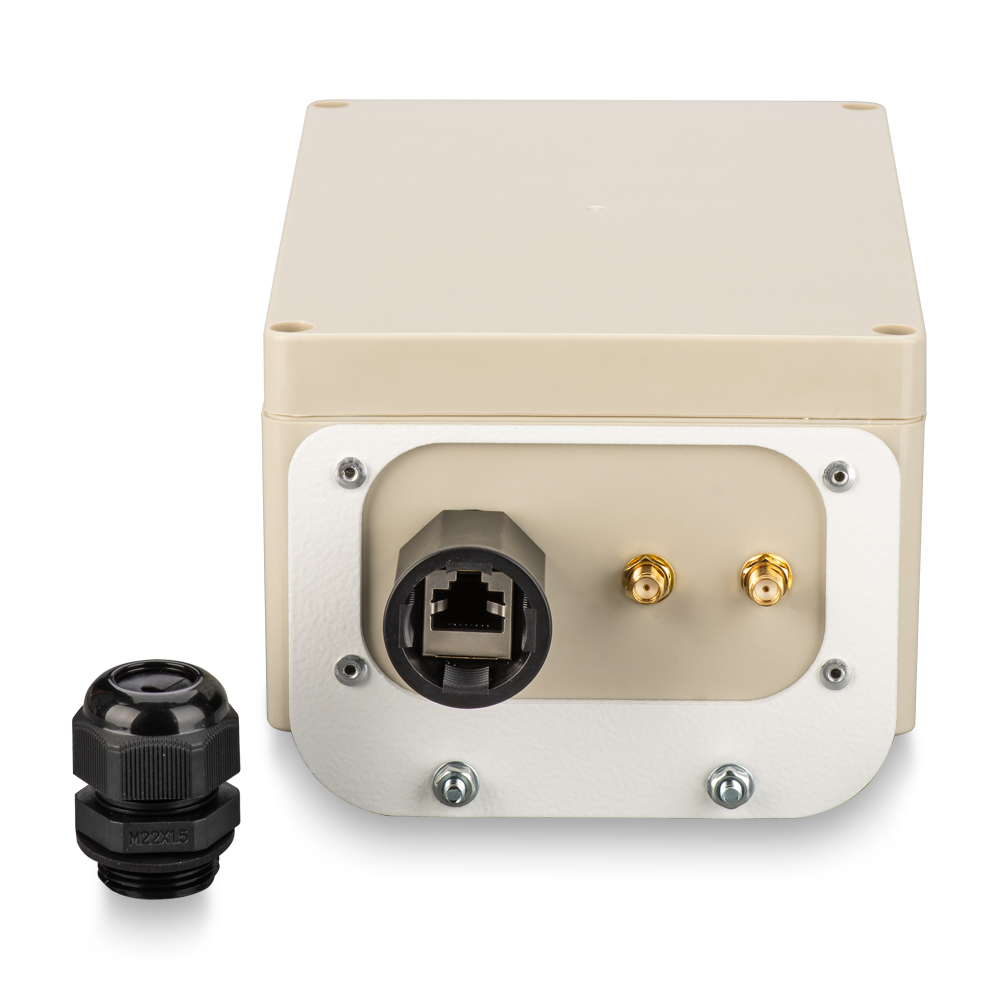

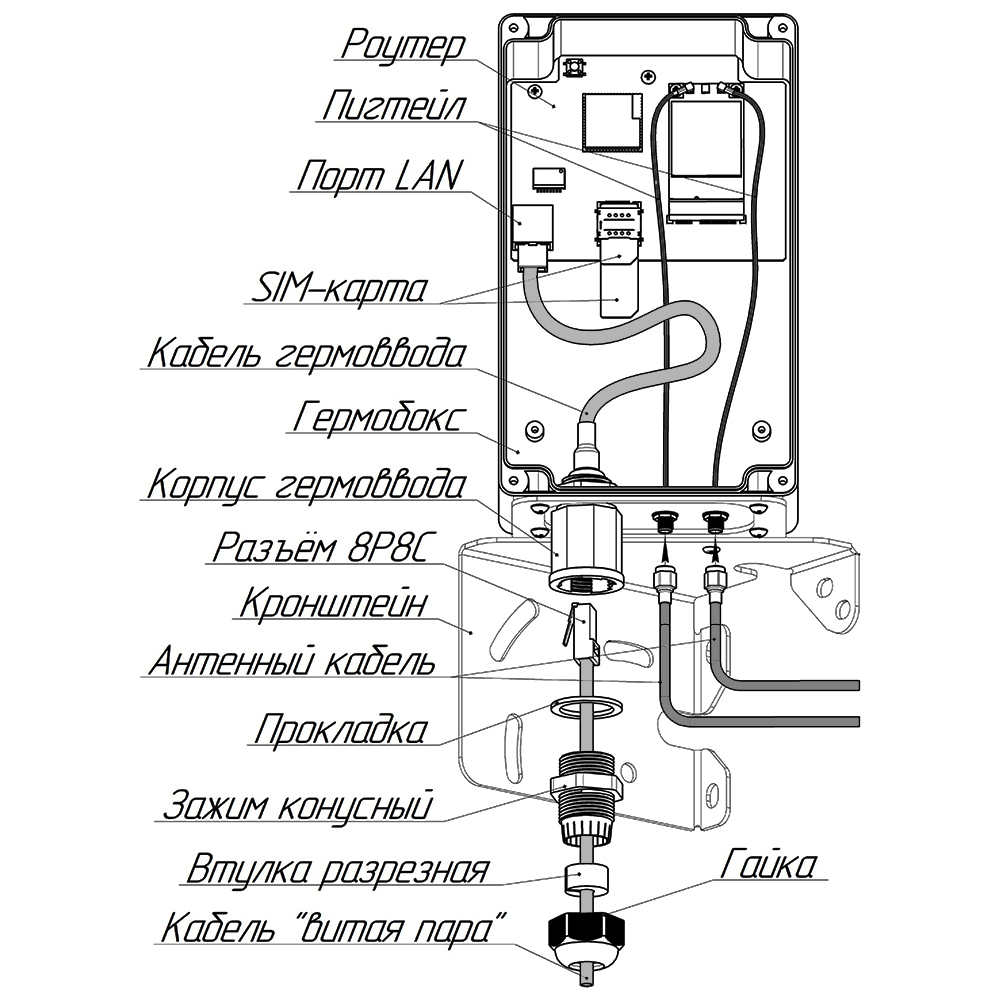

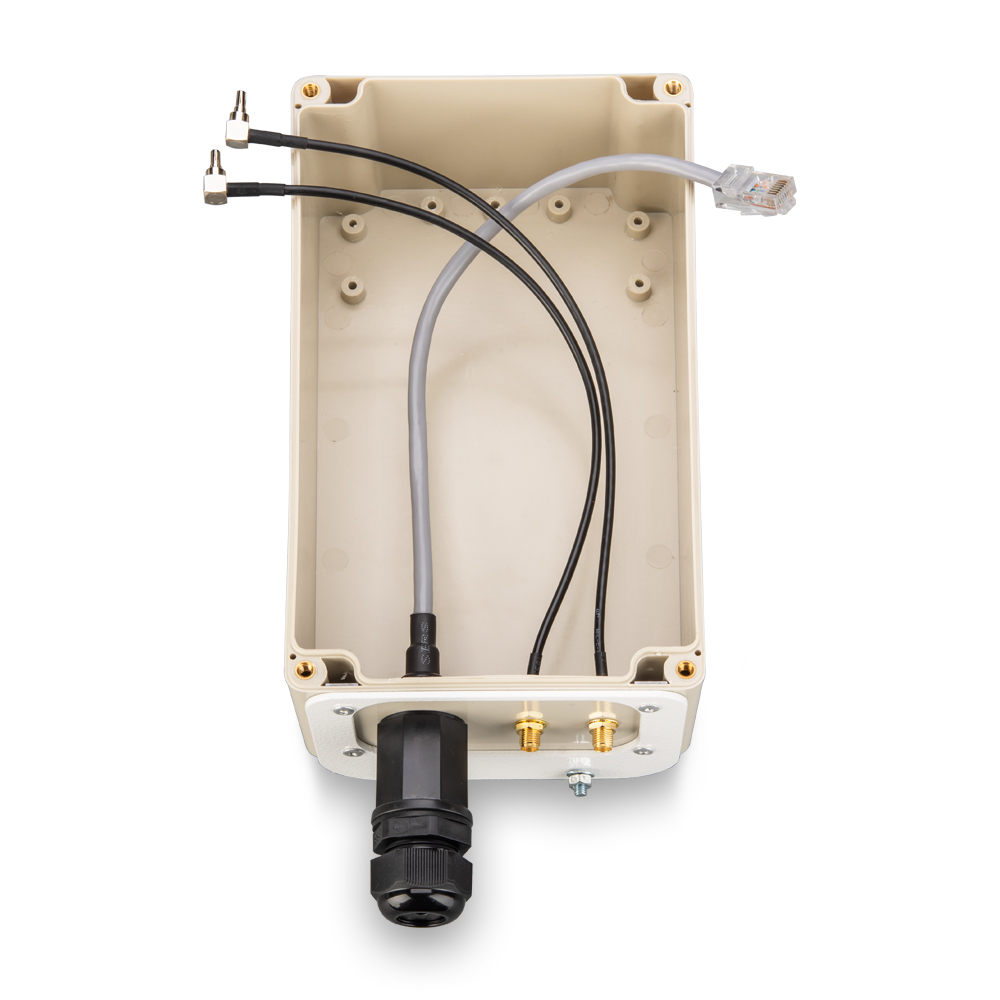

Разборный гермоввод RJ45, установленный на гермобоксе, облегчает подключение витой пары на высоте. Корпус гермоввода со стандартной розеткой RJ45 закрыт гайкой с резиновым разрезным кольцом для герметизации кабельного ввода. К внешним разъёмам SMA (female) пигтейлов, установленным на корпусе гермобокса, подключаются антенные кабели параболической сетчатой антенны.

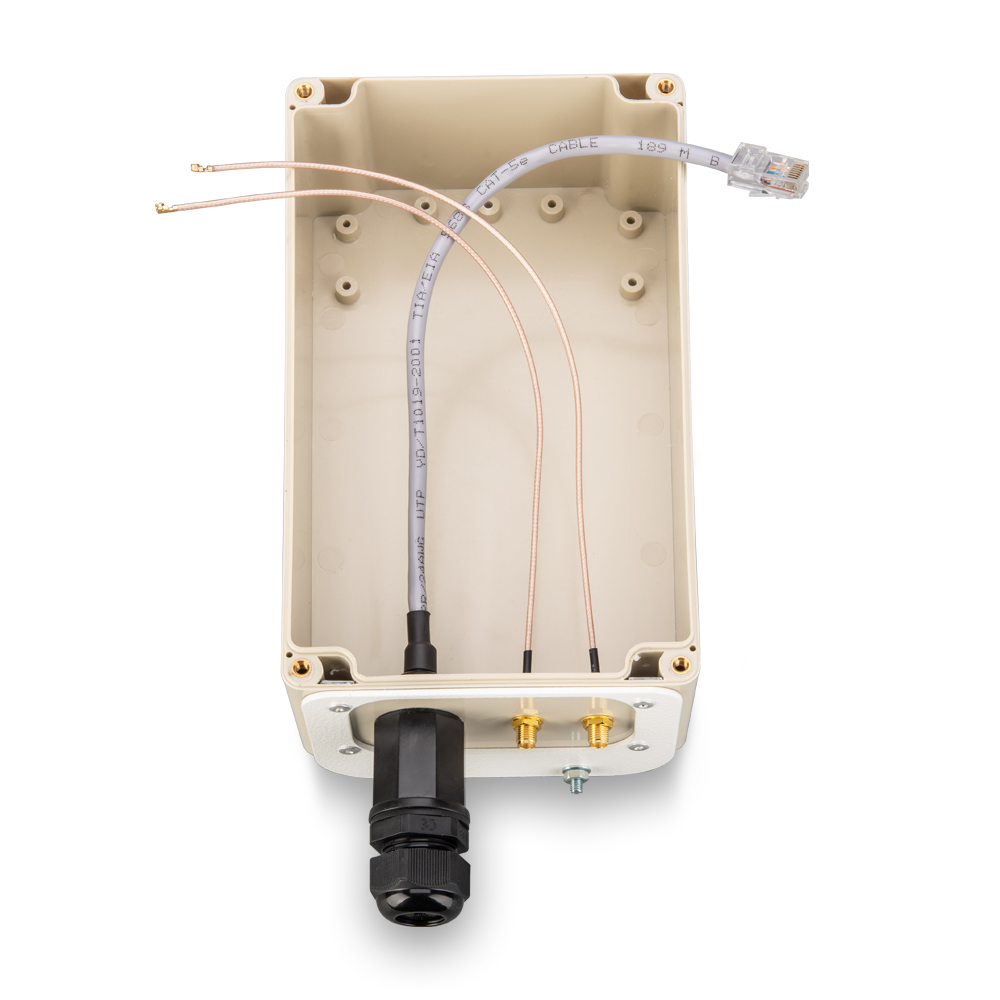

Внутренние разъёмы пигтейлов, установленных в гермобоксе, представлены в четырёх модификациях на выбор:

• с разъёмами CRC9 и TS9  для подключения USB модемов;
• с разъёмом U.fl для подключения роутера с mini-PCI модемом, например Kroks Rt-Brd RSIM DS eQ-EP;
• с разъёмом SMA (male) для подключения роутеров с разъёмами антенных входов типа SMA (female), например Kroks Rt-Brd RSIM DS mQ-EC.

Рекомендуемый состав оборудования:

• параболическая 3G/4G/Wi-Fi MIMO антенна с усилением  21 дБ, 24 дБ или 27 дБ;
• гермобокс для установки на кронштейн параболической сетчатой антенны;
• USB модем или роутер.

Гермобокс изготовлен из морозостойкого ABS-пластика, стойкого к ультрафиолетовому излучению. В основание гермобокса впрессованы латунные гайки для крепления крышки при помощи винтов с потайной шляпкой.

Размеры корпуса гермобокса: 200х120х75 мм.

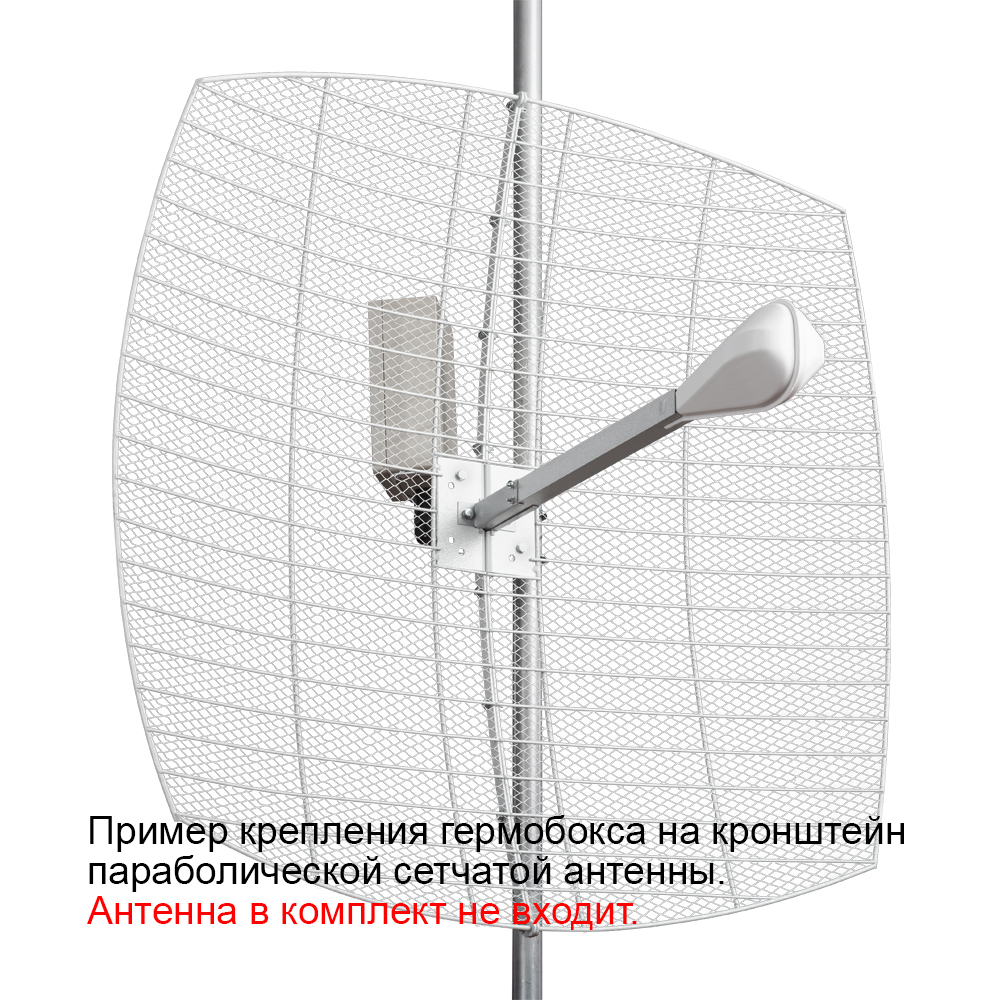

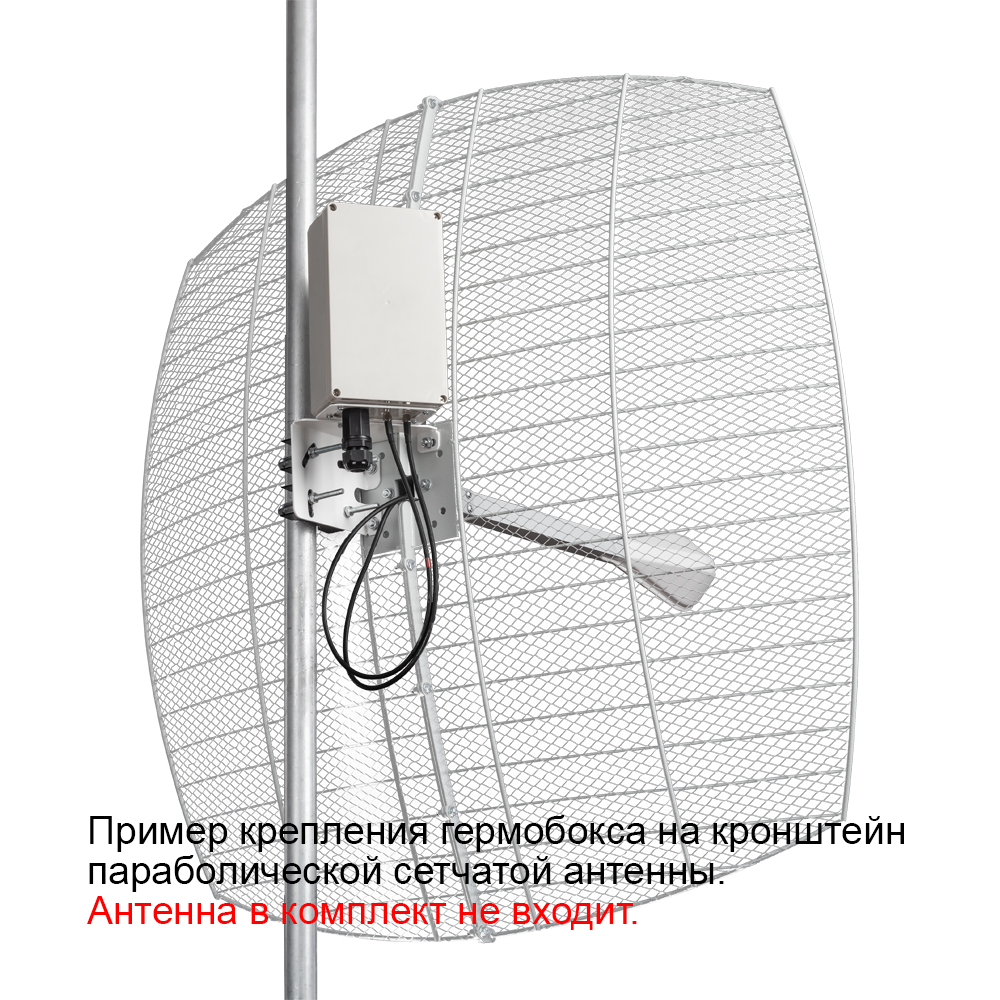

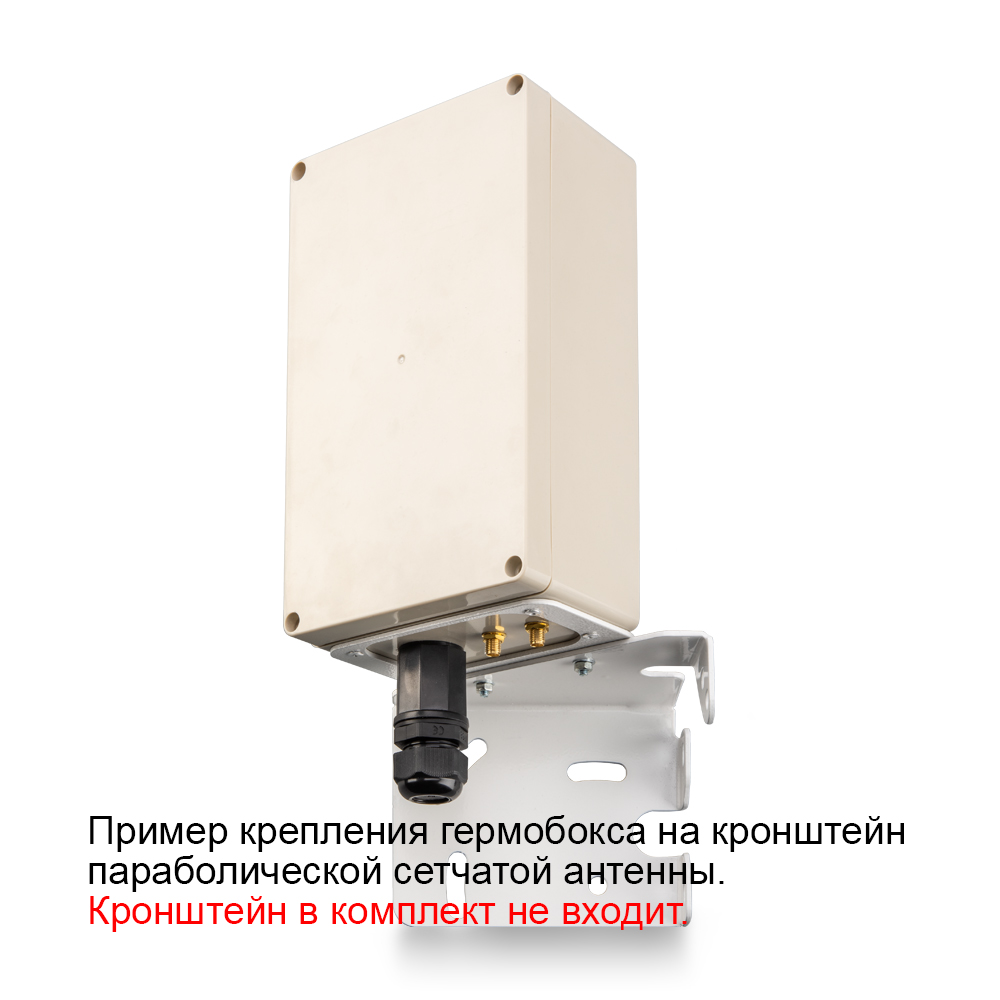

Угловой кронштейн и параболическая сетчатая антенна представлены на фото в демонстрационных целях и приобретаются отдельно.

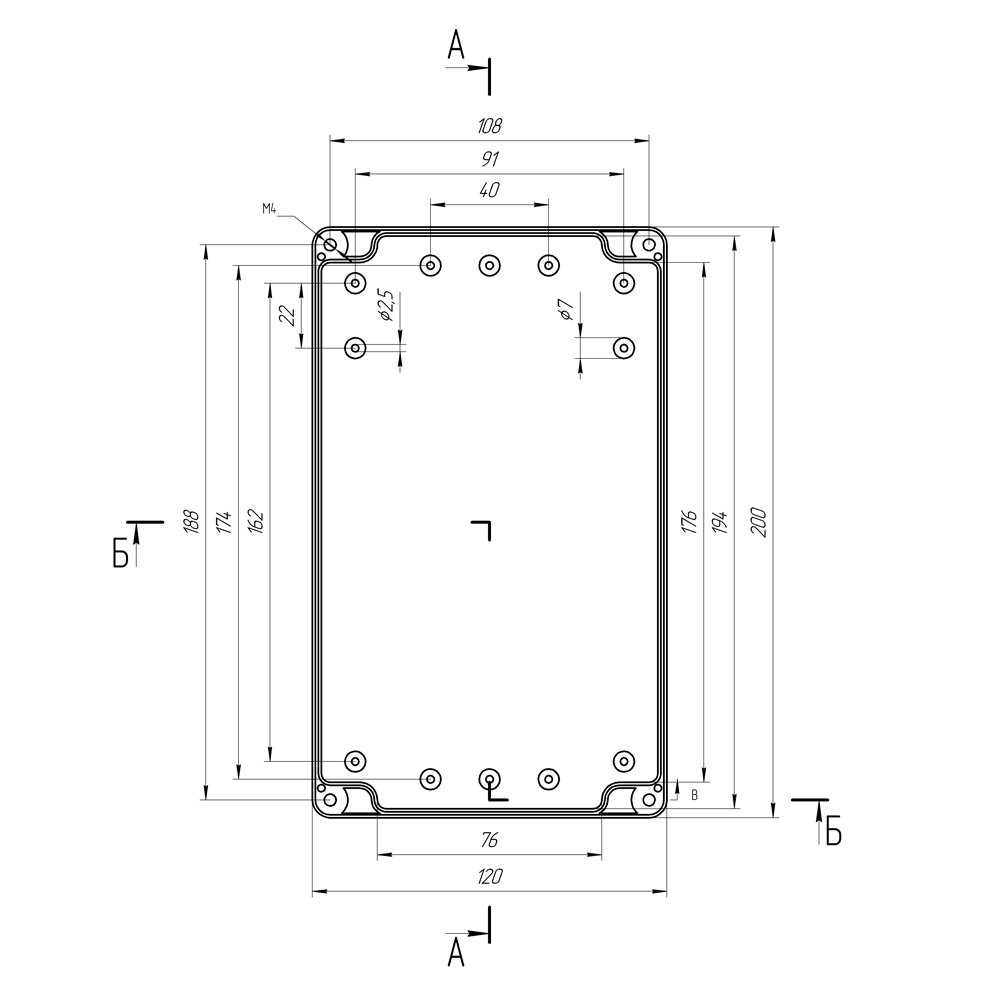

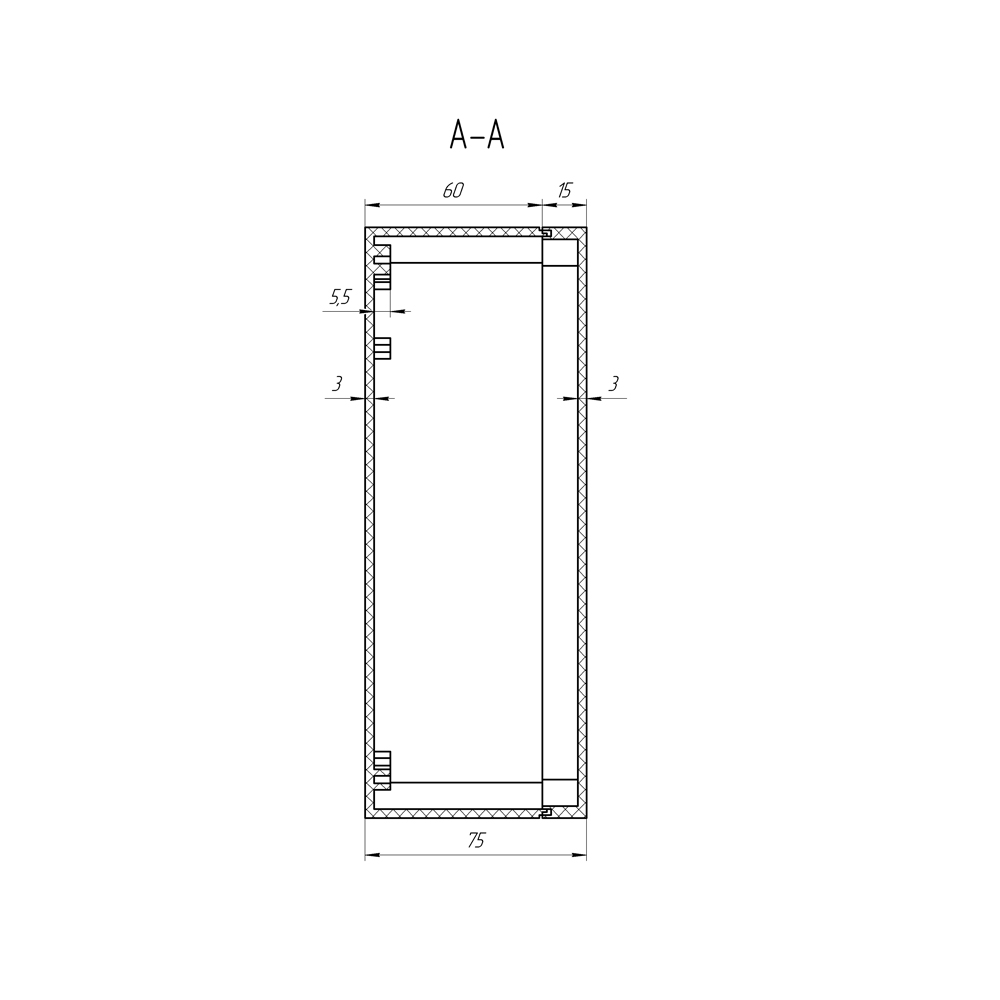

* На чертежах приведены размеры для справок
