Техническая документация:


Всепогодная направленная антенна «волновой канал» KROKS KY15-2100, усилением 15 дБ, предназначена для работы в системах усиления сотового сигнала 3G (UMTS2100) для всех операторов.

Антенна выполнена из высококачественной стали и покрыта порошковой краской.

В комплект с антенной входит крепеж для ее быстрой и удобной установки на кронштейне или на мачте диаметром 32-45 мм.

Преимущества:

  • Легкая и прочная металлическая конструкция
  • Удобное и надежное крепление к мачте
  • Высокое усиление 15 дБ
  • Узкая диаграмма направленности по уровню -3 дБ: по вертикали ±20º; по горизонтали ±18º

Габариты (длина , ширина , высота ), мм
755  x   90  x   90

Антенны- характеристики :

Рабочий диапазон частот, МГц
1810-2270
Усиление антенны, дБ
15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
UMTS 2100
Тип монтажа
на трубу
Тип исполнения
Волновой канал

Графики КСВ, диаграммы направленности:

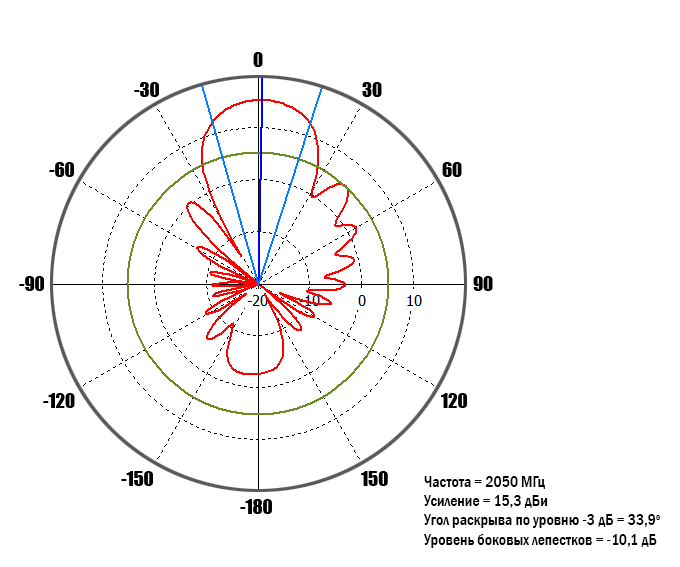

Диаграмма направленности в горизонтальной плоскости ДН2050_90.jpg

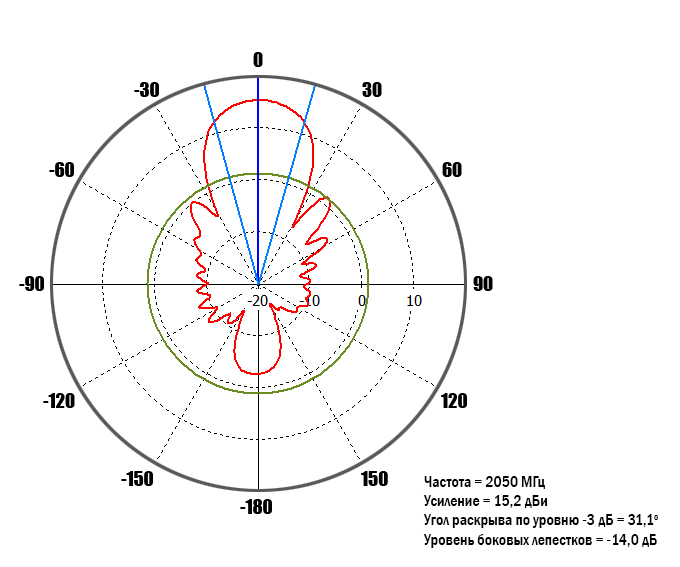

Диаграмма направленности в вертикальной плоскости ДН2050_0.jpg

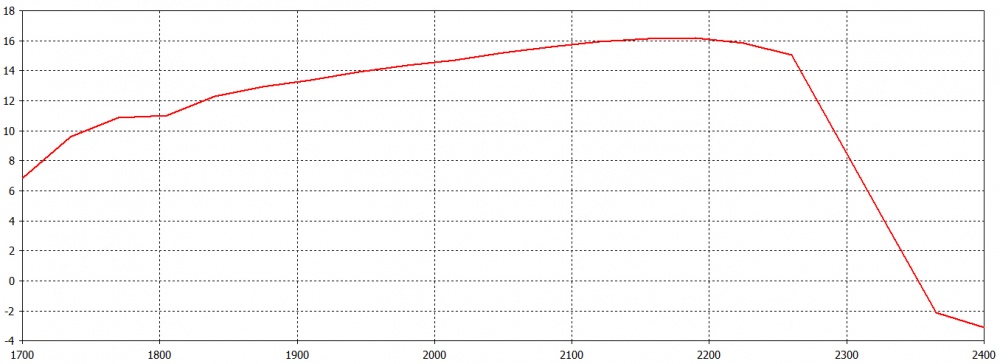

Коэффициент усиления Кус.jpg

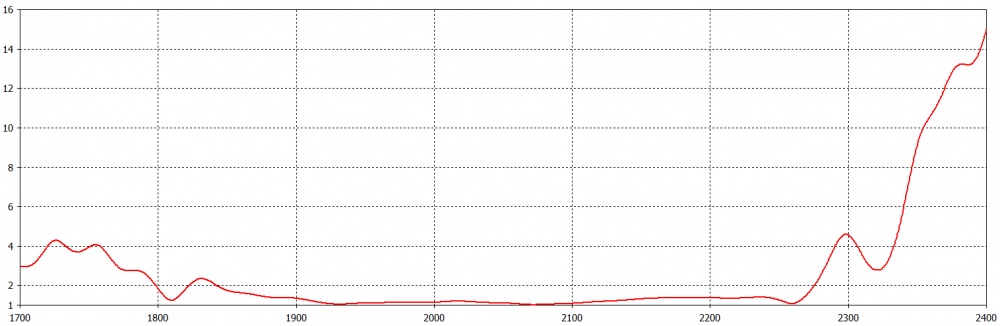

КСВН КСВН.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут с метизами для крепления на мачту
Антенна KROKS KY15-2100
Упаковка
