Техническая документация:

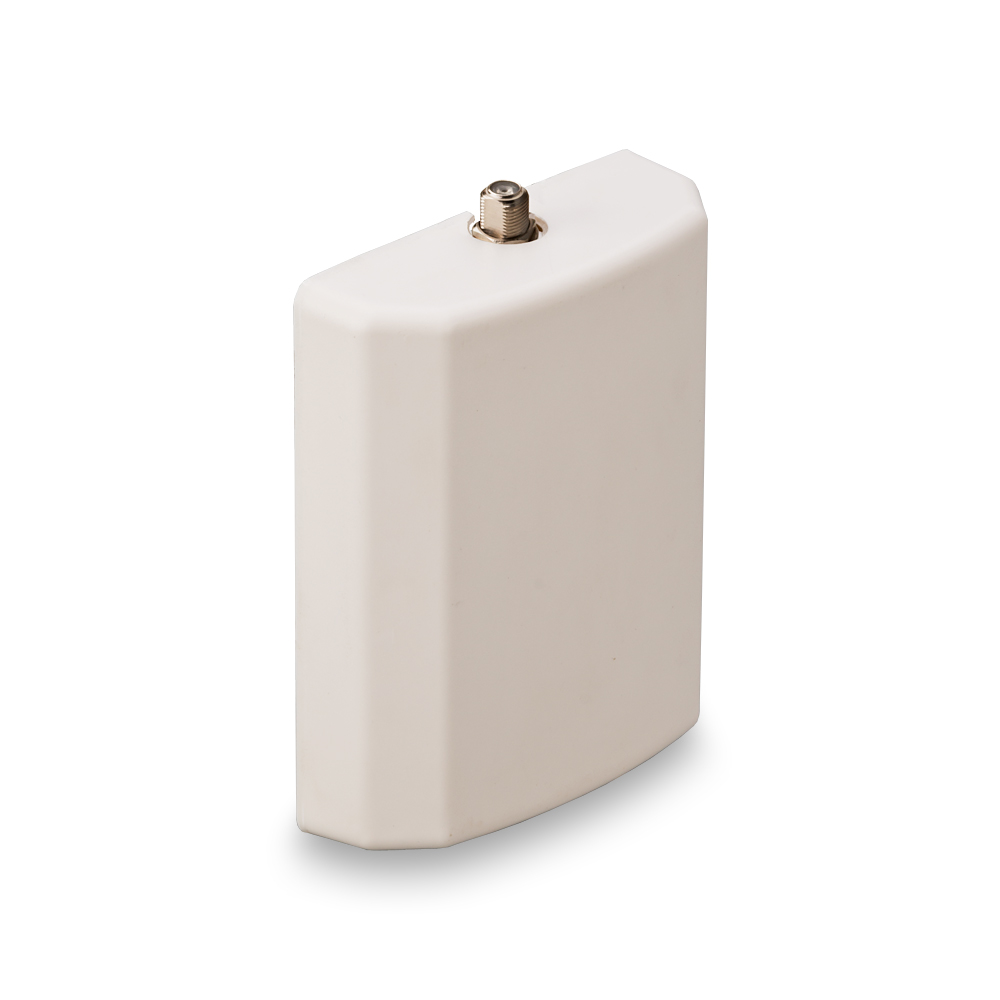

Широкополосная антенна GSM1800/3G/WiFi KP7-1700/2400 предназначена для усиления сигнала в офисах, торговых центрах, жилых домах и промышленных помещениях, позволяя получить стабильный устойчивый сигнал для сотовых телефонов. Антенна поставляется как отдельно, так и в составе комплектов GSM, 3G репитеров. Антенна позволяет передавать и принимать одновременно GSM1800, 3G, WiFi сигналы.

Широкая диаграмма направленности позволяет свести к минимуму мертвые зоны в помещении.

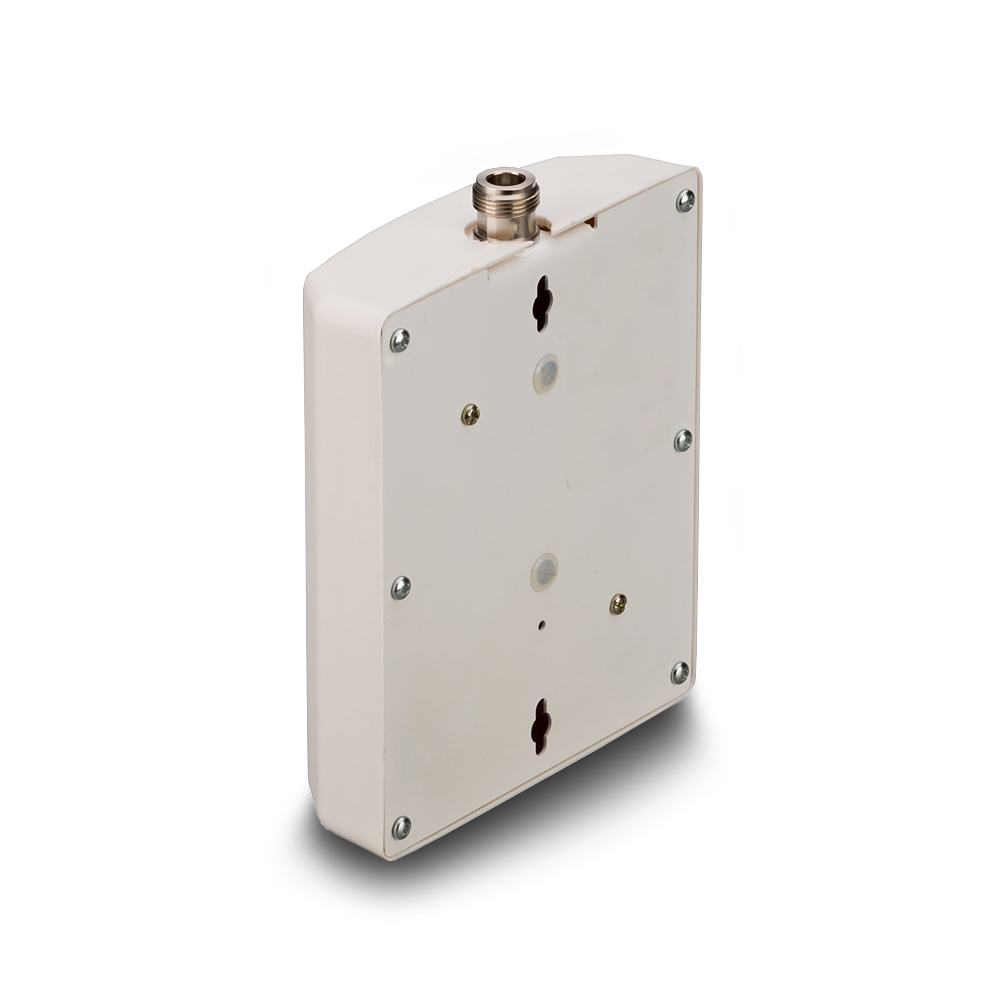

Антенна имеет настенное крепление, позволяющее легко установить и надежно закрепить её на стене. Благодаря малым размерам (140х120 мм), антенна не будет портить интерьер помещений.

Габариты (длина , ширина , высота ), мм
150  x   116  x   45

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2400
Усиление антенны, дБ
8
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
WiFi 2,4ГГц
LTE 1800
UMTS 2100
GSM 1800
Многодиапазонная
Тип монтажа
на стену
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

Диаграмма направленности в горизонтальной плоскости ДН_2600_90.jpg
Диаграмма направленности в вертикальной плоскости ДН_2600_0.jpg
Диаграмма направленности в горизонтальной плоскости ДН_2050_90.jpg
Диаграмма направленности в вертикальной плоскости ДН_2050_0.jpg
Диаграмма направленности в горизонтальной плоскости ДН_1800_90.jpg
Диаграмма направленности в вертикальной плоскости ДН_1800_0.jpg
КСВН КСВ.jpg
Коэффициент усиления Кус.jpg

Комплектация:

Упаковка
Антенна KROKS KP7-1700/2400
Руководство по эксплуатации (паспорт)
