Широкополосная (многодиапазонная), направленная, панельная MIMO антенна КАА15-1700/2700 с коэффициентом усиления 15 дБ рекомендуется для использования совместно с  3G/4G/YOTA модемами, Wi-Fi роутерами и другим оборудованием, работающим в частотном диапазоне 1700-2700 МГц.

Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:

  • 2G(EDGE, GPRS на частотах GSM1800);
  • 3G (UMTS 2100);
  • 4G (LTE 1800, LTE 2600), YOTA;
  • WI-FI 2400 (IEEE 802.11b, g, n).

Широкий диапазон рабочих частот антенны позволяет 3G/4G/YOTA модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи.  Антенна работает как на прием, так и на передачу сигнала.

Использование технологии MIMO позволяет увеличить скорость передачи данных до 150 Мбит/с.

MIMO (Multiple Input Multiple Output) — метод пространственного кодирования сигнала, позволяющий увеличить полосу пропускания канала, при котором для передачи и приема данных используются системы из нескольких антенн. Технология MIMO используется в беспроводных системах связи (Wi-Fi, WiMAX, LTE) для увеличения  пропускной способности и более эффективного использования диапазона частот. Использование технологии MIMO позволяет в одном частотном диапазоне передавать больше данных, тем самым увеличивая скорость передачи.

В антенне размещены две  излучающие системы с ортогональной поляризацией, позволяющие работать в режиме MIMO 2х2.
Верхний разъём отвечает за вертикальную поляризацию и его следует подключать к разъёму MAIN вашего устройства. Соответственно нижний нижний разъём отвечает за горизонтальную поляризацию и подключается к разъёму DIV на вашем устройстве.

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.

Входы антенны замкнуты накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, роутера). Тем самым, снижается вероятность выхода из строя  подключенного оборудования (модем, роутер) от статического электричества и становится необязательным применение грозоразрядника.

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
240  x   240  x   170

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
12-15
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 ... +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
30
Стандарт связи
LTE 2600
Многодиапазонная
LTE 1800
UMTS 2100
WiFi 2,4ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

КСВН по входу 1 КСВ1_corrected.jpg
Коэффициент усиления Gain.jpg
КСВН по входу 2 КСВ2_corrected.jpg
Диаграмма направленности в вертикальной плоскости по входу 2 Directional-pattern-2_2700_0-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 1 Directional-pattern-1_1700_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 2 Directional-pattern-2_2700_90-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 2 Directional-pattern-2_2100_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 2 Directional-pattern-2_2100_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 2 Directional-pattern-2_1700_90-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 1 Directional-pattern-1_2700_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 2 Directional-pattern-2_1700_0-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 1 Directional-pattern-1_2700_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 1 Directional-pattern-1_2100_90-deg.jpg
Диаграмма направленности в вертикальной плоскости по входу 1 Directional-pattern-1_2100_0-deg.jpg
Диаграмма направленности в горизонтальной плоскости по входу 1 Directional-pattern-1_1700_90-deg.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Хомут для крепления на мачту
Упаковка

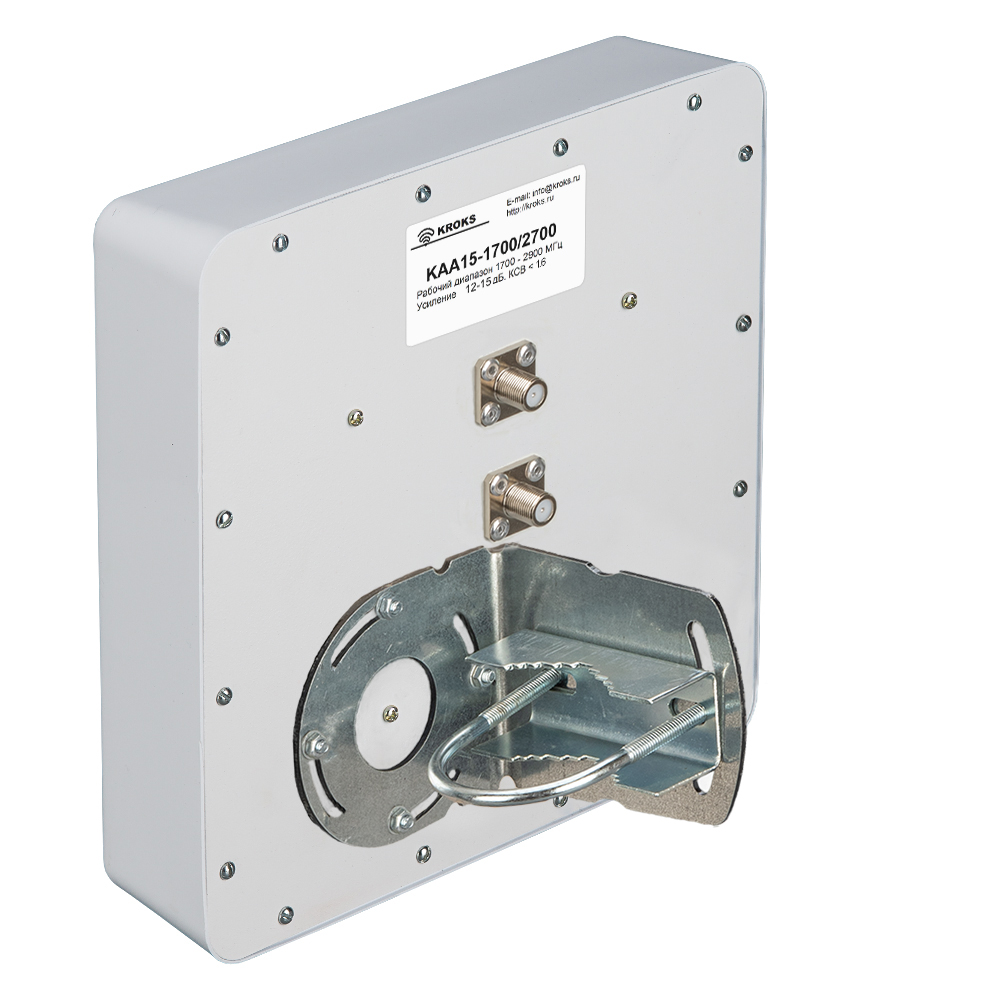

Антенна KROKS KAA15-1700/2700
