Техническая документация:

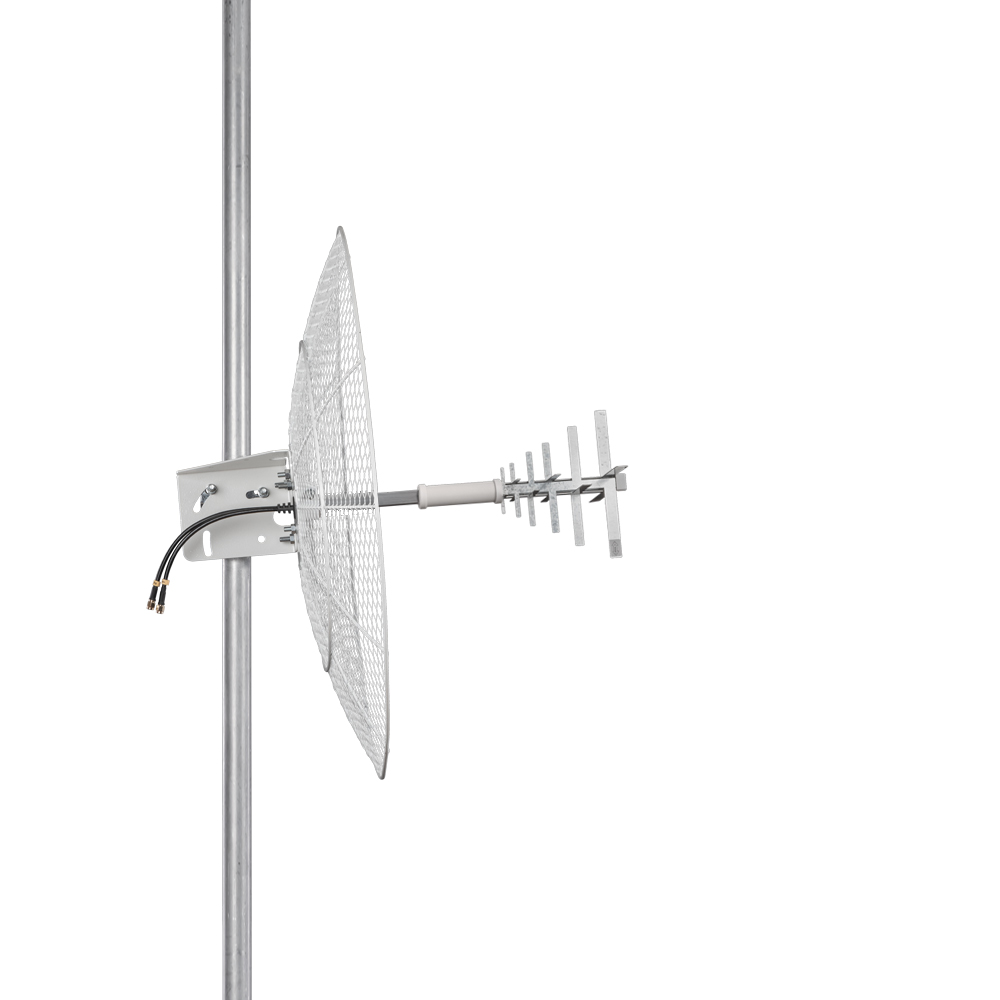

KROKS KNA21-700/2700 - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 21 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с LTE модемами и роутерами  cat.6, cat.9, cat.12, cat.16, cat.18 с возможностью агрегации часто, а так же с другим оборудованием, работающим в частотном диапазоне 700-2700 МГц.

Антенна упакована в две коробки: в одной параболический рефлектор, в другой сам MIMO облучатель.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

  • 4G - LTE 800, 900, 1800, 2100, 2300, 2600
  • 3G - UMTS 2100, UMTS 900
  • Wi-Fi 2400

Конструкция антенны позволяет передавать данные на расстояние до 25 км в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются не эффективны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

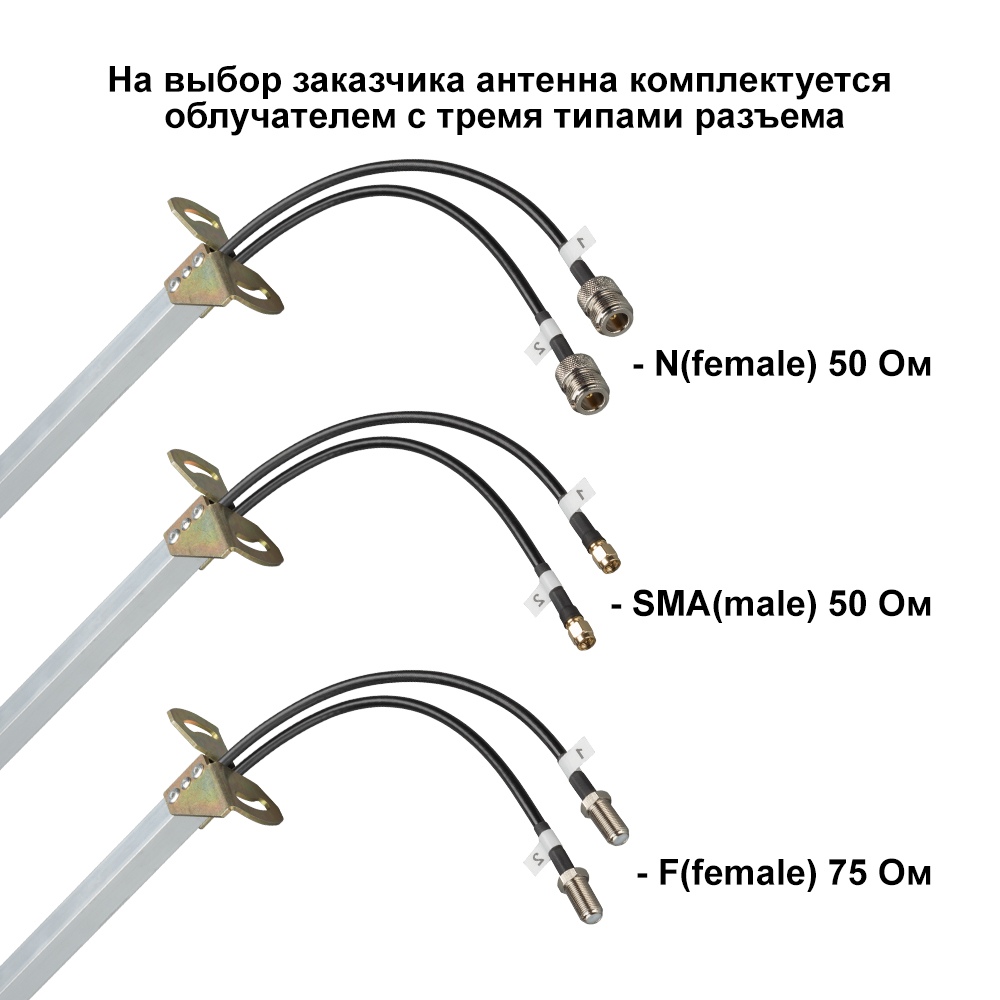

Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA(male), N(female), F(female) на выбор заказчика. Для подключения антенны к гермобоксу, например к KG-SMAx2, мы рекомендуем выбирать SMA(male) разъемы (указываются над ценой при заказе).

Преимущества антенны KNA21-700/2700:

  • широкий диапазон рабочих частот 700-2700 МГц
  • усиление 21 дБ
  • возможность менять поляризацию, не снимая облучателя
  • дальность работы до 25 км в прямой видимости
  • небольшой вес
  • отсутствие раскачки на ветру

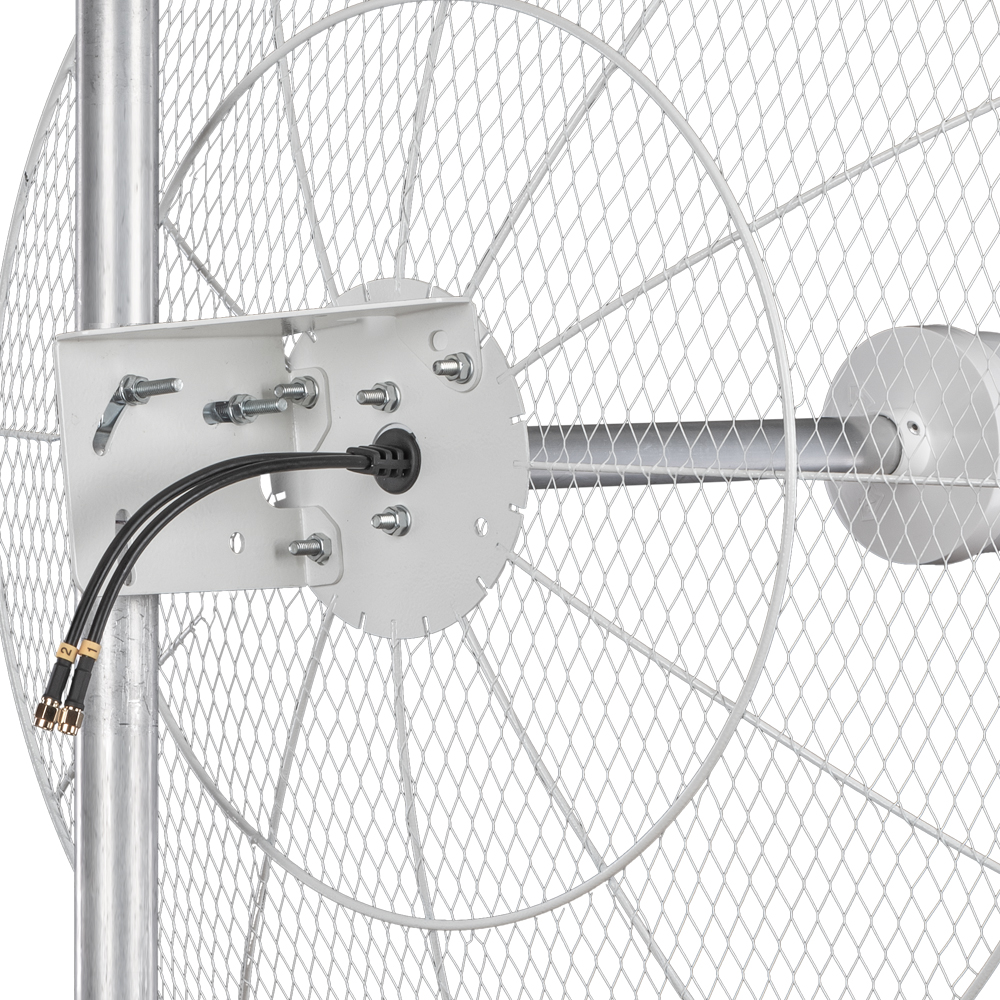

Конструкция антенны состоит из:

  • MIMO облучателя
  • Проволочного параболического прямо-фокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.

Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

Габариты (длина , ширина , высота ), мм
600  x   600  x   450

Антенны- характеристики :

Рабочий диапазон частот, МГц
700-2700
Усиление антенны, дБ
9,4 - 20,7
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
SMA-male
Допустимая ветровая нагрузка, м/с
25
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
20
Стандарт связи
Многодиапазонная
LTE 800, LTE 900
LTE 1800
LTE 2600
WiFi 2,4ГГц
UMTS 2100
Тип монтажа
на трубу
Тип исполнения
Параболическая

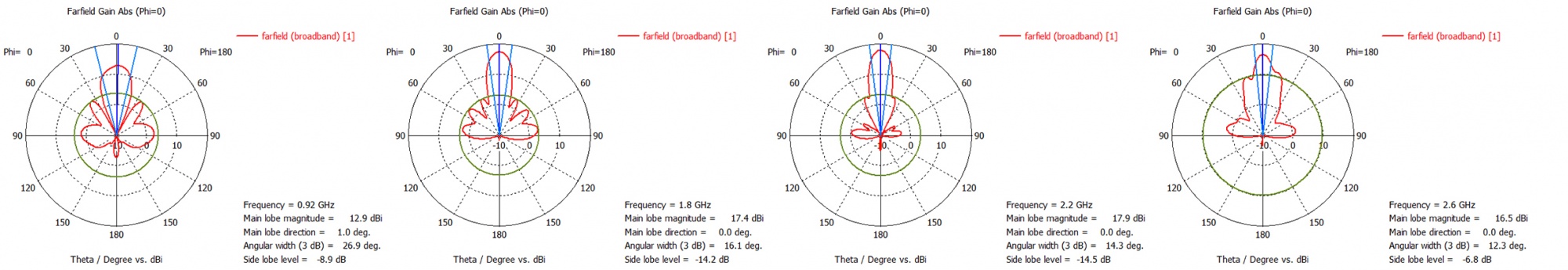

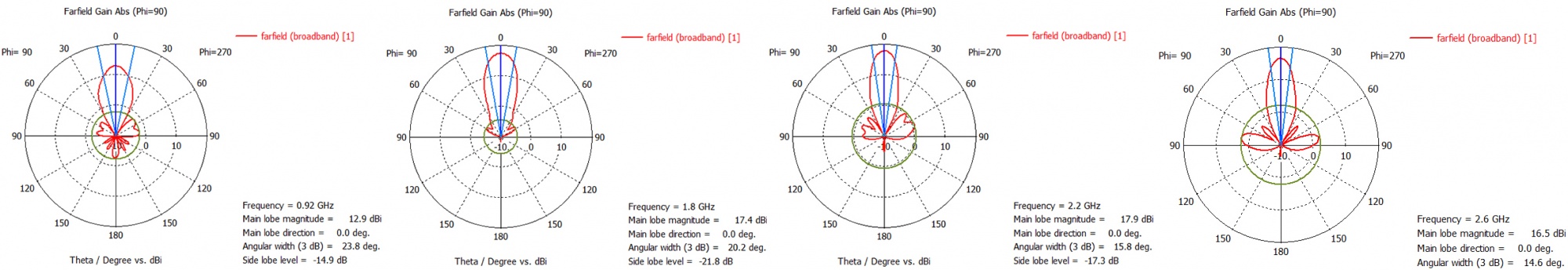

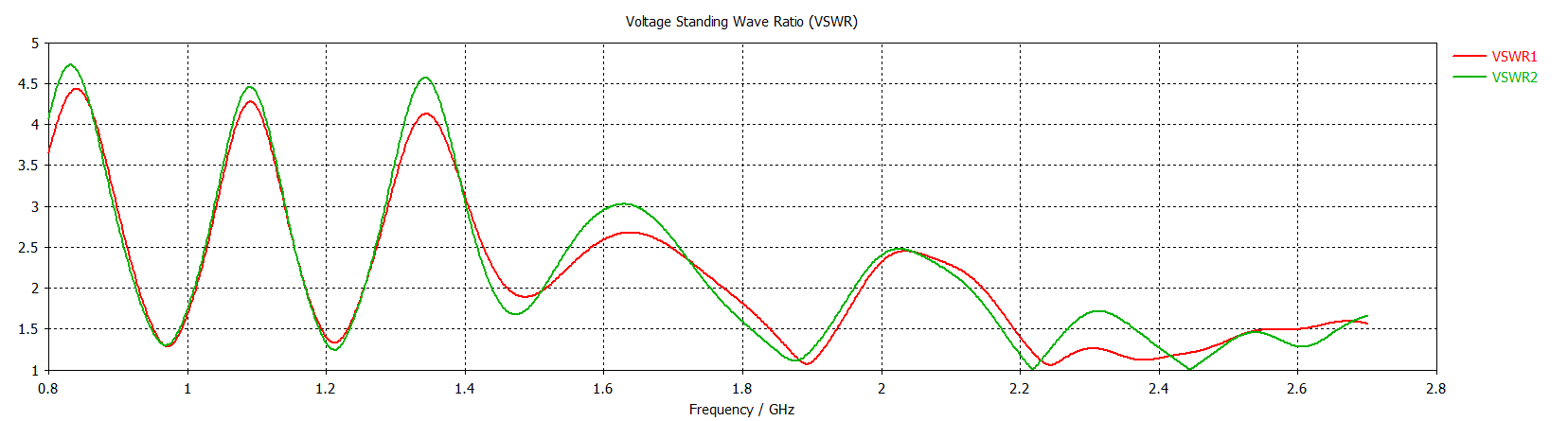

Графики КСВ, диаграммы направленности:

Диаграмма направленности 1800 МГц, Е-плоскость 1800 МГц E-плоскость - v.2.jpg
Диаграмма направленности 1800 МГц, Н-плоскость 1800 МГц H-плоскость - v.2.jpg
Диаграмма направленности 2100 МГц, Н-плоскость 2100 МГц H-плоскость - v.2.jpg
Диаграмма направленности 2100 МГц, Е-плоскость 2100 МГц E-плоскость - v.2.jpg
Диаграмма направленности 2600 МГц, Н-плоскость 2600 МГц H-плоскость - v.2.jpg
Диаграмма направленности 2600 МГц, Е-плоскость 2600 МГц E-плоскость - v.2.jpg
Коэффициент усиления Кус.png

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Облучатель MIMO 700-2700 МГц
Крепежный комплект
Параболический сетчатый рефлектор
