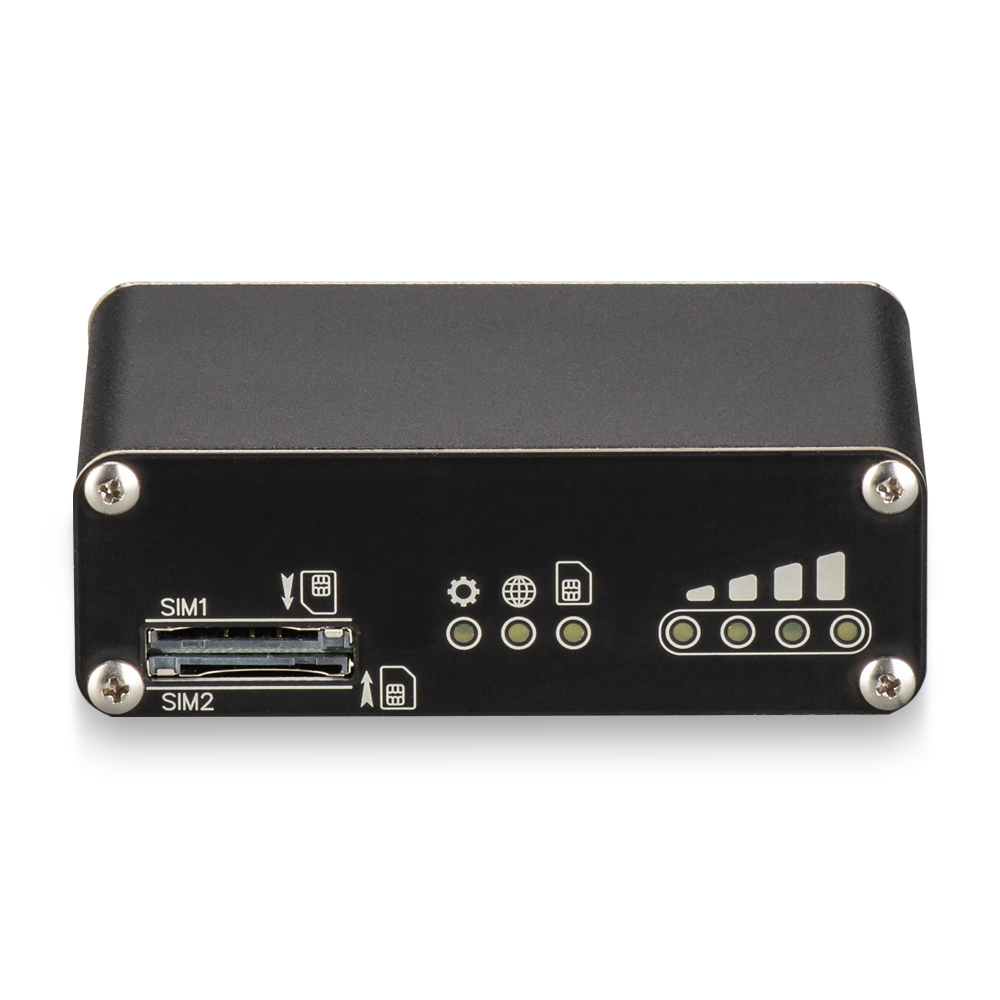

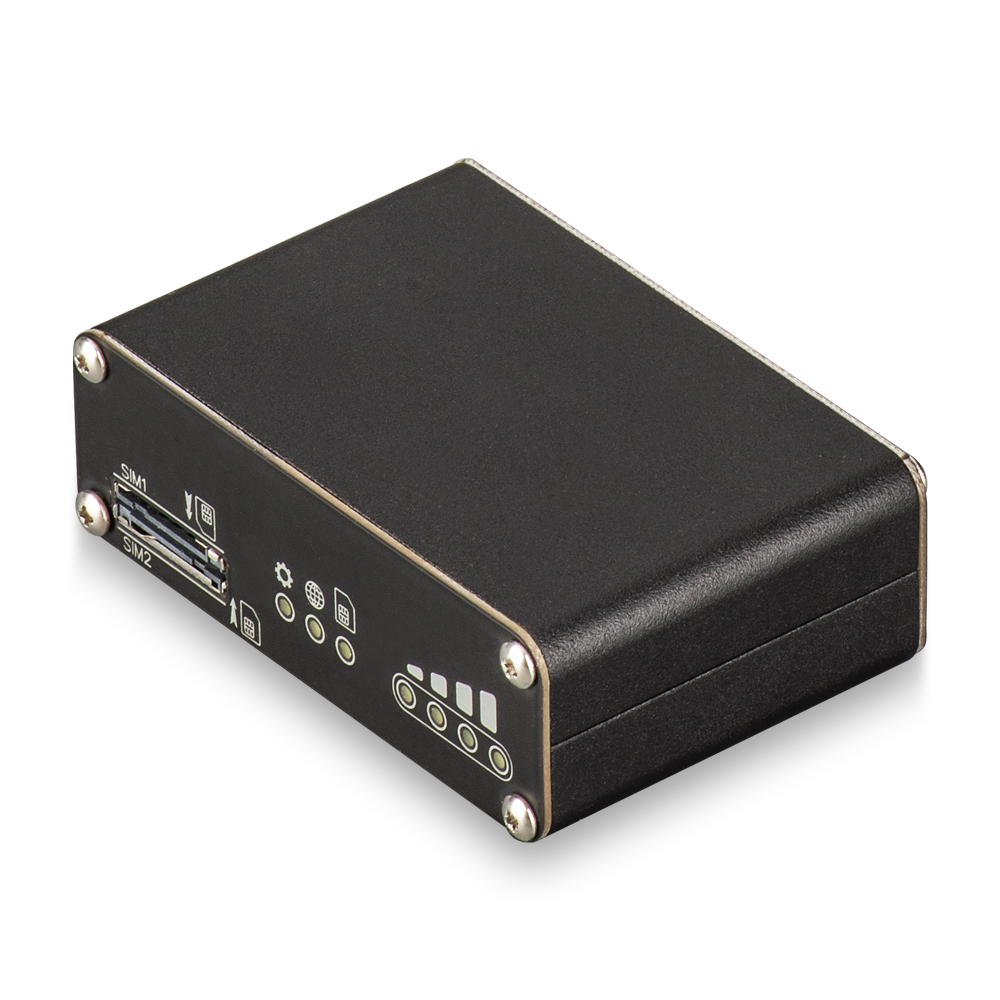

Роутер Kroks Rt-Ubx RSIM m6 с модемом LTE cat.6 и SIM-инжектором

Данный комплект - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты 4G (LTE1800, LTE 2100, LTE 2300, LTE 2600), 3G (UMTS2100) всех операторов сотовой связи. Герметичный корпус антенны обеспечивает надежное крепление роутера и его защиту от неблагоприятных погодных условий. Роутер оснащен высокоскоростным 4G LTE-A (Cat. 6), работающим в широком диапазоне частот.

ХАРАКТЕРИСТИКИ МОДЕМА

Категория модема- 4G LTE-A Cat.6

Поддержка диапазонов:
LTE-FDD: B1/B3/B5/B7/B8/B20/B28/B32
LTE-TDD: B38/B40/B41
WCDMA: B1/B3/

Скорость передачи данных:
LTE-FDD (Cat.6): Max 300Mbps(DL)/50Mbps(UL)
DC-HSPA+: Max 42Mbps(DL)/5.76Mbps(UL)
WCDMA: Max 384kbps(DL)/384kbps(UL)

Поддержка агрегации:
Внутри одного диапазона:
CA_1C,CA_3C,CA_5B,CA_7B,CA_7C,CA_8B,CA_38C,CA_40C,CA_41C
CA_1A-1A,CA_3A-3A,CA_5A-5A,CA_7A-7A,CA_40A-40A,CA_41A-41A
Между диапазонами CA:
CA_1A-3A,CA_1A-5A,CA_1A-7A,CA_1A-8A,CA_1A-20A,CA_1A-28A,CA_1A-38A,CA_1A-40A,CA_1A-41A,
CA_3A-5A,CA_3A-7A,CA_3A-8A,CA_3A-20A,CA_3A-28A,CA_3A-38A,CA_3A-40A,CA_3A-41A,
CA_5A-7A,CA_5A-38A,CA_5A-40A,CA_5A-41A,
CA_7A-8A,CA_7A-20A,CA_7A-28A,CA_7A-32A,
CA_8A-32A,CA_8A-38A,CA_8A-40A,CA_8A-41A,CA_20A-32A,
CA_20A-38A,CA_20A-40A,
CA_28A-32A,CA_28A-38A,CA_28A-40A,CA_28A-41A

Мощность передатчика:

WCDMA/HSPA 23+1/-3dBm，
LTE 23±2.7dBm

Технология LTE-Advanced, поддерживаемая модемом, предусматривает расширение полосы частот, агрегацию частотных диапазонов, расширенные возможности многоантентной передачи данных MIMO и значительное увеличение скорости передачи до 300 Мбит/с во входящем и до 50 Мбит/с в исходящем канале.

Внимание! Соединение через проводной LAN порт роутера ограничено скоростью 100 Мбит/с.

Использование технологии LTE-Advanced дает большое преимущество в районах, где много пользователей LTE, обеспечивая лучшую отзывчивость в условиях "плотного" эфира и более высокую эффективность для слабых сигналов.

ПОДДЕРЖКА WiFi

Мощность передатчика: 20 дБм (100 мВт)

• поддерживает WiFi на частотах 2,4ГГц
• скорость Wi-Fi 2,4 ГГц - 300 Мбит/с
• преднастроенная защита Wi-Fi
• типы шифрования WPA-PSK, WPA2-PSK, WPA2-Enterprise, WPA3-PSK, WPA3-Enterprise, OWE
• Multi-SSID и гостевая сеть
• контроль доступа по MAC-адресам

Работа с SIM-картами

Поддержка двух SIM-карт предусматривает возможность использования услуг двух операторов сотовой связи, а также возможность создания резервного канала. В случае неполадок с первой SIM-картой, вторая обеспечит бесперебойный доступ к сети Интернет.

Особенностью комплекта является наличие в его составе устройства удалённого подключения SIM-карт, которое позволяет подключить еще две SIM-карты через выносное устройство - SIM-инжектор,  расположенное внутри помещения. Это делает процесс установки и замены SIM-карты более удобным и быстрым. На корпус SIM-инжектора выведена светодиодная индикация, отображающая основные параметры работы устройства. На плате роутера размещены два слота под установку SIM-карт. Еще 2 SIM-карты могут быть установлены в SIM-инжектор. Таким образом, в случае неполадок с первой SIM-картой, вторая и последующие, обеспечат бесперебойный доступ к интернету. Следует отметить, что несмотря на удаленное расположение СИМ-инжектора, качество связи не ухудшается.

Операционная система

Устройство работает под управлением операционной системы OpenWRT, обеспечивающей распределение полосы пропускания (QoS), межсетевой экран, контроль доступа пользователей и многие другие возможности. Управление роутером осуществляется через  веб-интерфейс.

ВОЗМОЖНОСТИ И ПРОТОКОЛЫ

Поддержка в базовой версии ПО:

• IPoE, PPPoE, PPTP, L2TP, 802.1x
• контроль соединения Ping checker
• транзит PPPoE/PPTP/L2TP
• VLAN IEEE 802.1Q
• таблица маршрутов (DHCP/Ручная)
• DHCP (клиент/сервер)
• IPv6/IPV4 Dual Stack
• NAT
• L2TPv2
• ручное перенаправление портов
• межсетевой экран SPI с защитой от DoS-атак
• EOIP (Ethernet-over-IP)
• клиент PPTP
• клиент L2TP over IPSec
• клиент SSTP
• Wireguard
• IP-IP, GRE
• HTTPS-защита доступа
• родительский контроль

Поддержка в расширенной версии ПО(требуется установка и настройка пакетов):

• сервер PPTP
• сервер L2TP over IPSec
• клиент/сервер OpenVPN
• клиент/сервер IPSec VPN
• Policy routing
• IGMP
• UDP to HTTP proxy
• Multi-WAN
• Policy routing
• резервирование интернет-подключения
• статистика трафика по клиентам
• ограничение скорости по клиентам
• UPnP
• L2TPv3
• клиент Dynamic DNS
• интернет-фильтр Яндекс.DNS

Преимущества антенны со встроенным роутером и с СИМ-инжектором:

• нет СВЧ-сборок, переходников, коннекторов, на которых происходят потери сигнала и, соответственно, падение скорости интернета;
• удобство замены и установки SIM-карт;
• возможность использования до четырёх SIM-карт с SIM-инжектором и создание резервного канала для бесперебойной связи;
• поддерживает все существующие в России стандарты  4G (LTE FDD, LTE TDD), 3G (UMTS/WSDMA);
• питание как от блока питания, так и по PoE-технологии;
• Подача питания через порт LAN2 по POE
• длина кабеля от внешнего роутера до внутренней WiFi точки доступа или компьютера составляет до 50 м;
• поддержка технологии MIMO: прирост скорости до 100%, актуально для удаленного видеонаблюдения и больших скоростей передачи данных;
• стабильность работы при температурах от -40 до +50 градусов;
• есть возможность принудительного выбора частоты сотовой связи и канала. Используется в случаях, когда на более высокой частоте связь хуже;
• простота настройки - вставить SIM-карту, соединить проводом и включить в розетку. Модем уже настроен и не требует дополнительных настроек операторов.
• установка на улице, для лучшего приема сигнала.

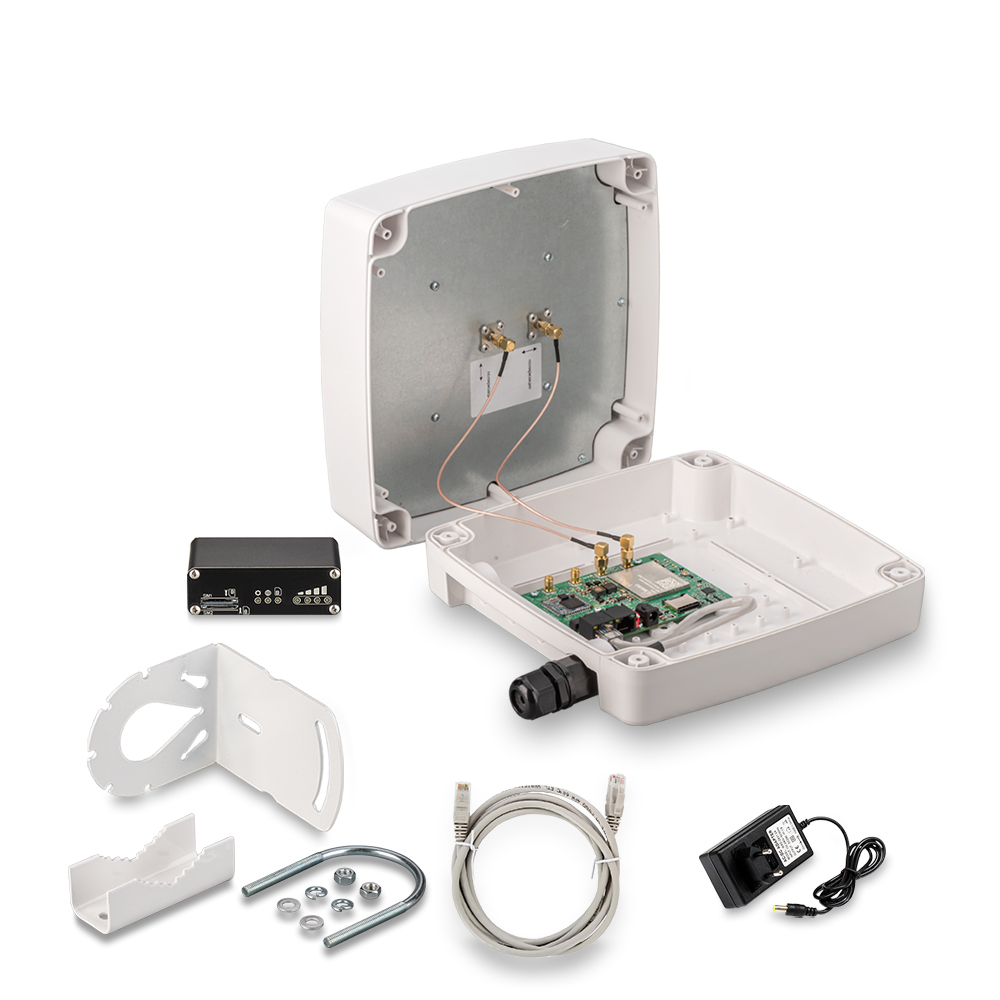

В комплект входит:

1. Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе;
2. 4G роутер со встроенным модемом LTE-A Cat. 6;
3. 2 пигтейла SMA (male) - SMA (male) для подключения антенны к модему;
4. SIM-инжектор KROKS с поддержкой 2 SIM-карт;

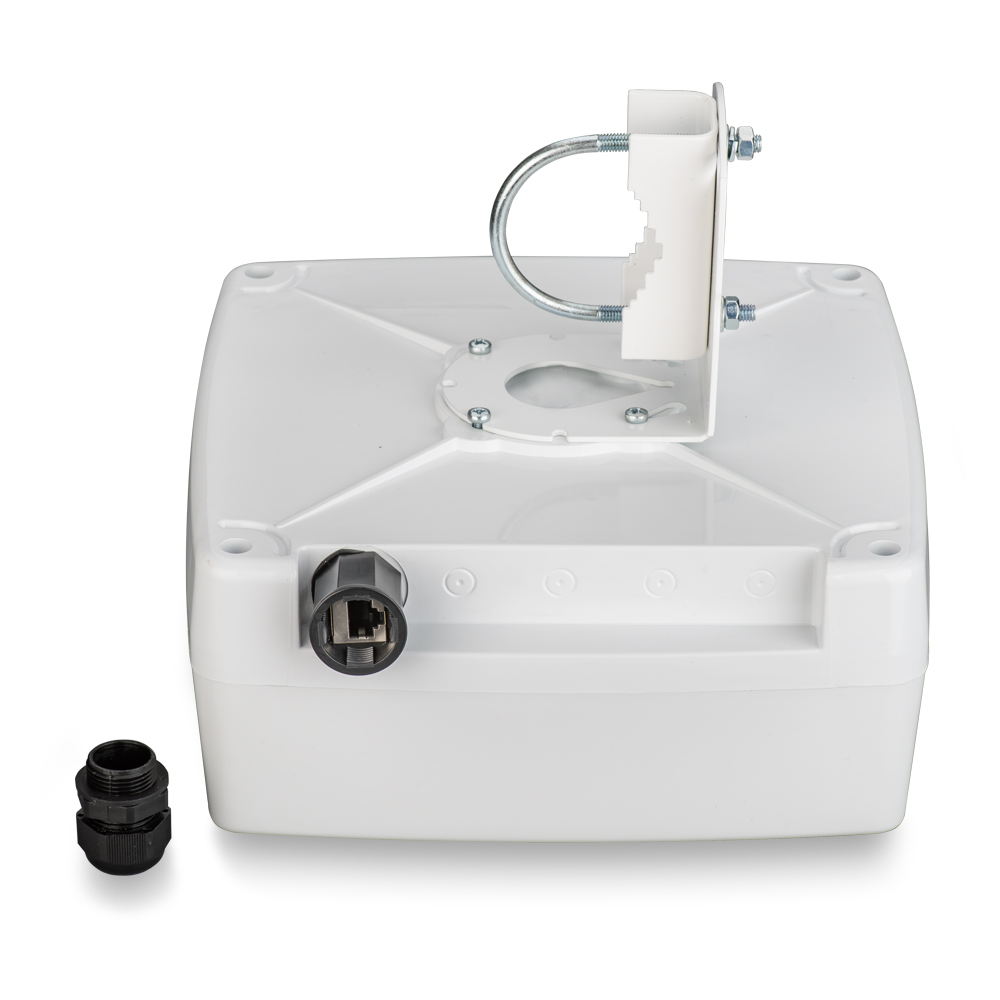

5. Кронштейн и комплект метизов.

Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.

Этапы монтажа:

• снять заднюю крышку антенны, являющуюся гермобоксом;

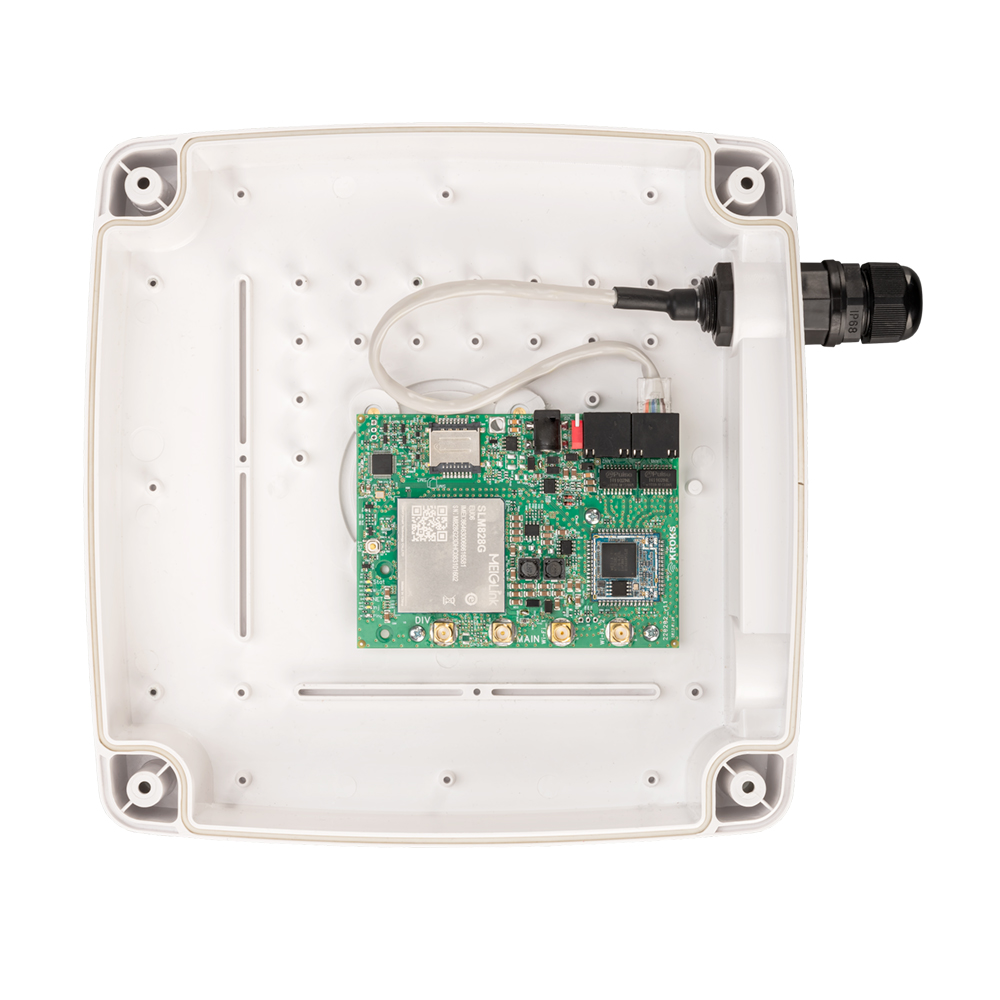

• вставить SIM-карты в держатель на плате роутера, если желаете создать резервные каналы связи;

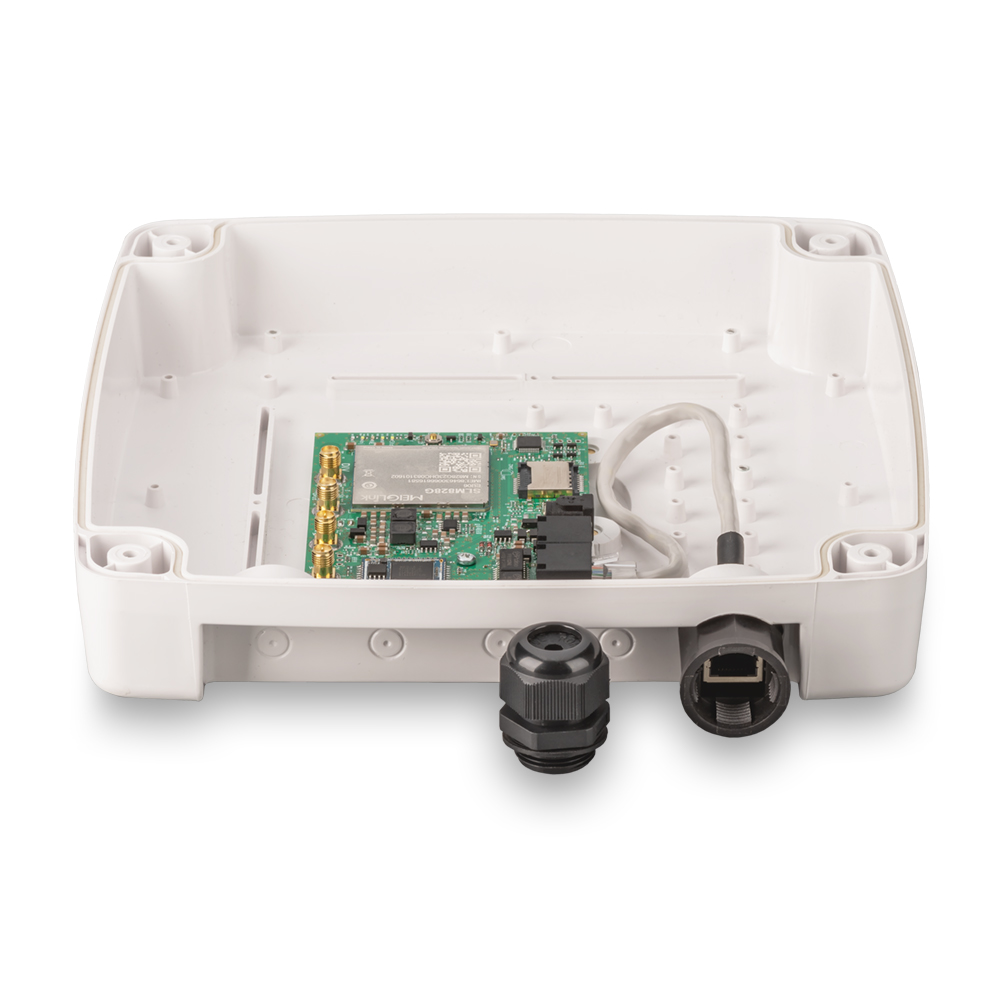

• подключить кабель гермоввода к порту LAN1 роутера;
• установить заднюю крышку на антенну;
• собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну;
• установить мачту или кронштейн для крепления антенны (рекомендуем устанавливать антенну как можно выше для обеспечения прямой видимости на базовую станцию оператора);

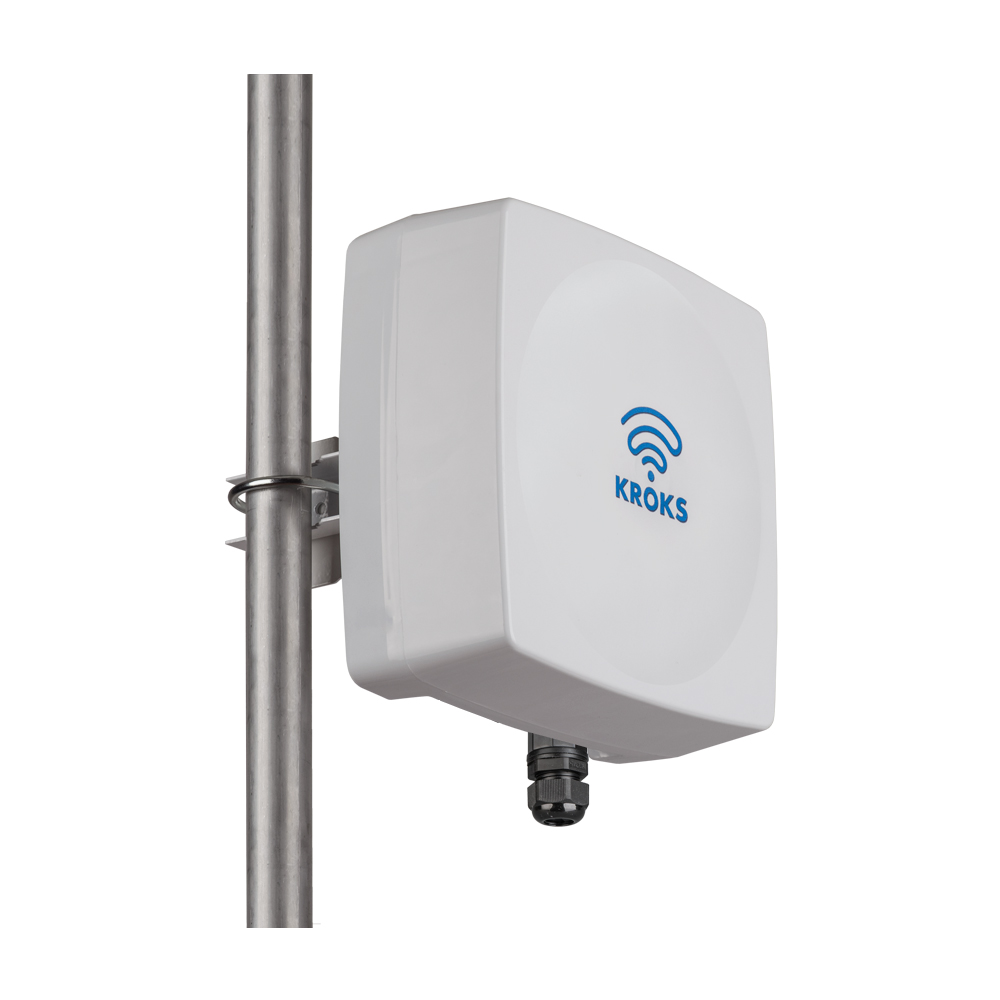

• закрепить антенну на кронштейне (антенна должна располагаться не менее 30 см от других антенн);
• соединить антенну и SIM-инжектор, расположенный в помещении, при помощи витой пары;
• вставить SIM-карту в SIM-инжектор;
• обеспечить питание через PoE или блок питания.

Основные характеристики антенны:

Основные характеристики роутера:

• Процессор MIPS MTK7628 580 МГц;
• Память ОЗУ 64 MB;
• Память ПЗУ 16 MB;
• Ethernet 10/100 Мбит/c;
• Мощность передатчика 20 dBm (100 mW);
• Wi-Fi 802.11 b/g/n;
• Питание Passive PoE 24 В или DC разъем 12-24В, 15 Вт;
• Диапазон рабочих температур от -40 до +50^оС.


  ПИТАНИЕ

  Роутер поддерживает два варианта питания:

  • по технологии Passive PoE напряжением 24В через порт LAN1 (4,5 пара "+", 7,8 пара "-")
  • через DC разъем постоянным током напряжением 12-24В
