Техническая документация:

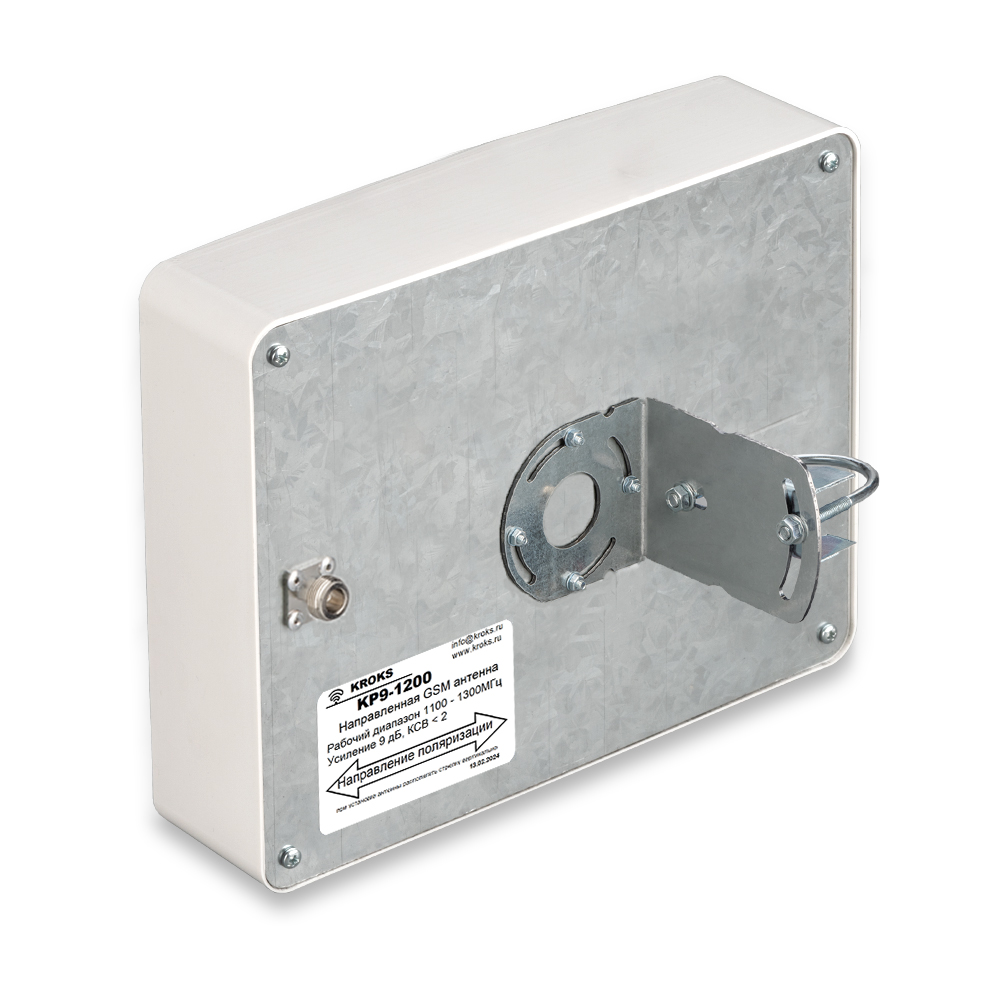

Антенна KP9-1200 используется для передачи видеосигнала от беспроводных видеокамер на большие расстояния, а также от различных видеопередатчиков, работающих в диапазоне частот 1100-1300 МГц. Также антенна KP9-1200 может использоваться в любых других приёмопередающих системах диапазона 1100-1300 МГц.

Антенна KP9-1200 выполнена в герметичном корпусе, поэтому она устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации вертикальное. Антенна предназначена для установки на мачту или на Г-образный кронштейн на стену.

Габариты (длина , ширина , высота ), мм
160  x   200  x   155

Антенны- характеристики :

Рабочий диапазон частот, МГц
1050-1400
Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
1200
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

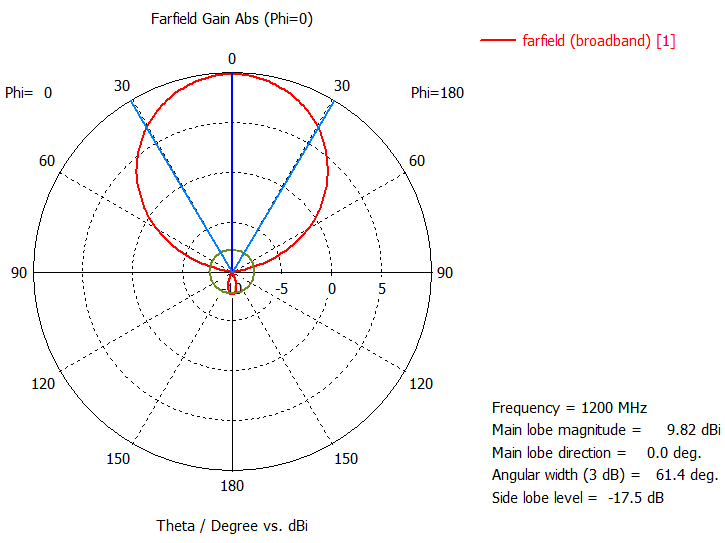

Диаграмма направленности в вертикальной плоскости E1200.jpg

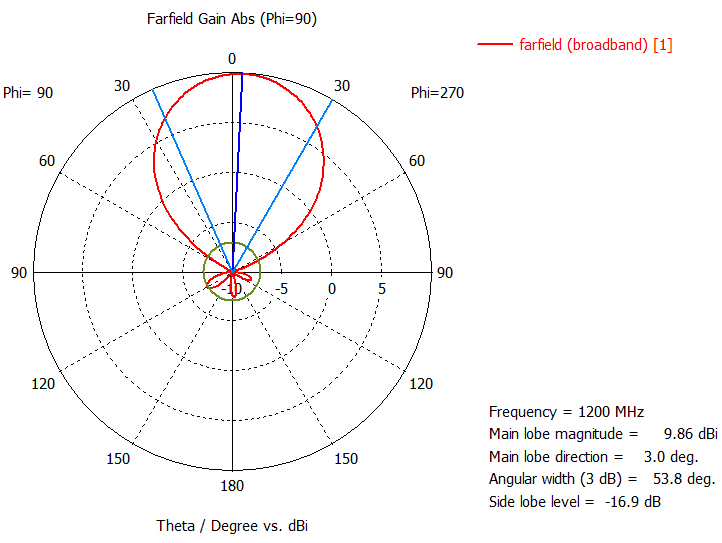

Диаграмма направленности в горизонтальной плоскости H1200.jpg

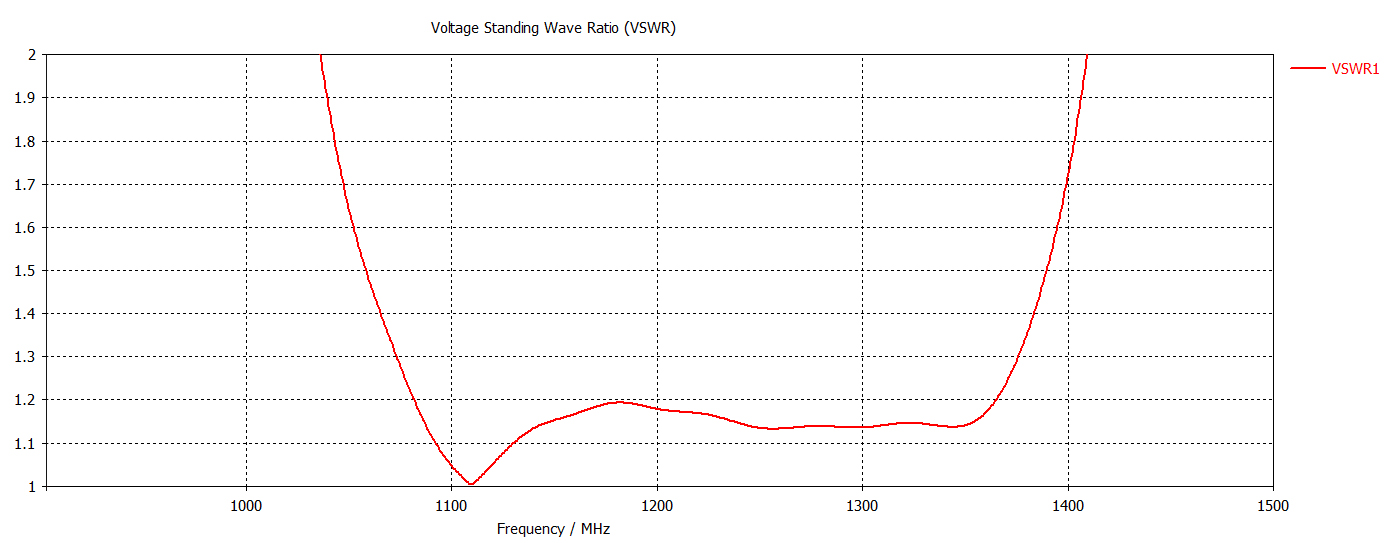

График изменения коэффициента стоячей волны в рабочем диапазоне частот КСВн.jpg

Комплектация:

Упаковка
Антенна
