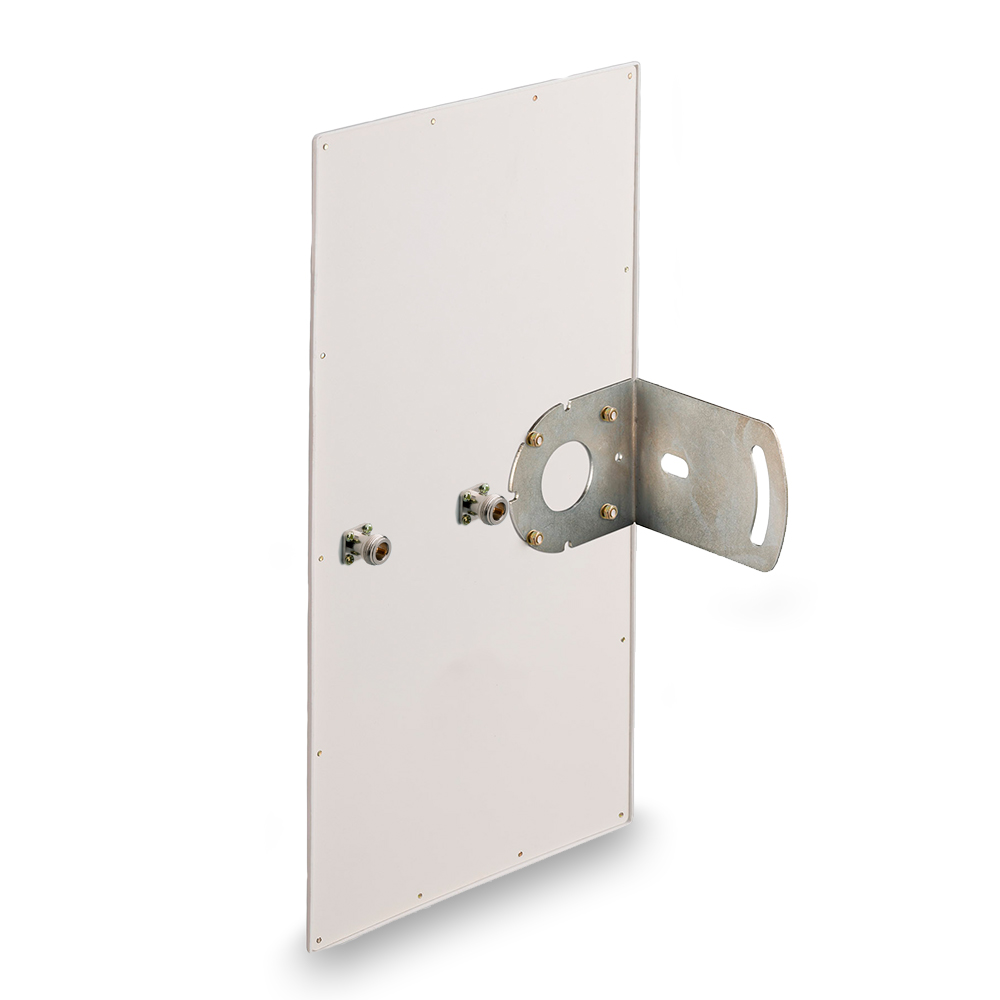

Секторная антенна KAS20–6100 используется в сетях WiFi 6000 МГц.

Антенна KAS20–6100 является антенной решеткой со слабо коррелированными антенными элементами, что достигается благодаря использованию технологии поляризационного разнесения сигналов. При использовании антенны KAS20–6100 можно достичь как увеличения скорости передачи информации, так и повышения надежности системы беспроводной передачи данных.

Преимущество антенны в том, что она имеет независимые антенные элементы на каждую поляризацию, это позволяет достичь максимальной скорости при работе в стандарте MIMO.

Кроссполяризационная развязка для стандарта MIMO должна превосходить 22-24 Дб. Антенна KAS20–6100 имеет кроссполяризациооную развязку более 30 Дб, что позволяет использовать все возможности стандарта MIMO, даже в условиях низкого уровня сигнала.

Антенна KAS20–6100 состоит из двух антенных элементов, поляризационное разнесение которых составляет 90°. Каждый антенный элемент работает как на прием, так и на передачу сигнала.

Корпус WiFi антенны выполнен из высококачественного АБС(ABS)-пластика, который устойчив к УФ излучению, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обеспечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям. Антенна устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Гарантия на антенну 2 года с момента покупки.

Антенна предназначена для установки на мачту или на стену с кронштейном КН-200.

Габариты (длина , ширина , высота ), мм
400  x   220  x   35

Антенны- характеристики :

Рабочий диапазон частот, МГц
6000-6200
Усиление антенны, дБ
20
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Кроссполяризационная развязка не менее, дБ
25
Стандарт связи
WiFi 6ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

КСВН в горизонтальной плоскости КСВ_горизонталь-KAS19-6100.jpg
КСВН в вертикальной плоскости КСВ_вертикаль-KAS19-6100.jpg
Диаграмма направленности в горизонтальной поляризации ДН_1-KAS19-6100.jpg
Диаграмма направленности в вертикальной поляризации ДН_2-KAS19-6100.jpg

Комплектация:

Паспорт антенны
Угловая скоба
Хомут для крепления к трубе
Упаковка
Антенна KAS20-6100
