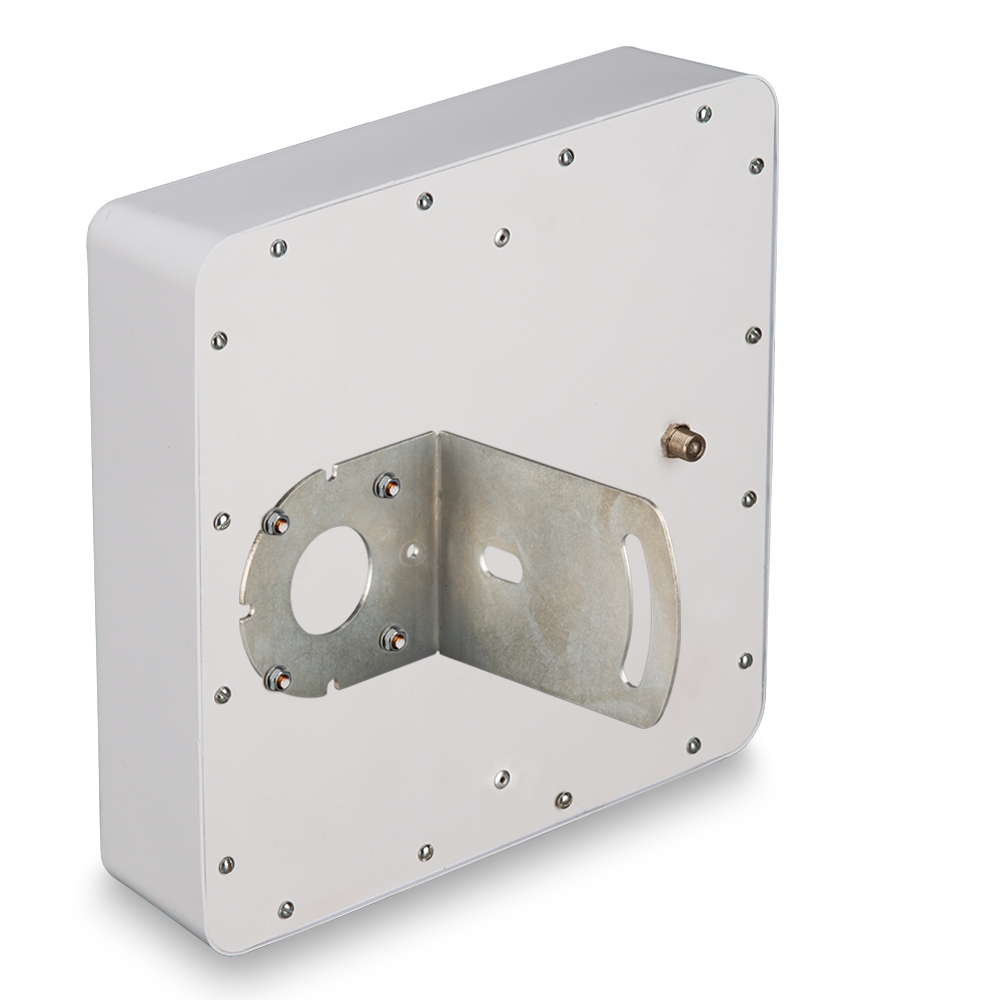

Активная телевизионная антенна KROKS TV-30 Plus с интегрированным усилителем предназначена для приема телевизионных вещательных программ цифрового (DVB-T и DVB-T2) и аналогового (ДМВ) телевидения.

Антенна используется для приема и усиления телевизионного сигнала в значительном удалении (до 30 км) от телевышки или ретрансляторов, например в загородном доме, на даче или на местности со сложным рельефом. Применение активной антенны KROKS TV-30 Plus позволяет добиться усиления сигнала до 30 дБи во всем рабочем диапазоне частот антенны (470-860 МГц).

Напряжение питания усилителя антенны 5 В. Питание усилителя антенны осуществляется либо от цифровой ТВ-приставки, либо от цифрового DVB-T2 телевизора (при поддержке телевизором данной функции) по антенному кабелю. Если ваш цифровой DVB-T2 телевизор не поддерживает функцию питания усилителя антенны, то для питания усилителя антенны необходимо отдельно приобрести USB инжектор питания активных антенн.

Антенна легко монтируется на мачту или на стену. Для монтажа на стену, необходимо дополнительно приобрести стеновой кронштейн КН-200. Корпус антенны выполнен из прочного пластика не подверженного влиянию перепада температур, ультрафиолетовых лучей и атмосферных осадков. Антенна может размещаться как снаружи, так и внутри помещения. Подключение антенны к пользовательскому оборудованию (к цифровому DVB-T2 телевизору, цифровой ТВ-приставке) производится через коаксиальный антенный кабель со стандартным телевизионным F-разъемом.

Достоинства антенны:

  • Универсальность применения. Антенна работает как с аналоговым сигналом (в диапазоне ДМВ) так и с цифровым (стандартов DVB-T и DVB-T2).
  • Высокий коэффициент усиления антенны (30 дБи) позволяет принимать телевизионный сигнал на значительном удалении от телевышки или ретранслятора.
  • Питание усилителя антенны осуществляется от цифровой ТВ-приставки или от DVB-T2 телевизора по антенному кабелю. Напряжение питания усилителя 5 В.
  • Малые габариты и масса.
  • Классический дизайн - антенна не выделяется на фасаде здания и не привлекает вандалов.
  • Доступная цена.

Габариты (длина , ширина , высота ), мм
250  x   250  x   100

Антенны- характеристики :

Рабочий диапазон частот, МГц
470-860
Усиление антенны, дБ
30
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Входное сопротивление, Ом
75
Максимальная подводимая мощность, Вт
10
Разъём
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-40 ... +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
DVB-T/DVB-T2
Тип монтажа
на трубу
Тип исполнения
Панельная

Графики КСВ, диаграммы направленности:

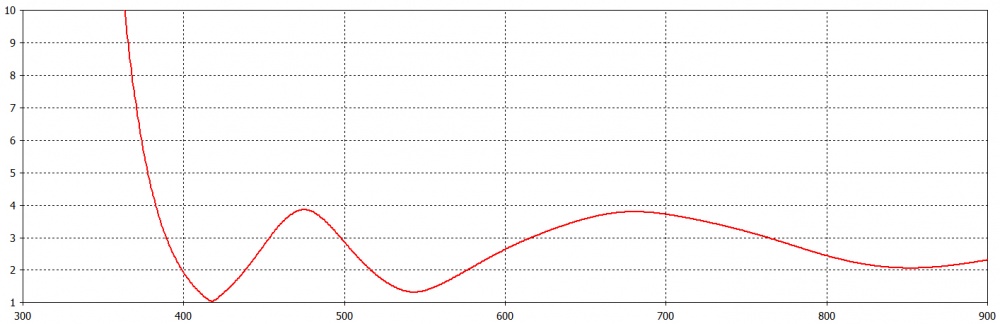

КСВН КСВН.jpg

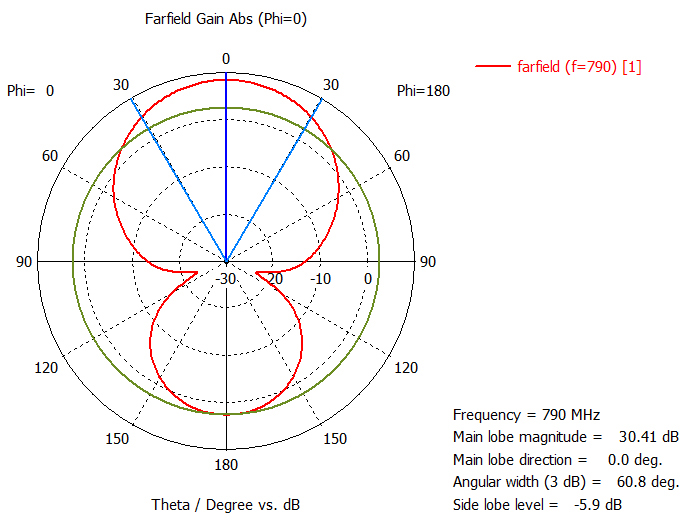

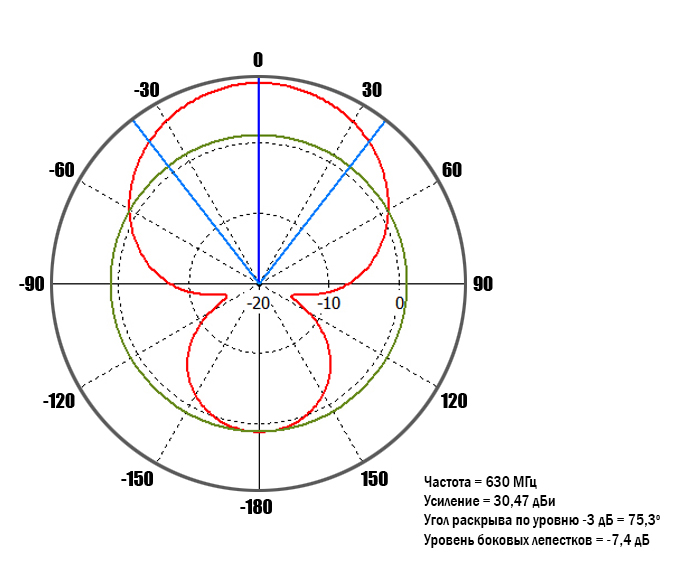

Диаграмма направленности в вертикальной плоскости ДН_630_0.jpg

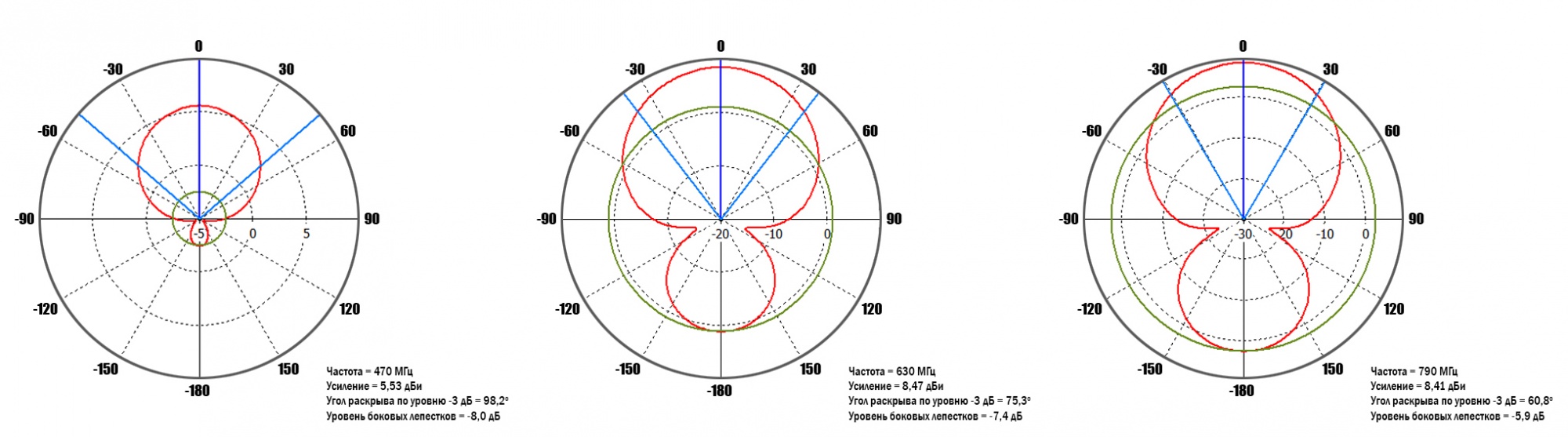

Диаграммы направленности в вертикальной плоскости 470 МГц - 790 МГц Диаграммы направленности вертикальная плоскость.jpg

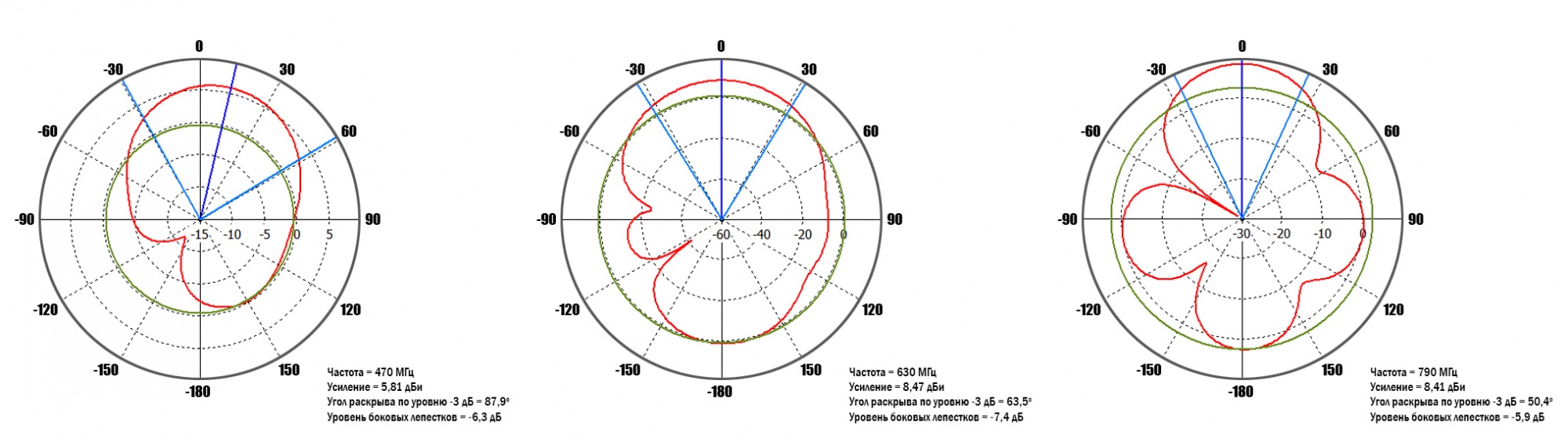

Диаграммы направленности в горизонтальной плоскости 470 МГц - 790 МГц Диаграммы направленности горизонтальная плоскость.jpg

Комплектация:

Упаковка
Руководство по эксплуатации (паспорт)
Антенна KROKS TV-30 Plus
Кронштейн угловой
Хомут с метизами для крепления на мачту
