ARINST ArSiG-S портативный генератор синусоидального сигнала
Распечатать
Диапазон частот 1-6200 МГц
Регулировка мощности выходного сигнала
Малошумящий термокомпенсированный генератор 26 МГц с высокой стабильностью ±0.5 ppm
Импульсная модуляция сигнала
Вывод сигнала в режиме развёртки
Память на 50 элементов развёртки в каждом списке
Память на 10 пользовательских настроек
Управление внешним триггером
Применение внешнего источника опорной частоты
Корректировка частоты выходного сигнала
Смещение значения уровня выходного сигнала
Встроенный аккумулятор на 5000 мАч
Товар добавлен в корзину
Портативный генератор ARINST ArSiG-S предназначен для формирования высокочастотных сигналов в диапазоне 1-6200 МГц. Прибор способен осуществлять развёртку выходного сигнала, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве опорного.
Генератор ARINST ArSiG-S является генератором синусоидальных колебаний во всем диапазоне рабочих частот.
Генератор ARINST ArSiG-S выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

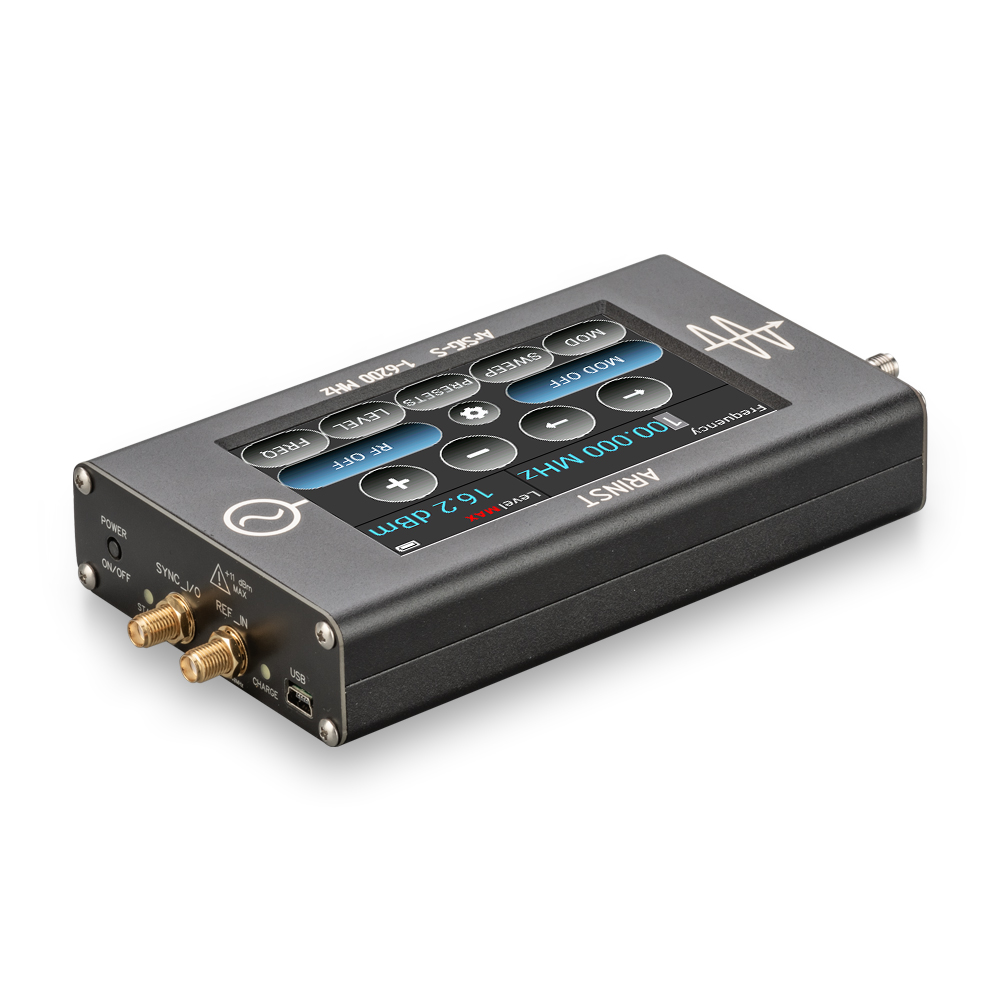

Прибор имеет 4" цветной резистивный экран для удобства настройки и управления прибором.

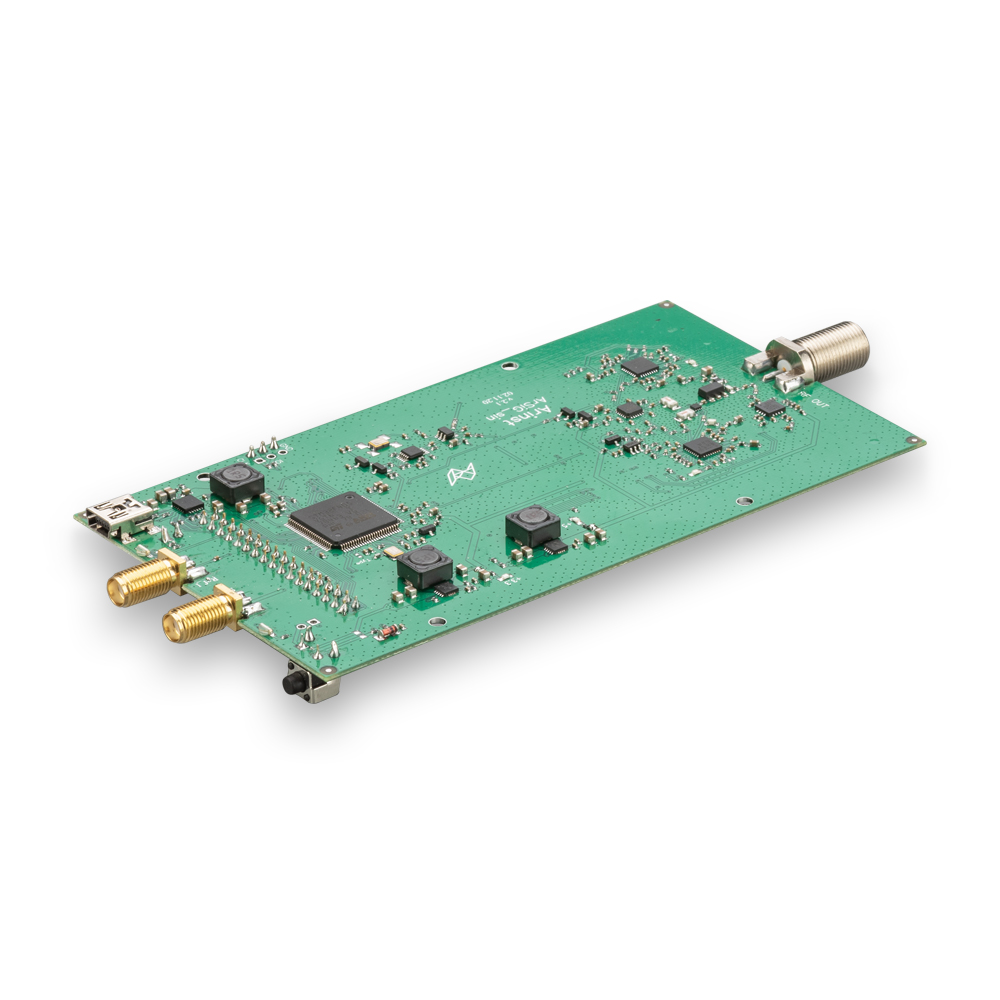

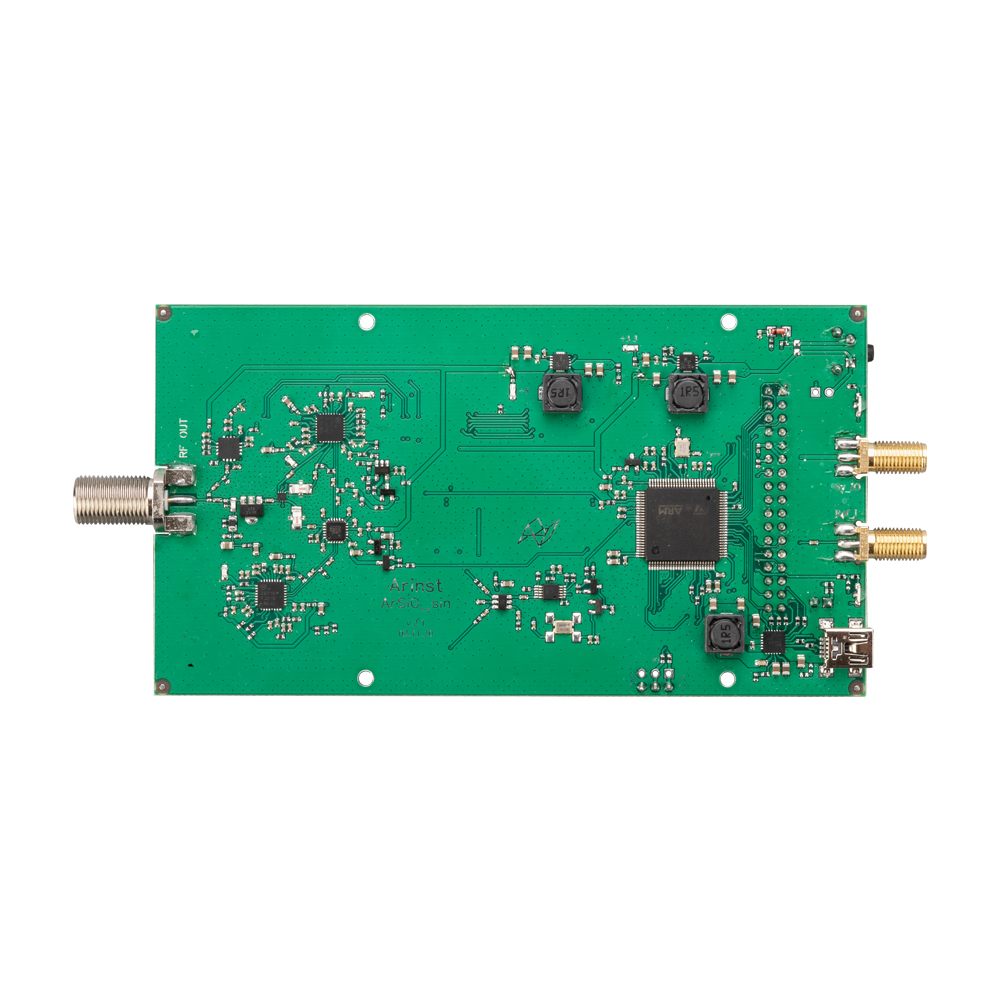

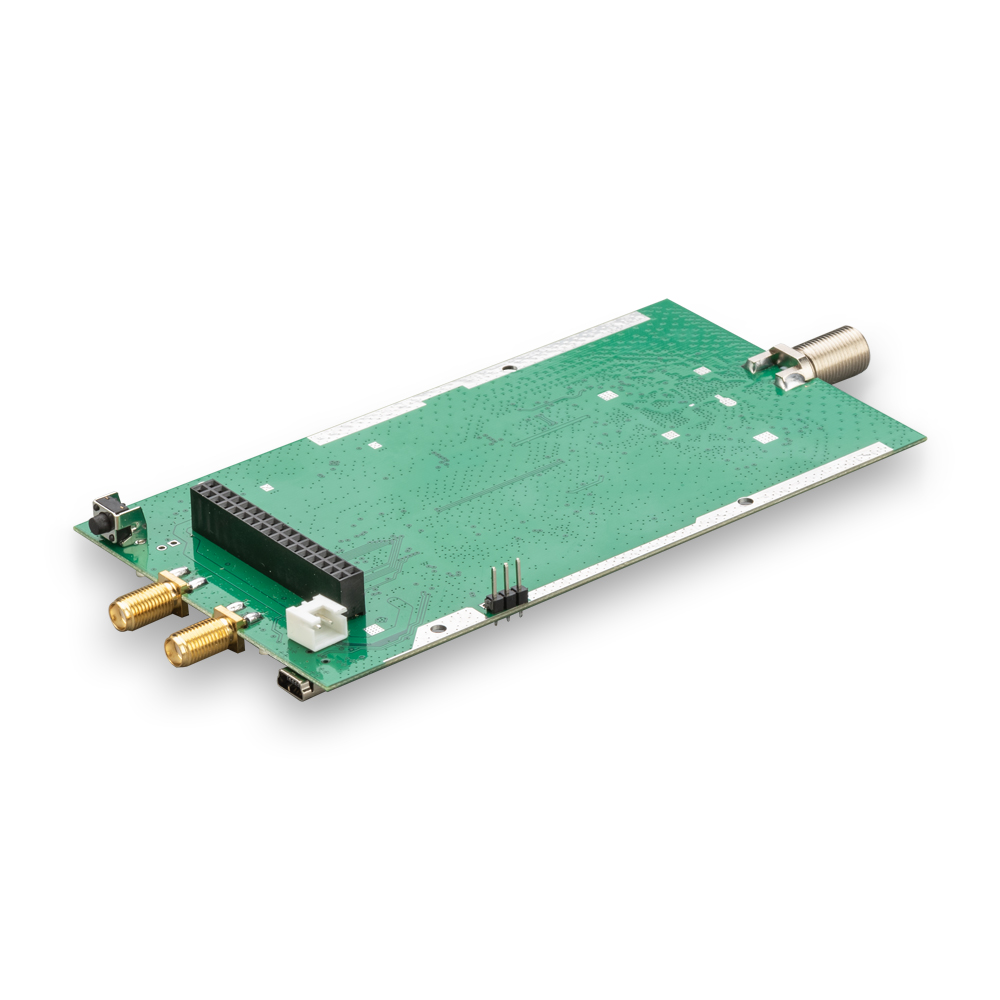

Разъёмы и интерфейсы:

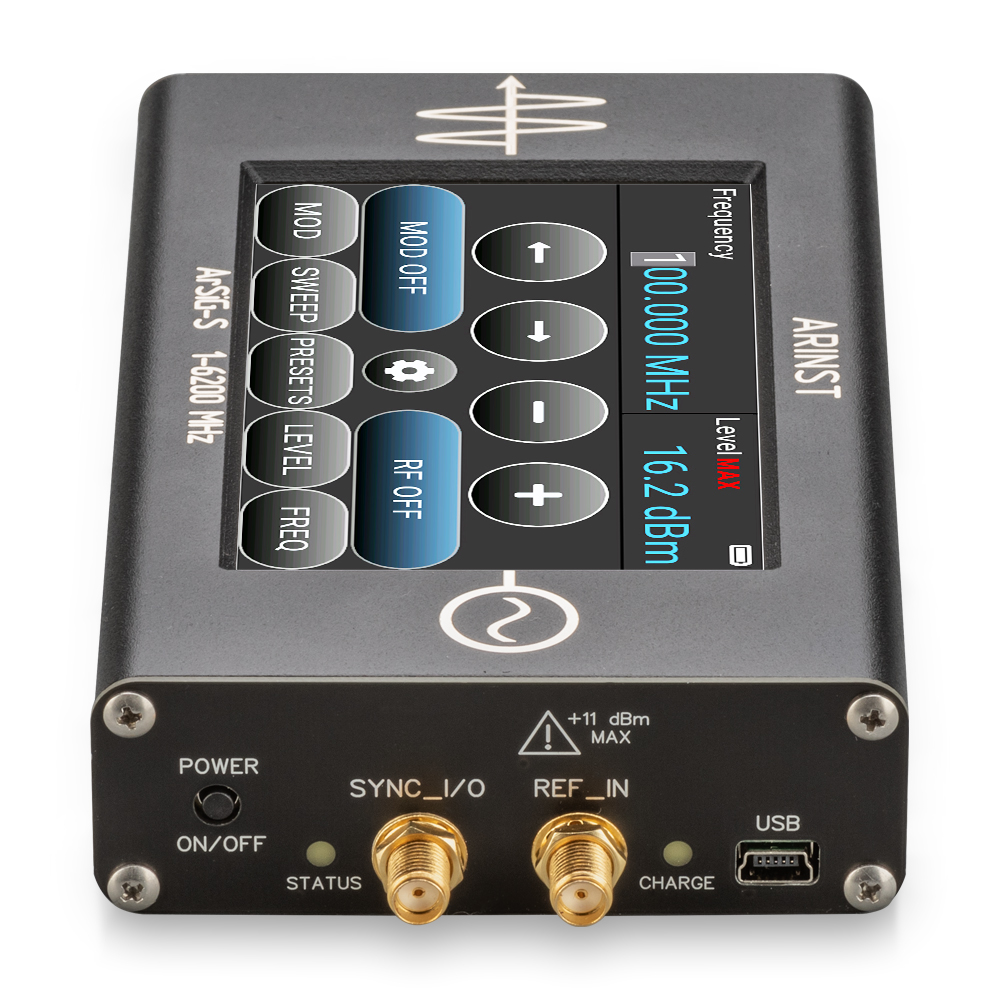

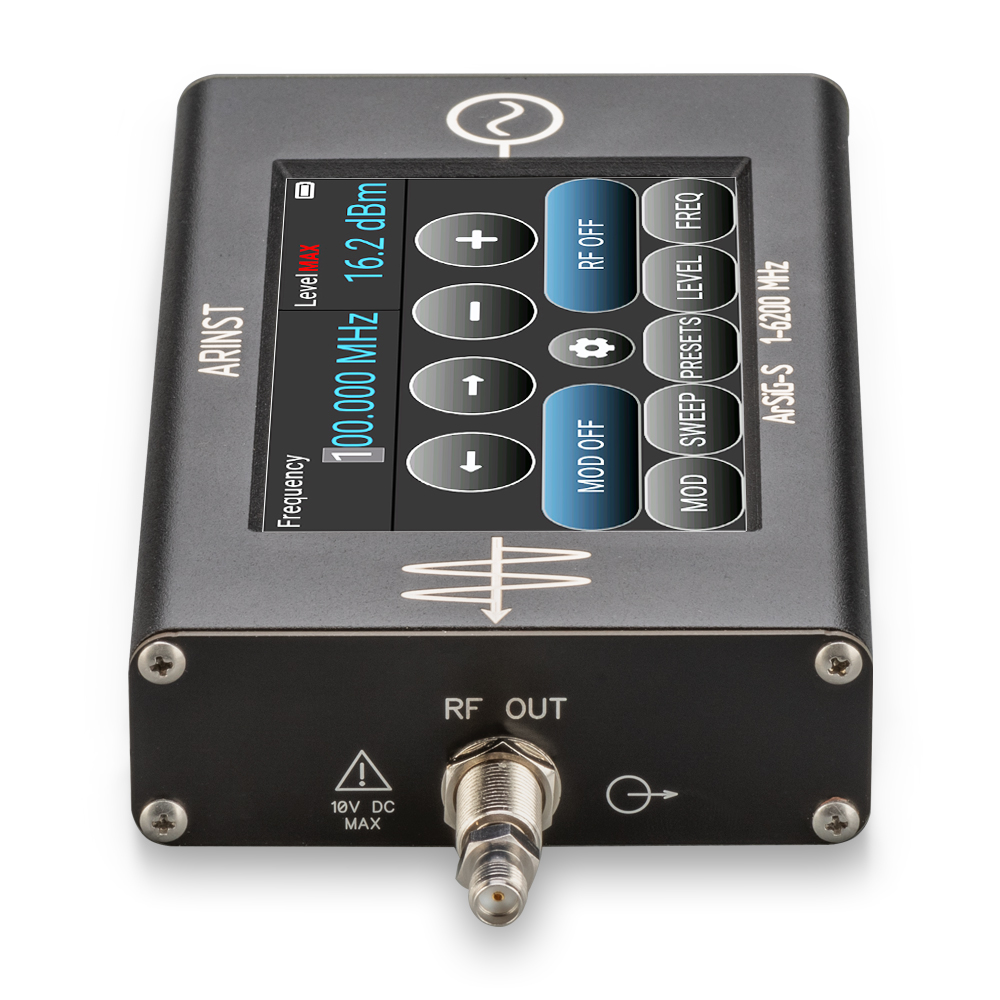

- Антенные разъёмы - 1 шт. F(female) и 2 шт. SMA(female);
- Порт для зарядки устройства и передачи данных - Mini-USB;
- Мультифункциональная кнопка - включение/выключение, вызов меню.
Преимущества портативного генератора ARINST ArSiG-S:
- широкий диапазон рабочих частот: от 1 до 6200 МГц;
- малошумящий термокомпенсированный генератор 26 МГц с высокой стабильностью ±0.5 ppm;
- регулировка уровня выходной мощности глубиной свыше 30 дБ без использования внешних аттенюаторов;
- цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;
- простой и понятный экранный интерфейс прибора;
- импульсная модуляция выходного сигнала;
- вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
- память на 50 элементов развёртки в каждом списке;
- возможность управления внешним триггером для синхронизации измерений с другими приборами;
- возможность использования внешнего и внутреннего опорного сигнала;
- сохранение 10 пользовательских предустановок;
- возможность корректировки частоты выходного сигнала в соответствии с частотой эталонного прибора;
- смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;
- 40 тем оформления экранного интерфейса для индивидуальной настройки;
- функция выключения экрана для экономии заряда аккумулятора;
- малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм;
- интеллектуальная система определения максимального тока зарядки в зависимости от источника питания;
- встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 4,5 часов автономной работы прибора.
| Технические характеристики ARINST ArSiG-S | ||
| Диапазон рабочих частот | 1-6200 МГц | |
| Погрешность уровня выходной мощности1 | ±1 дБ | |
| Разрешение по частоте | 3 кГц | |
| Шаг установки уровня выходной мощности | 0,1 дБ | |
| Фазовый шум на частоте 1 ГГц (при отстройке 100 кГц) | -95,2 дБн/Гц | |
| Номинальный уровень выходной мощности | +10 дБм | |
| Минимальный уровень выходной мощности | 1-3000 МГц | -20 дБм |
| 3000-5500 МГц | -10 дБм | |
| 5500-6200 МГц | -20 дБм | |
| Выходное сопротивление | 50 Ом | |
| Максимальное постоянное напряжение на входе | +25 В | |
| Максимальная мощность входного сигнала | +10 дБм | |
| Число запоминаемых пользовательских настроек | 10 | |
| Число запоминаемых элементов развёртки в каждом списке | 50 | |
| Рабочий диапазон температур | 0 ... +40оС | |
| Диагональ экрана | 4" | |
| Тип экрана | сенсорный, резистивный | |
| Разрешение экрана | 800×480 | |
| Тип разъёма выходного порта | SMA female | |
| Внешний источник опорного сигнала | ||
| Тип разъёма | SMA female | |
| Диапазон входных частот | 10-40 МГц | |
| Уровень входного сигнала | максимальный | +13 дБм |
| рекомендуемый | +5 ... +10 дБм | |
| Входное сопротивление | 50 Ом | |
| Внешний триггер | ||
| Тип разъёма | SMA female | |
| Максимальное входное напряжение | +3,3 В | |
| Энергопотребление и габариты | ||
| Напряжение питания | 5 В | |
| Потребляемая мощность | 3,7 Вт | |
| Максимальный потребляемый ток | при зарядке аккумулятора2 | ≤2 А |
| при работе от USB с зарядкой аккумулятора3 | ≤2 А | |
| Ёмкость аккумулятора | 5000 мАч | |
| Время непрерывной работы от аккумулятора4 | 4,5 ч | |
| Время заряда аккумулятора | 3,5 ч | |
| Габаритные размеры (Д×Ш×В) | 150×81×27 мм | |
| Масса | 0,4 кг | |
1 После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.
2 При подключении прибора к зарядному устройству с выходным током не менее 3А.
3 Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.
4 При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.
График максимального уровня выходной мощности генератора
Широкополосные паразитные спектральные составляющие
| Частота, МГц | дБн |
| 1-100 | < -75 |
| 100-3000 | < -72 |
| 3000-6200 | < -60 |
Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)
| Частота, МГц | дБн |
| 1 | -25 |
| 5 | -35 |
| 10 | -36 |
| 50 | -36 |
| 100 | -36 |
| 500 | -34 |
| 1000 | -24 |
| 2000 | -16 |
| 3000 | -21 |
| 4000 | -31 |
| 5000 | -36 |
| 6000 | -40 |
| 6200 | -50 |
Фазовый шум
| Частота, МГц | Отстройка от несущей | |||
| 1 кГц | 10 кГц | 100 кГц | 1 МГц | |
| Фазовый шум, дБн/Гц | ||||
| 1 | -88,1 | -93,4 | -95,1 | - |
| 10 | -95,8 | -96,5 | -95,3 | -123,1 |
| 100 | -93,1 | -94,9 | -97,1 | -121,6 |
| 1000 | -90,3 | -90,8 | -95,2 | -119,8 |
| 2000 | -93,2 | -87,9 | -105,4 | -129,4 |
| 3000 | -84,4 | -82,8 | -100,8 | -127,1 |
| 4000 | -82,7 | -84,1 | -99,5 | -128,4 |
| 5000 | -79,8 | -81,8 | -96,1 | -125,7 |
| 6000 | -82,9 | -77,5 | -94,8 | -123,1 |
| 6200 | -82,3 | -77,6 | -91,8 | -122,1 |
Импульсная модуляция
| Соотношение вкл./выкл. | Частота, МГц | |
| 1 | >70 дБ (тип) | |
| 10 | >70 дБ (тип) | |
| 100 | >70 дБ (тип) | |
| 1000 | 70 дБ (тип) | |
| 3000 | 70 дБ (тип) | |
| 5000 | 60 дБ (тип) | |
| 6000 | 60 дБ (тип) | |
| Минимальная ширина импульса | 1000 мкс (тип) | |
| Минимальный период импульса | 2000 мкс (тип) | |
| Максимальный период импульса | 1000000 мкс (тип) | |

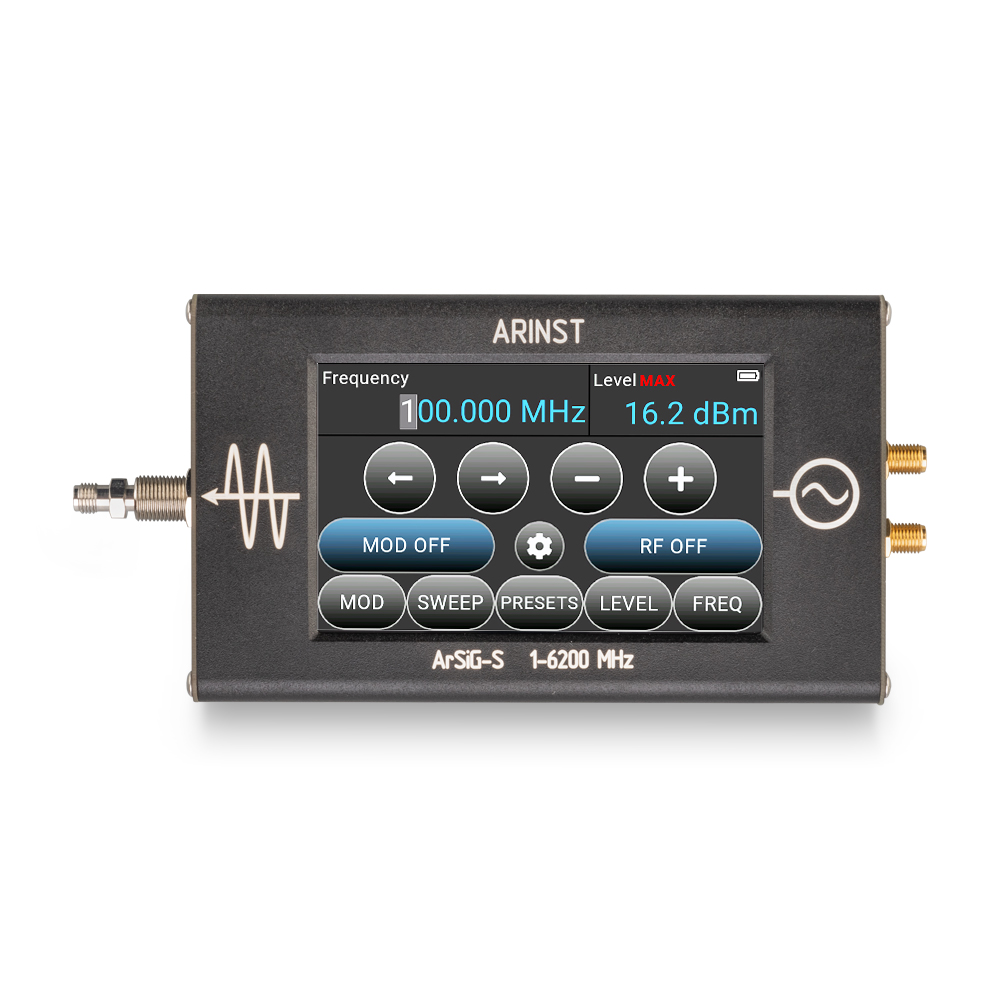

Экранный интерфейс прибора
Блок-схема генератора ARINST ArSiG-S
|
Габариты (длина , ширина , высота ), мм
|
150
x
81
x
27
|

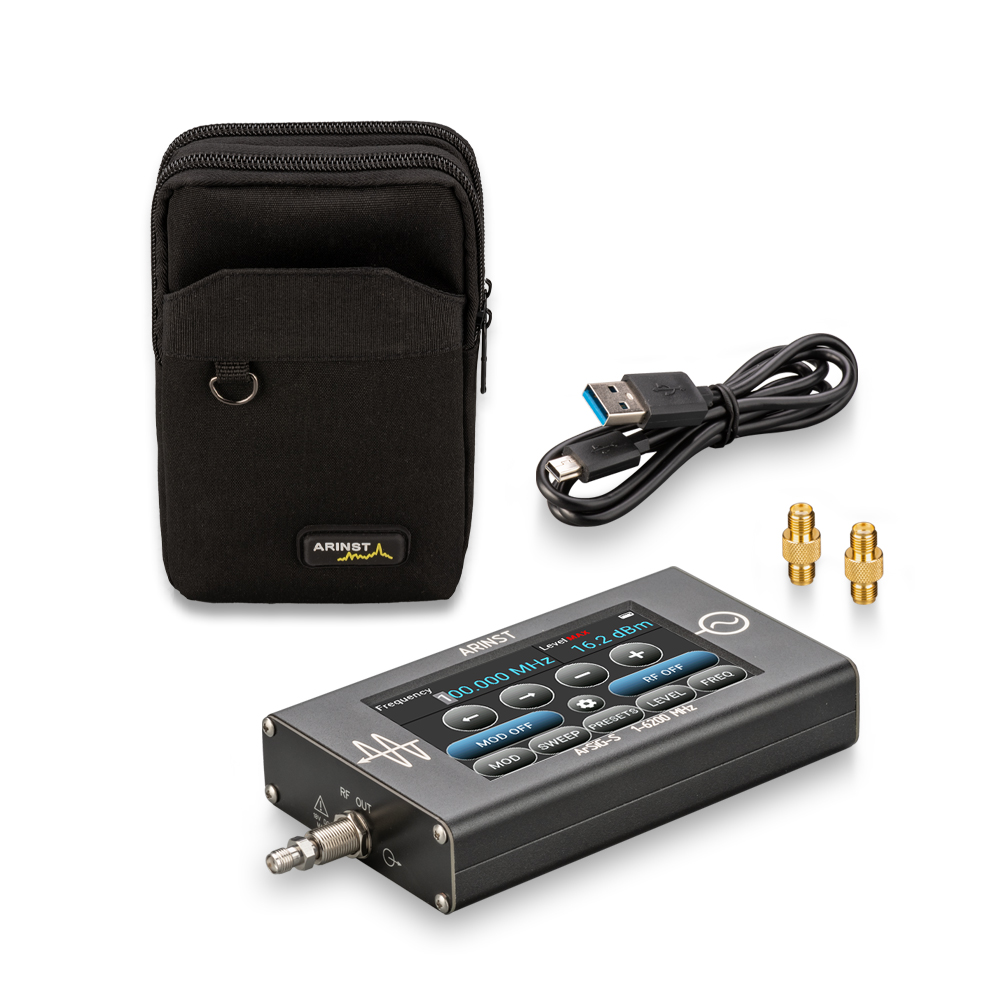

Комплектация:
|
Упаковка
|
|
Фирменная сумка ARINST
|
|
Пластиковый стилус
|
|
Переходник SMA(female)-SMA(female) для защиты разъема от износа
|
|
Паспорт
|
|
Кабель mini-USB(male) на USB2.0(male)
|
|
Генератор
|
