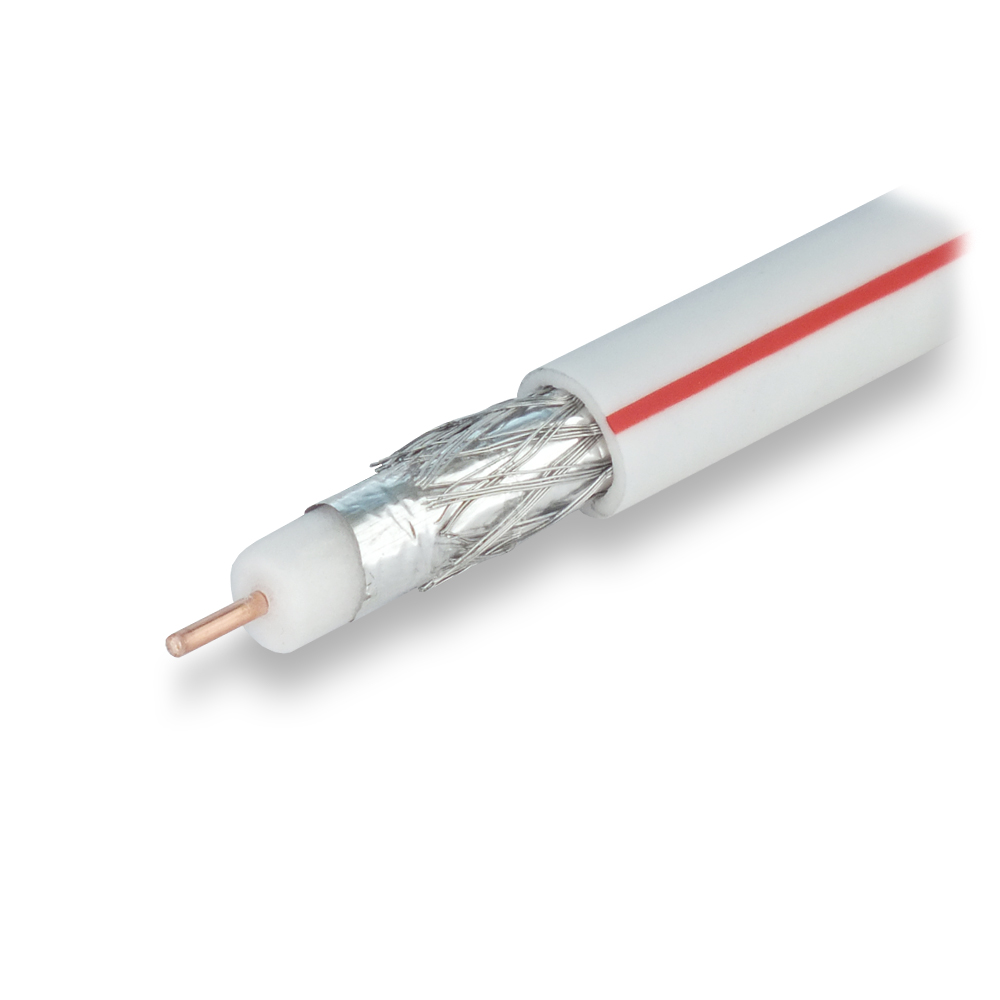

Кабель коаксиальный SAT-703, бухта 100 метров
Распечатать
Для подключения антенн 3G, 4G, LTE. Малое затухание до 3 ГГц.
Кабель RG-6U SAT-703(75 Ом) является одним из самых качественных и эффективных решений для передачи данных на частотах до 3000 МГц. Данный кабель состоит из центрального медного проводника и двойного экрана.
Центральный проводник- одножильный из меди. Оплетка изготовлена из луженой меди, а экран из прочной алюминиевой фольги. Кабель RG-6U SAT-703 устойчив к влажности, повышенному ультрафиолетовому излучению и резким температурным скачкам. Номинальное волновое сопротивление RG-6U 96 составляет 75 Ом. Внешняя оболочка изготовлена из ПВХ.
| Частота(МГц) | Затухание дБ/м |
|---|---|
| 800 | 0,17 |
| 1000 | 0,175 |
| 1700 | 0,23 |
| 2050 | 0,26 |
| 2400 | 0,29 |
| 3000 | 0,312 |
| 3500 | 0,386 |
Измерения произведены на мощности сигнала 10 дБм. Благодаря невысокому затуханию на частотах от 800 МГц до 3 ГГц, несмотря на сопротивление в 75 Ом, мы рекомендуем использовать этот кабель для подключения антенны для 3G или антенны для 4G модема.
Сравнение затухания кабелей 50 Ом и 75 Ом вы можете посмотреть нашем обзоре.
|
Габариты (длина , ширина , высота ), мм
|
400
x
400
x
150
|
Кабели- характеристики:
|
Волновое сопротивление
|
75
|
|
Диаметр центр. проводника, мм
|
1,02
|
|
Материал цент. проводника
|
медь
|
|
Диаметр диэлектрика, мм
|
4,8
|
|
Материал диэлектрика
|
вспененный поэлитилен
|
|
Диаметр оплетки, мм
|
5,3
|
|
Материал оплетки
|
фольга, медная луженая проволока
|
|
Диаметр внешнего изолятора, мм
|
6,8
|
|
Материал внешнего изолятора
|
поэлитилен
|
|
Ёмкость, пФ/метр
|
52
|
|
Рабочий диапазон температур
|
-40/+85 °C
|
|
Тип кабеля
|
SAT-703
|
|
Вид кабеля
|
Коаксиальный
|
