Техническая документация:

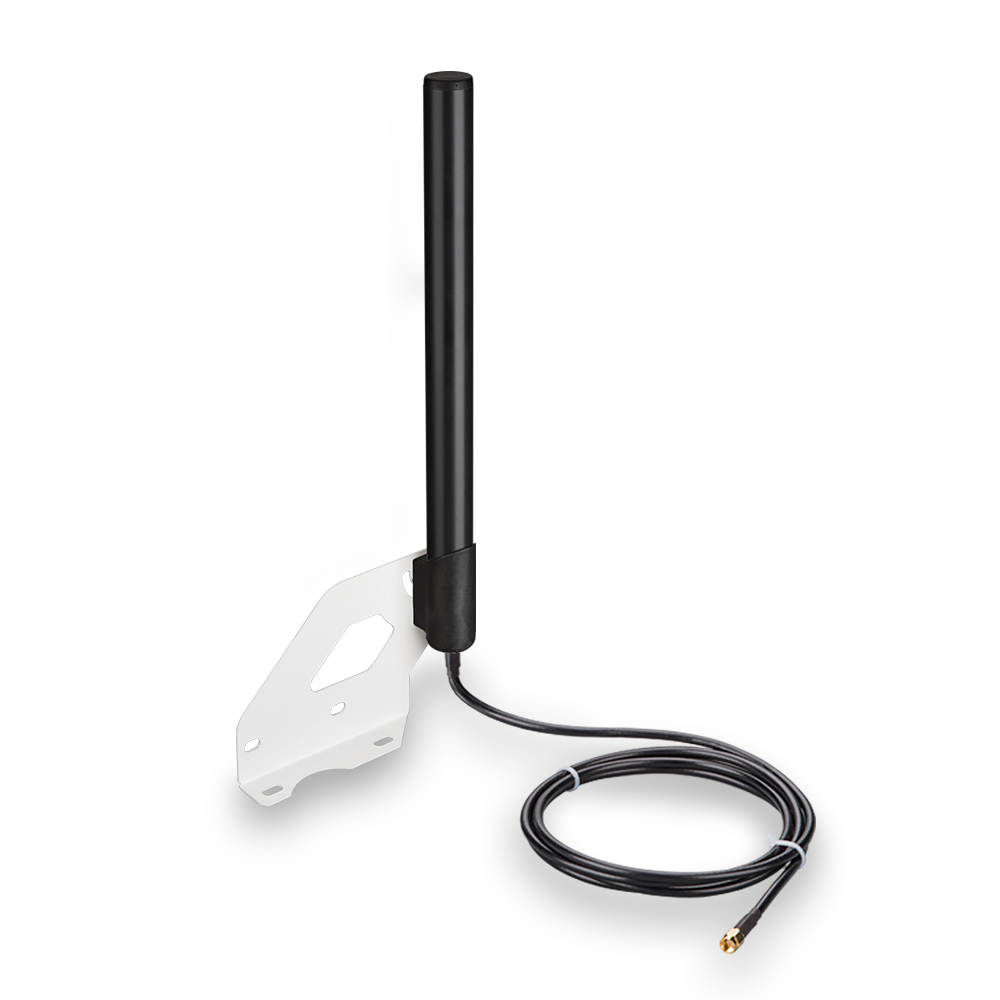

Антенна KC6-700/2700T предназначена для усиления сотового сигнала стандарта GSM900/1800, 3G, 4G/LTE в местах неуверенного приема.

Корпус антенны выполнен из АБС (ABS) пластика, не боится воздействия УФ лучей и осадков.

Варианты установки антенны KC6-700/2700T:

  • на автомобили (преимущественно грузовые) для усиления сотовой связи,
  • терминалы,
  • банкоматы и тд.

Характеристики антенны:

  • работает в 4-х диапазонах (GSM 900/1800, 3G, 4G)
  • комплектуется трехметровым кабелем RG58 с низкими потерями
  • влагозащищенное исполнение
  • комплектуется разъемами SMA(male), FME(male), F(male). (Стандартный разъем SMA. Антенны с разъемами FME и F изготавливаются под заказ)

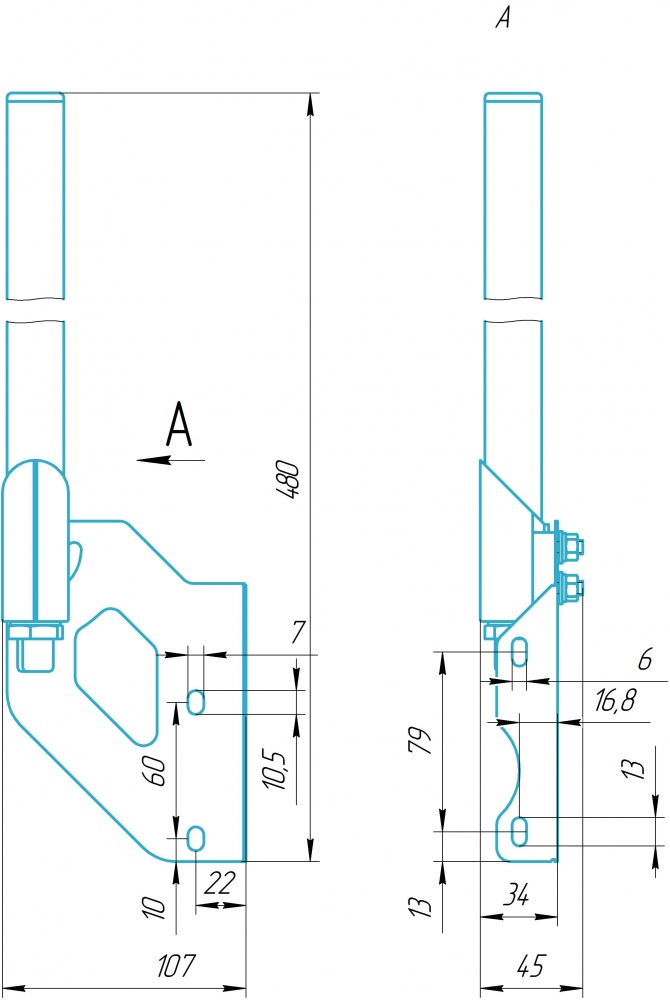

Габариты (длина , ширина , высота ), мм
320  x   100  x   50

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
880-960
Усиление антенны, дБ
3-6
КСВ в рабочем диапазоне частот, не более
4
Поляризация
Вертикальная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
40
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
Многодиапазонная
UMTS 900
LTE 800, LTE 900
GSM 900
LTE 1800
GSM 1800
UMTS 2100
LTE 2600
Тип монтажа
на стену
Тип исполнения
Всенаправленная

Графики КСВ, диаграммы направленности:

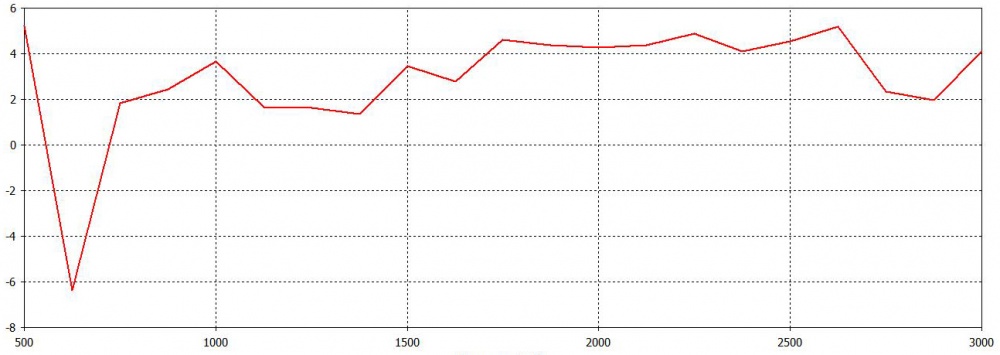

Коэффициент усиления Ку.jpg

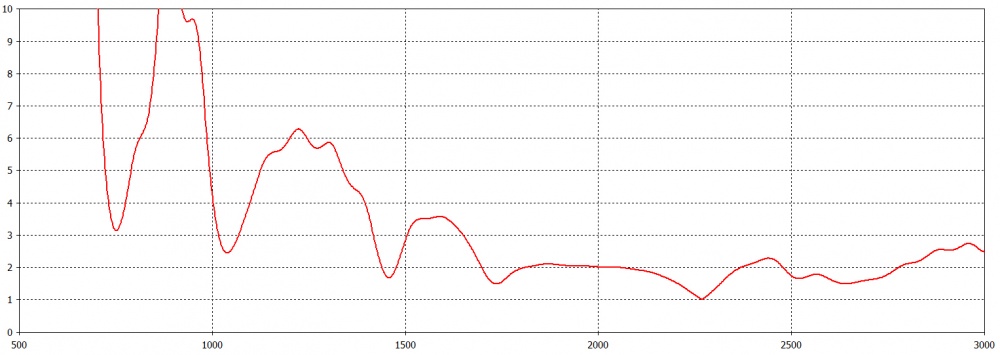

КСВН VSWR.jpg

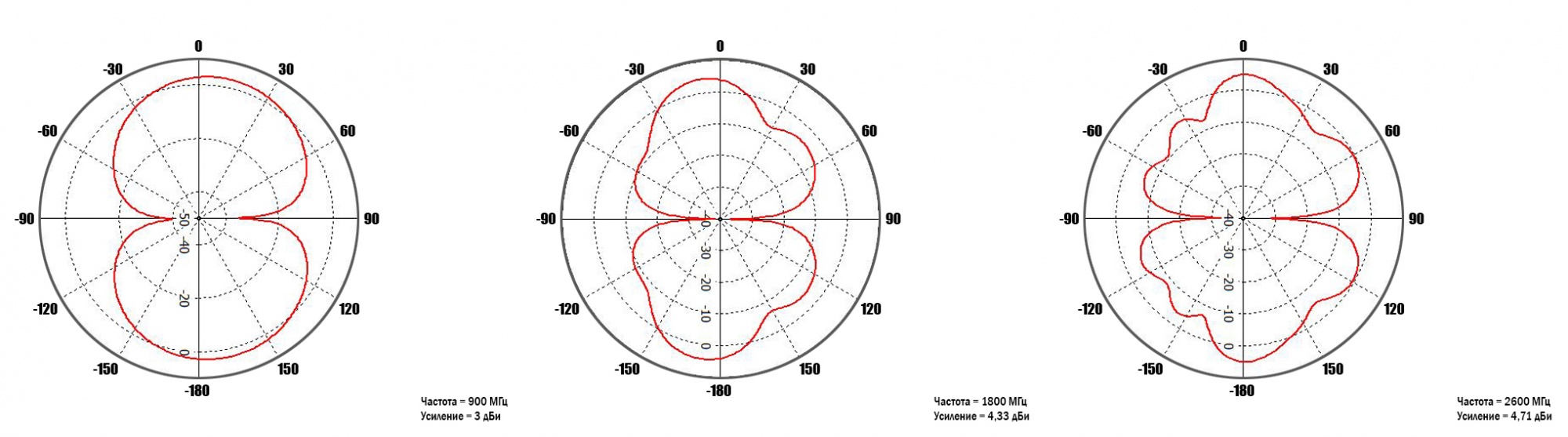

Диаграмма направленности в азимутальной плоскости ДН1800.jpg
Диаграмма направленности в азимутальной плоскости ДН2600.jpg
Диаграмма направленности в азимутальной плоскости ДН900.jpg

Комплектация:

Руководство по эксплуатации (паспорт)
Кронштейн угловой
Антенна KROKS KC6-700/2700T
Упаковка
